Cambio Del Filtro De Polvo - Weidmuller PrintJet ADVANCED Instrucciones De Manejo

1 Abra la tapa del depósito de tinta haciendo
presión sobre el rebaje (A).

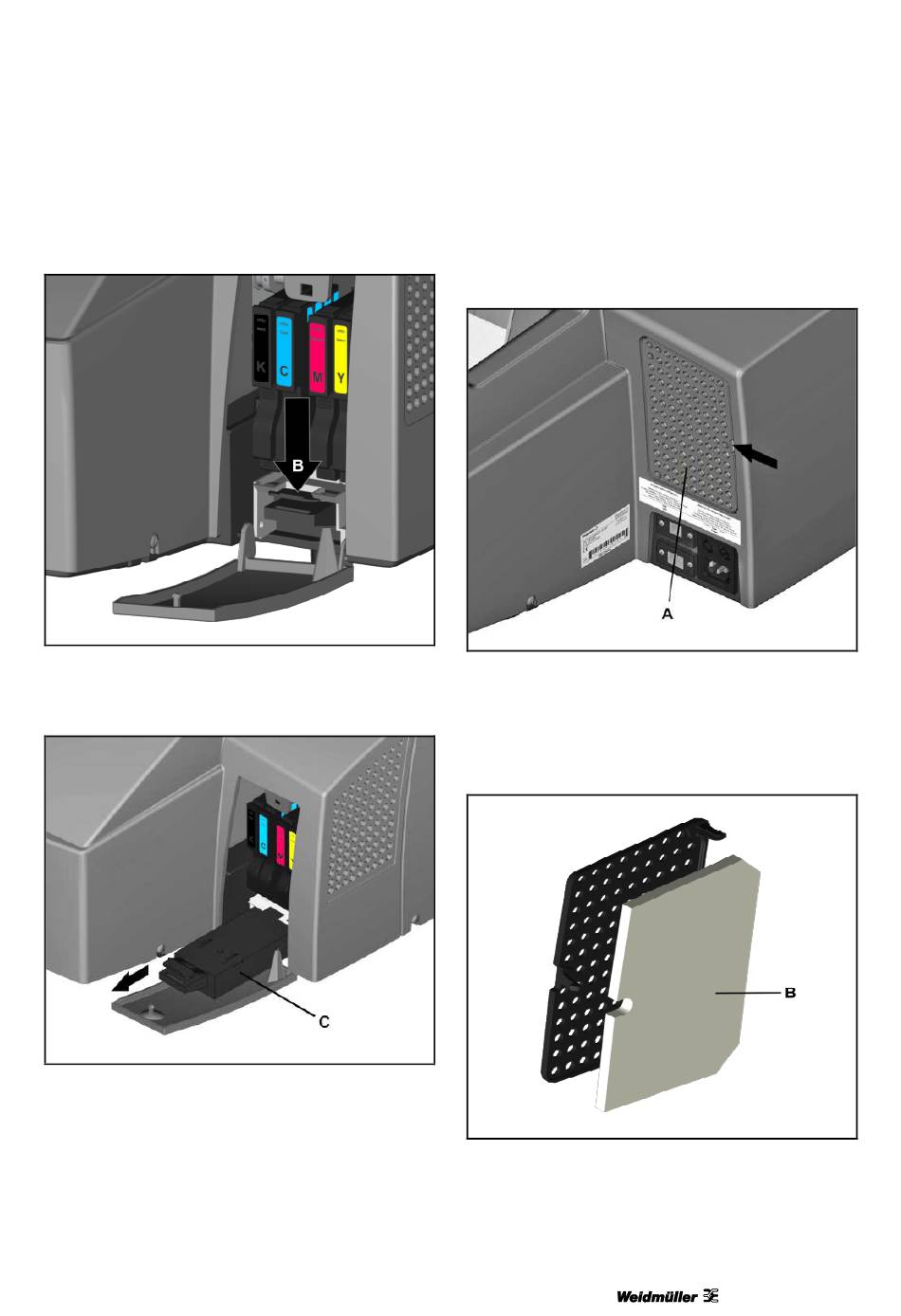

Figura 151 Desbloqueo de la bandeja
2 Pulse el desbloqueo (B) hacia abajo.
Figura 152 Extracción de la bandeja
3 Extraiga la bandeja (C).
4 Inserte la bandeja nueva en posición horizontal.
1.1/03.13
6.4

Cambio del filtro de polvo

Sustituya el filtro de polvo si observa que está
tupido.
Figura 153 Extracción de la tapa del filtro
1 Para extraer la tapa del filtro (A) utilice, por
ejemplo, un destornillador de punta plana,
insértelo en la ranura y extraiga con cuidado la
tapa. La tapa del filtro está fijada por tres
puntos.
Figura 154

Cambio del filtro de polvo

2 Cambie el filtro de polvo (B).
3 Vuelva a colocar la tapa del filtro hasta que
encastre.
Limpieza y mantenimiento
131
