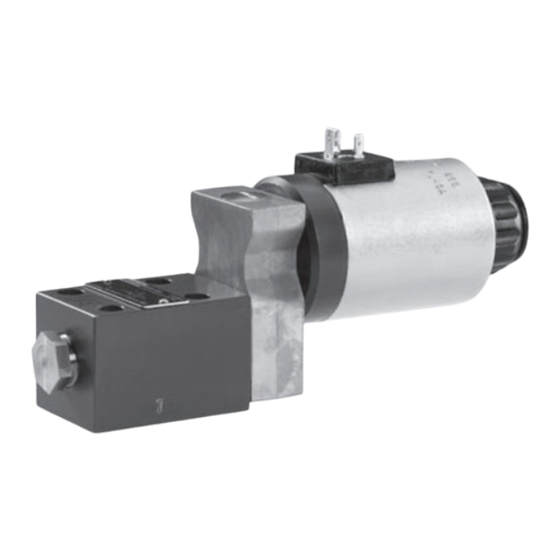

Válvula direccional de asiento de 3/2
y 4/2 vías, con accionamiento por so-
lenoide, para emulsión acuosa y agua
Tipo .-.SE
Tamaño nominal 6
Serie 7X
Presión de servicio máxima 630 bar
Caudal máximo 25 l/min
Indice
Contenido
Características
Funcionamiento, corte, símbolos
Dimensiones
Información sobre repuestos suministrables:
www.boschrexroth.com/spc
Características
Página
- Válvula direccional de asiento, de mando directo, con acciona-
miento por solenoide
- Posición de las conexiones según ISO 440-03-02-0-05 (con
2
perforación de fijación)
3 hasta 5
- Solenoide de tensión continua de conmutación en aire
6
- Conexión eléctrica como conexión individual
6, 7
- Conexión bloqueada en forma estanca
8
- Conmutaciones seguras aun en largos tiempos de parada bajo
9
presión
9
0 hasta 3
4
4
4
RS 22042/03.07
Reemplaza a: 22048
H7453
/4
Publicidad
Tabla de contenido
Manuales relacionados para Bosch Rexroth SE Serie
Resumen de contenidos para Bosch Rexroth SE Serie
-
Página 1: Tabla De Contenido
Válvula direccional de asiento de 3/2 RS 22042/03.07 /4 Reemplaza a: 22048 y 4/2 vías, con accionamiento por so- lenoide, para emulsión acuosa y agua Tipo .-.SE Tamaño nominal 6 Serie 7X Presión de servicio máxima 630 bar Caudal máximo 25 l/min H7453 Indice Características... -
Página 2: Código De Pedido
2/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Código de pedido SE 6 Otros datos en texto Emulsión aceite en agua, Agua-glicol, complementario aceite mineral Sin desig. = Agua perforación de fijación /62 = Con perforación de 3 conexiones fijación y pasador elástico... - Página 3 Hydraulics Bosch Rexroth AG 3/4 RS 22042/03.07 .-.SE Funcionamiento, corte, símbolos: Válvula de asiento de 3/2 vías Generalidades de válvula hasta el cierre de los otros – las conexiones P–A–T están vinculadas entre sí. Este proceso sucede, no La válvula direccional tipo .-.SE es una válvula direccional de obstante, en un lapso de tiempo tan breve que es insignifi- asiento con accionamento por solenoide.
- Página 4 4/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Funcionamiento, corte, símbolos: Válvula de asiento de 3/2 vías – con fiador El funcionamiento de esta válvula corresponde en principio a la De la disposición de asientos resultan las siguientes posibilidades: versión sin fiador.
- Página 5 Hydraulics Bosch Rexroth AG 5/4 RS 22042/03.07 .-.SE Funcionamiento, corte, símbolos: Válvula de asiento de 4/2 vías Con una placa intermedia, la placa Plus-1, se logra el funcio- De la aplicación de la placa Plus- y la disposición de asientos re- namiento de una válvula de asiento de 4/2 vías con una válvula...
-
Página 6: Tipos Preferidos
6/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Tipos preferidos Tipo Nro. de referencia Tipo Nro. de referencia W-3SE 6 C7X/420G24N9K4 R9038504 E-3SE 6 C7X/420G24N9K4 R903878 W-3SE 6 U7X/420G24N9K4 R9038702 E-3SE 6 C7X/630G24N9K4 R9038758 E-3SE 6 U7X/630G24N9K4 R903840 Otros tipos preferidos y equipos estándares están indica- dos en la EPS (lista de precios estándar). -
Página 7: Características Técnicas
Hydraulics Bosch Rexroth AG 7/4 RS 22042/03.07 .-.SE Características técnicas (para utilización con valores distintos, consúltenos!) Eléctricas Tipo de tensión Tensión continua Tensión alterna Tensiones suministrables 2; 24; 42; 48; 96; 0; 205 Sólo posible con rectificador (otras tensiones a pedido) (ver página 4) -
Página 8: Curvas Características
8/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Curvas características (medidas con HLP46, ϑ = 40 °C ± 5 °C) Curvas características ∆p-q Curvas características ∆p-q Válvula de asiento de 3/2 vías Válvula de asiento de 4/2 vías → →... -
Página 9: Límites De Potencia
Hydraulics Bosch Rexroth AG 9/4 RS 22042/03.07 .-.SE Límites de potencia (medidos con HLP46, ϑ = 40 °C ± 5 °C) Presión de servicio en bar Caudal Símbolo Observación en l/min 420/630 420/630 Presión p ≥ p ≥ p 420/630 420/630 Antes de la conmutación de la... - Página 10 10/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Dimensiones: Válvula de asiento de 3/2 vías (medidas nominales en mm) 72,9 226,2 164,9 20,6 0,01/100 Rzmax 4 Terminación requerida de la superficie de montaje 1 Conector sin conexión (pedido por separado, ver página 11 Tornillos de sujeción de válvula...
- Página 11 Hydraulics Bosch Rexroth AG 11/4 RS 22042/03.07 .-.SE Dimensiones: Válvula de asiento de 3/2 vías – con fiador (medidas nominales en mm) 72,9 273,6 212,3 78,35 20,6 0,01/100 Rzmax 4 Terminación requerida de la superficie de montaje 1 Conector sin conexión (pedido por separado, ver página 9 Fiador con solenoide de tensión continua...
- Página 12 12/4 Bosch Rexroth AG Hydraulics .-.SE RS 22042/03.07 Dimensiones: Válvula de asiento de 4/2 vías (medidas nominales en mm) 62,7 72,9 226,2 164,9 20,6 0,01/100 Rzmax 4 Terminación requerida de la superficie de montaje 1 Conector sin conexión (pedido por separado, ver página 11 Tornillos de sujeción de válvula...
- Página 13 Hydraulics Bosch Rexroth AG 13/4 RS 22042/03.07 .-.SE Dimensiones: Válvula de asiento de 4/2 vías – con fiador (medidas nominales en mm) 62,7 72,9 273,6 212,3 78,55 20,6 0,01/100 Rzmax 4 Terminación requerida de la superficie de montaje 1 Conector sin conexión (pedido por separado, ver página 11 Tornillos de sujeción de válvula...
-
Página 14: Estrangulador Insertable
R901017022 R901017025 R901017026 Bosch Rexroth AG © Todos los derechos de Bosch Rexroth AG, también para el caso de so- Hydraulics licitudes de derechos protegidos. Nos reservamos todas las capacidades Zum Eisengießer dispositivas tales como derechos de copia y de tramitación. - Página 15 RS 22042/03.07 .-.SE Notas Bosch Rexroth AG © Todos los derechos de Bosch Rexroth AG, también para el caso de so- Hydraulics licitudes de derechos protegidos. Nos reservamos todas las capacidades Zum Eisengießer dispositivas tales como derechos de copia y de tramitación.
- Página 16 .-.SE RS 22042/03.07 Notas Bosch Rexroth AG © Todos los derechos de Bosch Rexroth AG, también para el caso de so- Hydraulics licitudes de derechos protegidos. Nos reservamos todas las capacidades Zum Eisengießer dispositivas tales como derechos de copia y de tramitación.
