H-1131

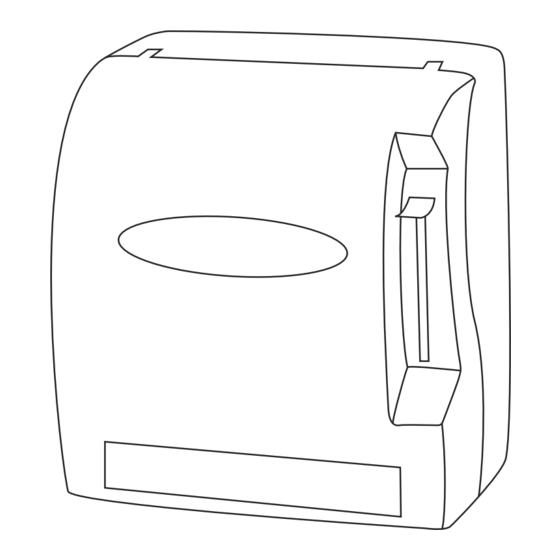

ROLL PAPER TOWEL
DISPENSER
TOOLS NEEDED
Electric Drill
1/4" Drill Bit
Dispenser x 1
1.
Remove snap-in key from the hardware packet.
2. Align snap-in key with lock on the bottom of the
dispenser and push in all the way until it snaps into
place. (See Figure 1).
Figure 1
1. Open cover to expose inside of decorator strip
window.
2. Slide decorator strip into place, making sure the
decorator strip is held by the plastic guides.
(See Figure 3)
3. Close cover firmly and lock.
PAGE 1 OF 9
1-800-295-5510
uline.com
Phillips Screwdriver
Metal Key x 1
OPTIONAL SNAP-IN KEY INSTRUCTIONS
DECORATOR STRIP INSTALLATION INSTRUCTIONS
Tape Measure
Level
PARTS
Plastic Snap-In
Key x 1
3. Rotate snap-in key clockwise to open the dispenser.
(See Figure 2)
Figure 2
Figure 3
Decorator Strip
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Wall Anchor x 5
Decorator Strip Window
Screw x 5
0721 IH-1131

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Uline H-1131

  • Página 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-1131 1-800-295-5510 uline.com ROLL PAPER TOWEL DISPENSER TOOLS NEEDED Electric Drill 1/4" Drill Bit Phillips Screwdriver Tape Measure Level PARTS Dispenser x 1 Metal Key x 1 Plastic Snap-In...
  • Página 2: Mounting Instructions

    MOUNTING INSTRUCTIONS NOTE: Recommended mounting height is 45" Figure 4 from the floor to bottom of dispenser. NOTE: Ensure that proper mounting hardware is used for appropriate wall composition as enclosed hardware may not be compatible with your wall surface. Insert the key all the way into the lock opening on the bottom of dispenser and rotate clockwise until the cover pops open.
  • Página 3 (See Figure 10) 2. Drape paper over the black rubber roller. Load the main roll as previously described on page 2. 1-800-295-5510 uline.com PAGE 3 OF 9 0721 IH-1131...
  • Página 4: Despachador De Toallas De Papel En Rollo

    H-1131 800-295-5510 uline.mx DESPACHADOR DE TOALLAS DE PAPEL EN ROLLO HERRAMIENTAS NECESARIAS Taladro Broca Desarmador Cinta Nivel de Cruz de Medir PARTES 1 Despachador 1 Llave Metálica 1 Llave a Presión de Plástico 5 Taquetes 5 Tornillos INSTRUCCIONES PARA LA LLAVE A PRESIÓN OPCIONAL Retire la llave a presión del paquete de tornillería.
  • Página 5 INSTRUCCIONES DE INSTALACIÓN NOTA: La altura de instalación recomendada Diagrama 4 es de 1.14 m (45") desde el suelo hasta la parte inferior del despachador. NOTA: Asegúrese de utilizar tornillería de instalación adecuada para la composición de pared apropiada dado que la tornillería que se incluye podría no ser compatible con la superficie de su pared.
  • Página 6: Instrucciones De Carga

    (Vea Diagrama 10) 2. Coloque el papel sobre el rodillo de goma negra. Coloque el rodillo principal tal y como se ha descrito previamente en la página 2. 800-295-5510 uline.mx PAGE 6 OF 9 0721 IH-1131...
  • Página 7: Outils Requis

    H-1131 1-800-295-5510 uline.ca DISTRIBUTEUR POUR ROULEAU DE SERVIETTES EN PAPIER OUTILS REQUIS Perceuse Mèche de Tournevis Ruban à Niveau à perceuse de 1/4 po cruciforme mesurer bulles PIÈCES Distributeur x 1 Clé en métal x 1 Clé à enclenchement Dispositif d'ancrage x 5...
  • Página 8 INSTRUCTIONS DE MONTAGE REMARQUE : La hauteur de montage Figure 4 recommandée est de 1,1 m (45 po) du plancher au bas du distributeur. REMARQUE : Veillez à utiliser un matériel d'installation adéquat adapté à votre mur. Le matériel d'installation fourni pourrait ne pas être compatible avec la surface de votre mur. Insérez la clé...
  • Página 9: Instructions De Chargement

    (Voir Figure 10) 2. Tendez le papier par-dessus le rouleau en caoutchouc noir. Chargez le rouleau principal tel que préalablement décrit à l'étape 2. 1-800-295-5510 uline.ca PAGE 9 OF 9 0721 IH-1131...
