Handbuch zur Installation, Benützung und Wartung

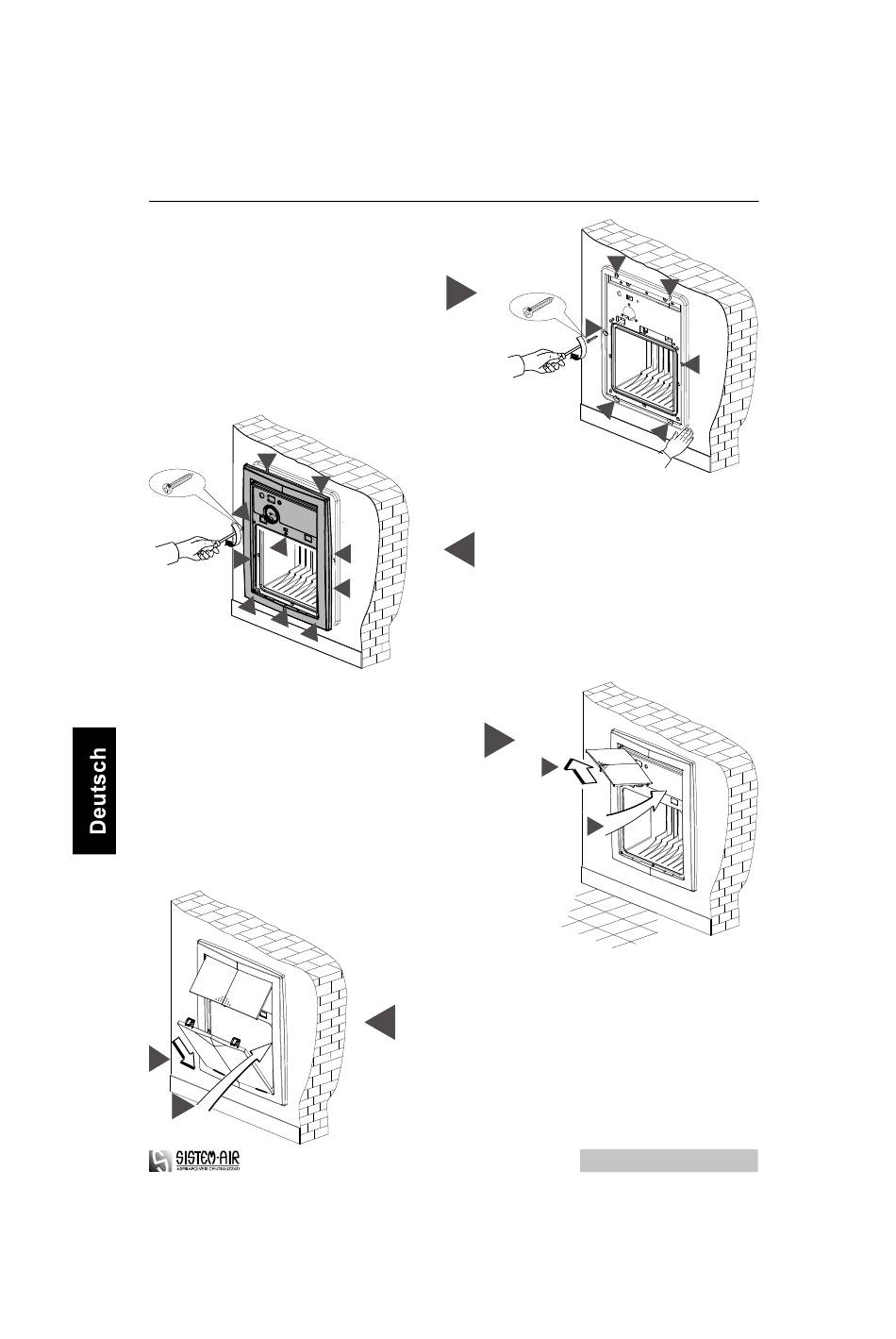

Das Jolly Absauggerät ausschließlich
mittels der im Lieferumfang enthaltenen
6 Schrauben Ø 3 x 35 mm
an der Wand befestigen.
10
N°10 Ø 3 x 14
9
1
8
2
3
4
5
Die obere Klappe, die den Netzschalter
abdeckt, anbringen.
Dazu wird einer der Stifte der Klappe
in der eigens vorgesehenen Aussparung
seitlich am Rahmen angesetzt und dann
der zweite Stift mit leichtem Druck in der
gegenüberliegenden Aussparung eingerastet.
Ist beim Einrasten ein leichtes Geräusch
zu hören, sitzt die Klappe korrekt.
1
2
N°6 Ø 3 x 35 mm
5
Den Abdeckrahmen am Absauggerät
6
befestigen.
7
Dazu dürfen ausschließlich die 10
im Lieferumfang enthaltenen
6
Schrauben Ø 3 x 14 mm verwendet
werden.
7
Den Staubbeutelbehälter einführen und
8
die untere Klappe anbringen.
Dazu wird die Klappe in zwei Schlitze am
unteren Rand des Abdeckrahmens eingeführt.
Die Klappe verschließen, indem Sie zum Rahmen
hin gedrückt wird, bis man die Verschlusshaken
einrasten hört.
14
6
5
1
4
2
3
1
2
