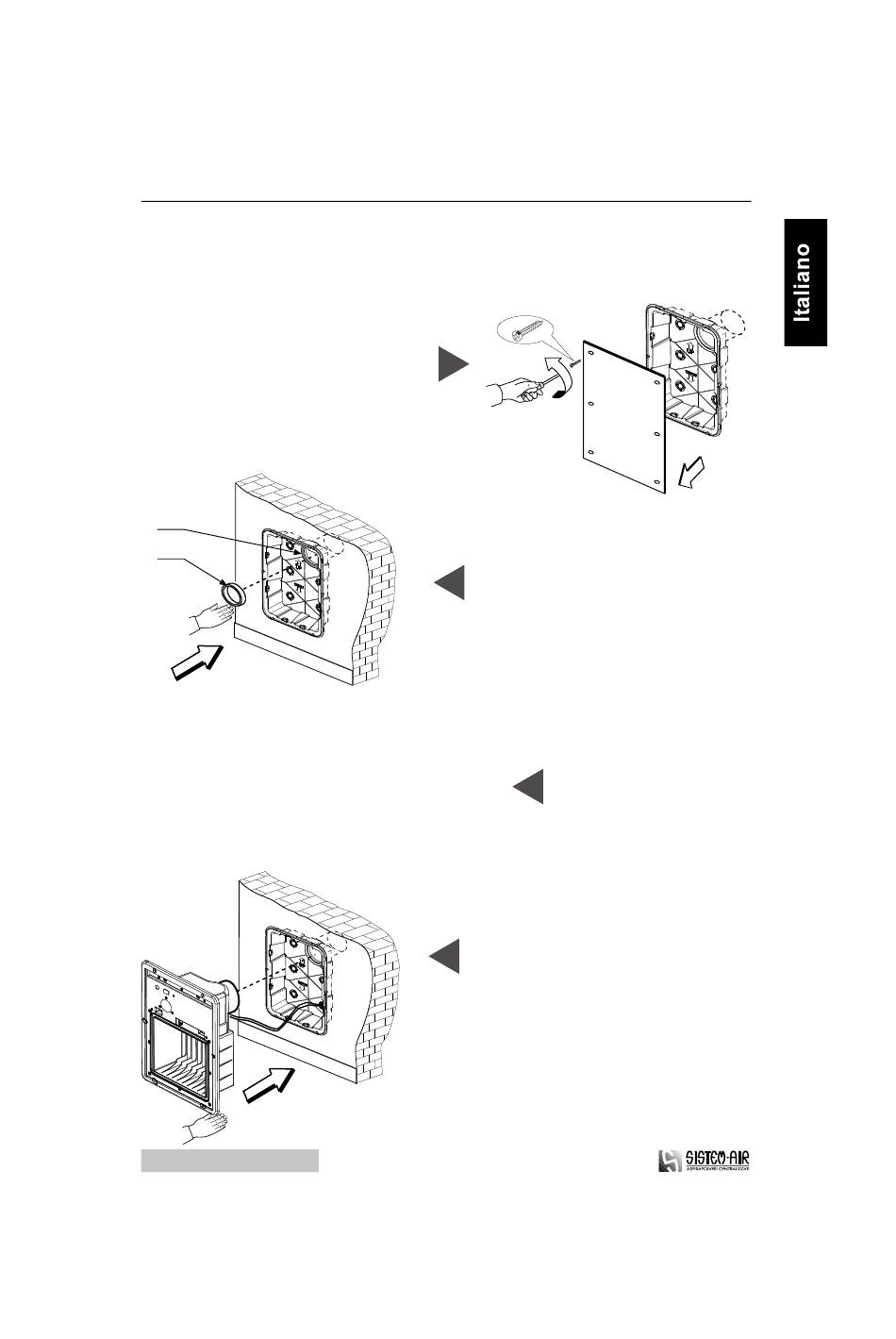

4.5 Installazione su muri con scatola "Jolly Box" (art 8500.0)
preinstallata.
(Se presente) Togliere il coperchio
di protezione dalla scatola JOLLY BOX,
svitando le 6 viti di fissaggio.
( 2 )
( 1 )
Eseguire il collegamento elettrico
Jolly-Jolly Contact 01-04/01
1
Inserire la spugna (1) nella sede
2
tonda (2) della scatola Jolly Box.
N.B: La spugna non deve sporgere
dalla sede.
(Vedi paragrafo 4.7)
Posizionare il modulo Jolly nella scatola
4
"Jolly Box", facendo attenzione al
posizionamento del cavo elettrico.
