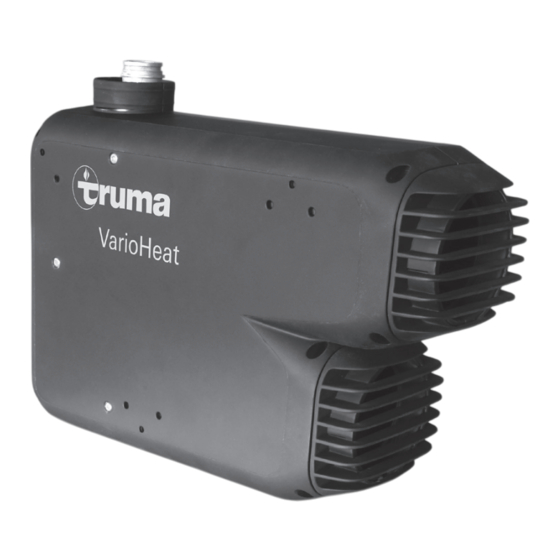

Truma VarioHeat
Instrucciones de montaje
Página 2

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Truma VarioHeat

  • Página 1 Truma VarioHeat Instrucciones de montaje Página 2...
  • Página 2 Variantes de montaje 30 - máx. 150 cm 30 - máx. 150 cm Figura 2 Figura 3 30 - máx. 150 cm Figura 1 máx. 30 cm Ejemplo de montaje 1 Sonda de temperatura 30 - 150 cm ambiente 2 Unidad de mando digital 30 - máx.
  • Página 3: Tabla De Contenido

    Truma VarioHeat Índice Las instrucciones de uso de este aparato Truma son parte integrante de estas instrucciones de montaje y deben ser tenidas en cuenta. Las instrucciones de uso Símbolos utilizados ............... 3 Fines de uso ................3 se adjuntan al aparato como documento separado y Indicaciones de seguridad ..........
  • Página 4: Indicaciones De Seguridad

    Truma VarioHeat Truma CP classic VarioHeat (unidad de mando analógica) o personas. El usuario gestionador o el usuario Truma CP plus VarioHeat (unidad de mando digital) del aparato serán los únicos responsables de...
  • Página 5: Alimentación De Agua

    El clip En caso de montaje de la chimenea dentro del área para tubo flexible Truma SC (Nº de art.: 40712-01) puede uti- sombreada debajo o junto a una ventana destinada a lizarse a partir de esta distancia.
  • Página 6: Salida Del Gas De Escape

    Truma para la salida – Posicionar la abrazadera (4) de modo que el canto rebordea- del gas de escape o de que se monten de forma incorrecta.
  • Página 7: Aspiración De Aire De Circulación

    Debe prestarse atención a que la sonda siempre se mon- te en una pared vertical. El aire ambiente debe circular Truma VarioHeat eco sin impedimentos. En el caso de la calefacción Truma VarioHeat comfort, el aire caliente debe distribuirse en tres ramales. Montaje Y 80 VR 80 ÜR...
  • Página 8: Montaje De La Unidad De Mando Analógica (Opcional)

    Longitud del cable de conexión máx. 9 m. Plano de conexión Montaje Si no es posible un montaje empotrado, Truma suminis- tra opcionalmente un marco para montaje en superficie (8 – Nº de art. 40000-52600) como accesorio. – Taladrar un orificio con Ø 55 mm.
  • Página 9: Suministro De Tensión 12 V

    Conector / Contacto Descripción Suministro de tensión con fuente de alimentación sin batería – La tensión de salida regulada de la fuente de alimentación debe estar entre 11 V y 15 V. X7-1 Sonda de temperatura ambiente – La ondulación de tensión alterna debe ser < 1,2 Vpp. X7-2 Sonda de temperatura ambiente –...
  • Página 10: Conexión De Gas

    Conexión de gas Datos técnicos de la Truma VarioHeat La presión de servicio del suministro de gas de 30 mbar Determinados según la EN 624 o condiciones de prueba Truma debe coincidir con la presión de servicio del aparato Tipo de gas (véase la placa de características).
  • Página 12 En caso de avería, diríjase a la Central de Servicio Truma o a algún servicio técnico autorizado (visite www.truma.com). Para una tramitación rápida, tenga preparado el tipo de aparato y el número de serie (véase la placa de características). Stimme S.L.
