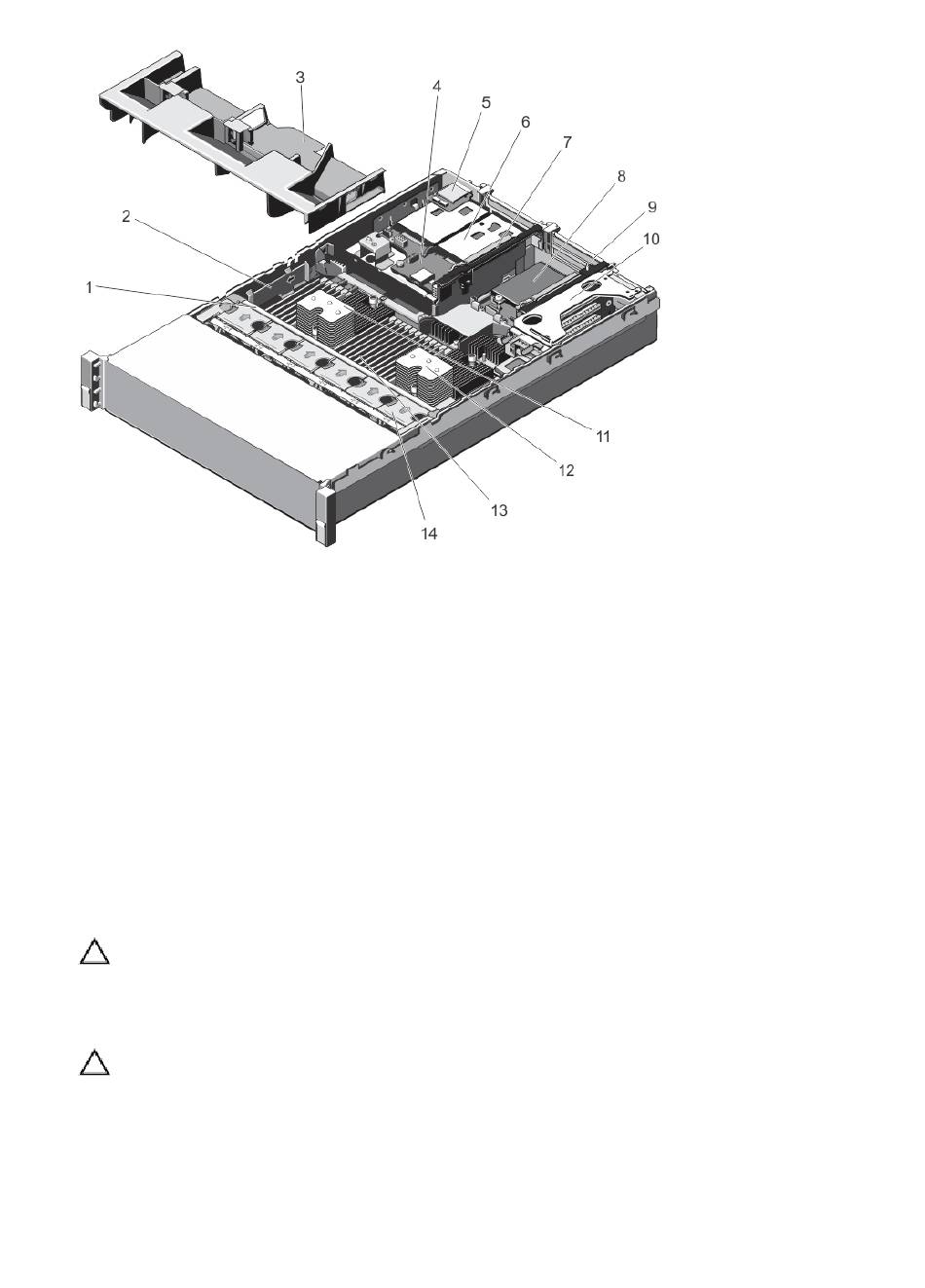

Ilustración 10. Interior del sistema
1. Ensamblaje de ventiladores de refrigeración
3. Cubierta de refrigeración
5. Ranura para tarjeta vFlash
7. Tarjeta vertical de expansión 3
9. Tarjeta vertical de expansión 2
11. Disipador de calor del procesador 1
13. Módulos DIMM (24)
Cubierta de refrigeración
Extracción de la cubierta de refrigeración
PRECAUCIÓN: Many repairs may only be done by a certified service technician. You should only
perform troubleshooting and simple repairs as authorized in your product documentation, or as
directed by the online or telephone service and support team. Damage due to servicing that is
not authorized by Dell is not covered by your warranty. Read and follow the safety instructions
that came with the product.
PRECAUCIÓN: Never operate your system with the cooling shroud removed. The system may get
overheated quickly, resulting in shutdown of the system and loss of data.
1. Apague el sistema, incluidos los periféricos conectados, y desconéctelo de la toma eléctrica y de los
periféricos.
2. Extraiga la cubierta del sistema.
2. Soporte de fijación del cable
4. Plano posterior de la SSD o HDD (posterior)
6. SSD o HDD (posterior) (2)
8. Tarjeta secundaria de red
10. Tarjeta vertical de expansión 1
12. Disipador de calor del procesador 2
14. Ventiladores de refrigeración (6)
