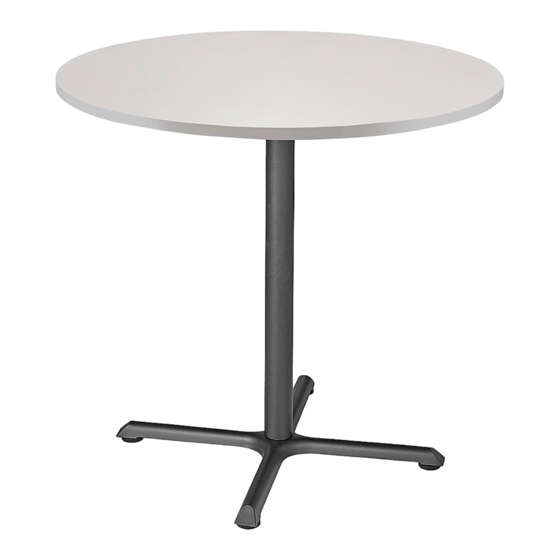

H-6966, H-6967
H-6968, H-6969
BAR HEIGHT TABLE
TOOLS NEEDED
Phillips
Screwdriver
(Optional)
Two Person Assembly
Recommended
Round Tabletop x 1
(For H-6966 and H-6967)
NOTE: Use Allen wrench to tighten bolts (A). Use
Phillips screwdriver to tighten screws (B).
NOTE: Assemble on a smooth, non-marring
surface to avoid scratching.
• Check that all parts are included.
• Instructions are identical for tables with
square tops and tables with round tops.
1. Align tabletop mounting plate (D) with holes on
column (E). Use three M8 x 1⁄" bolts (A) to secure.
(See Figure 1)
NOTE: Both ends of column (E) are identical.
Attach tabletop mounting plate (D) to either
end of column.
PAGE 1 OF 6
1-800-295-5510
uline.com
Drill
Allen Wrench
(Included)
Square Tabletop x 1
(For H-6968 and H-6969)
PARTS
F
Tabletop Mounting Plate x 1
Base x 1
ASSEMBLY
Figure 1
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
D
E
Column x 1
A
D
E
A
M8 x 1⁄" Bolt x 6
B
#5 x 1" Screw x 8
1021 IH-6966
