Sustitución de un EMM.
Acerca de esta tarea
Los EMM se pueden reemplazar uno a la vez sin necesidad de apagar el gabinete. Para reemplazar los EMM en error, lleve a cabo las tareas
siguientes:
Pasos
1 Desconecte todos los cables del EMM. Asegúrese de que todos los cables están etiquetados.
2 Presione la lengüeta de liberación hacia la derecha y saque la palanca de liberación del chasis.
3 Sujete la palanca de liberación y extraiga el EMM del chasis.

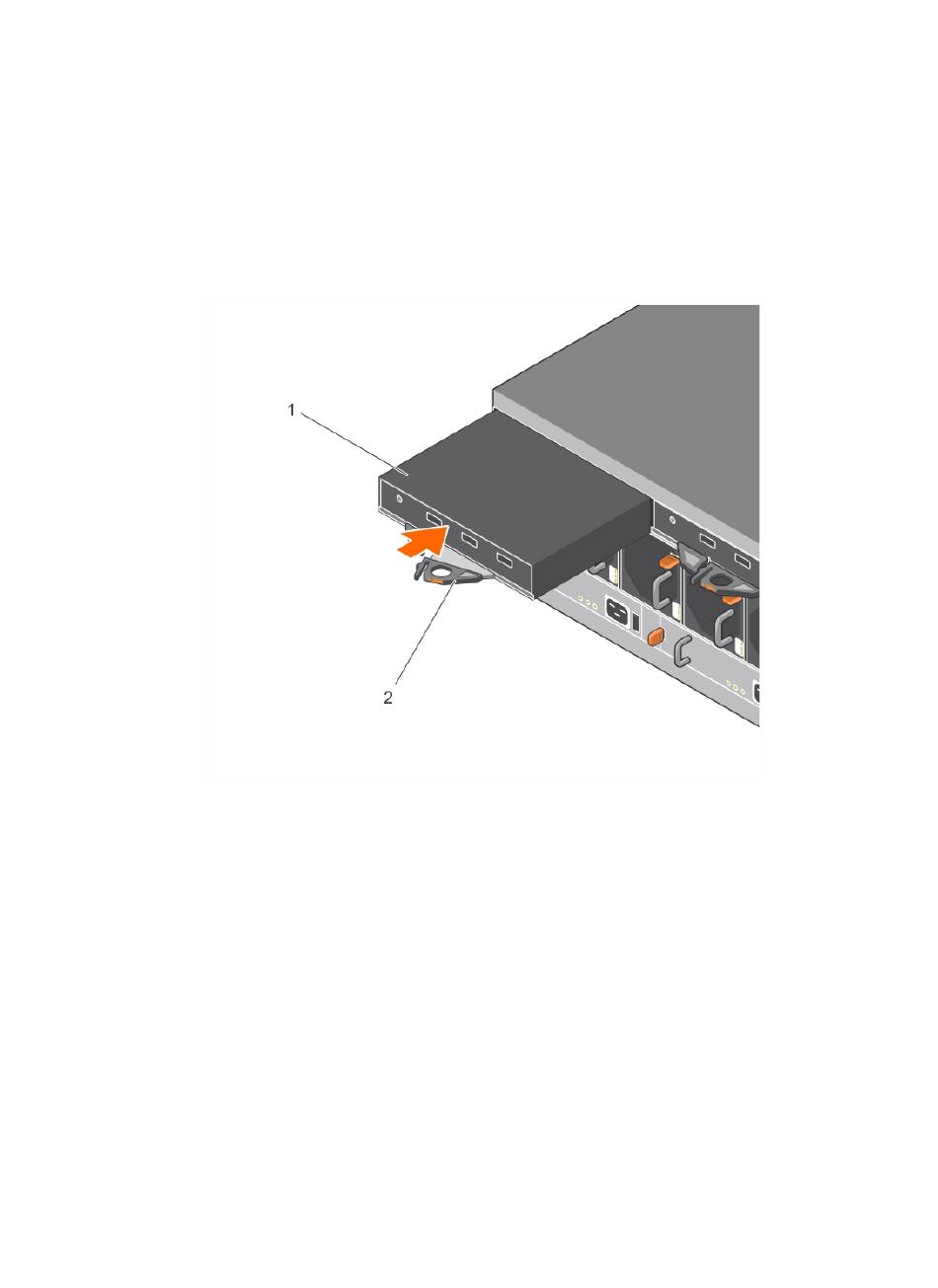

Figura 15. Sustitución de un EMM.
1 EMM
4 Introduzca el EMM de repuesto en el compartimiento hasta que encaje por completo.
5 Empuje la palanca de liberación hacia el chasis hasta que se oiga un clic.
6 Conecte todos los cables al EMM.

Reemplazo del chasis

El reemplazo del chasis es necesario cuando los dispositivos no FRU deben reemplazarse. El reemplazo de un chasis requiere una ventana
de mantenimiento programada cuando el sistema no está disponible. El chasis de repuesto se envía sin ninguna FRU y, por lo tanto, todas
las tarjetas y los DDIC se deben transferir al nuevo chasis.
Acerca de esta tarea
Para reemplazar el chasis, lleve a cabo las siguientes tareas:
Pasos
1 Extraiga los Soportes de retención (HDB).
a Extraiga los tornillos de fijación de la parte posterior del gabinete.
2 Palanca de liberación de EMM
Instalación y extracción de los componentes del sistema 23
