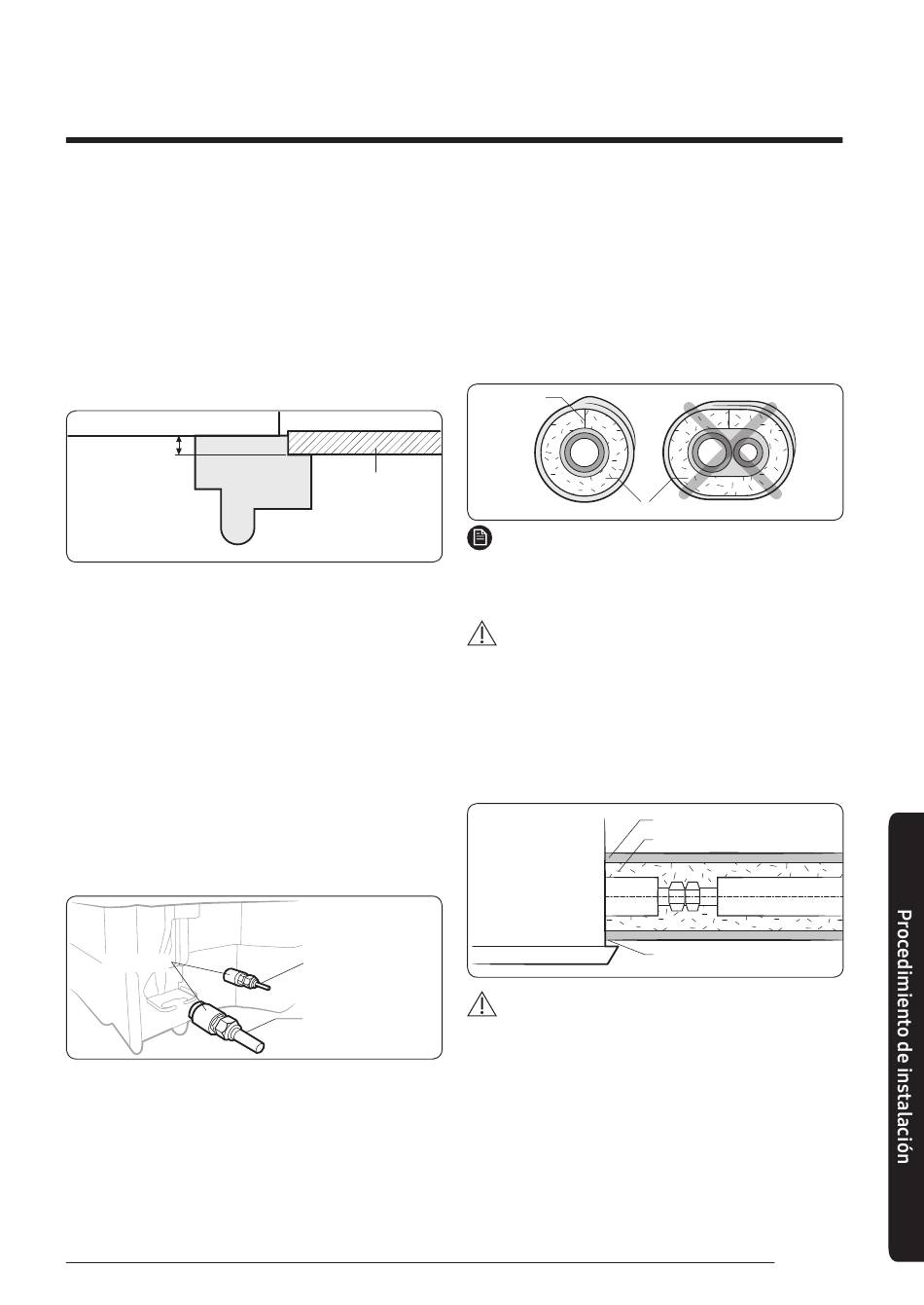

7 Ajuste la unidad en la posición apropiada, teniendo
en cuenta el área de instalación del panel frontal.
• Coloque la plantilla en la unidad interior.
• Ajuste el espacio existente entre el techo y la
unidad interior mediante un calibrador.
• Fije la unidad interior de forma segura tras ajustar
la posición de la unidad mediante un nivel.
• Retire la plantilla, conecte el resto de cables e
instale el panel frontal.
Unidad interior
23 mm
Calibrador
Paso 2 Realizar la prueba de fuga de
gas
Para identificar fugas de gas potenciales en la unidad
interior, inspeccione el área de conexión de cada tubería
de refrigerante mediante un detector de fugas de R-410A.
Antes de volver a crear el vacío y hacer circular de
nuevo el gas refrigerante, presurice todo el sistema
con nitrógeno (mediante un cilindro con un reductor de
presión) con una presión superior a 0,2 MPa e inferior a
4 MPa (manómetro) a fin de detectar fugas de inmediato
en el sistema de refrigerante.
Cree vacío durante 15 minutos y presurice el sistema con
nitrógeno.
Aislante
Paso 3 Aislar las tuberías de
refrigerante
Una vez que haya comprobado que no hay fugas en el
sistema, puede aislar las tuberías y el tubo.
1 Para evitar problemas de condensación, coloque caucho
Techo
• La uniones de las tuberías deben siempre mirar hacia
• El aislante debe estar fabricado de plena conformidad
2 Rodee las tuberías y el tubo de drenaje con cinta
Lado del líquido
Lado del gas
• Asegúrese de envolver el aislante de modo que
3 Termine de envolver el resto de tuberías que van a la
4 Las tuberías y los cables eléctricos que conectan la
de acrilonitrilo butadieno de forma independiente
alrededor de cada tubería de refrigerante.
Sin
hueco
NBR
NOTA
arriba.
PRECAUCIÓN
con el Reglamento (CE) n.º 2037/2000, el cual requiere
el uso de cubiertas aislantes sin gases CFC y HCFC
para la protección de la salud y el medio ambiente.
aislante sin comprimir el aislante demasiado.
Tubería de cobertura
Tubería de aislamiento
Unidad interior
Asegúrese de superponer el aislante.
PRECAUCIÓN
quede bien sujeto y no queden huecos.
unidad exterior con cinta aislante.
unidad interior con la exterior deben fijarse a la pared
mediante conductos apropiados.
21
Español
