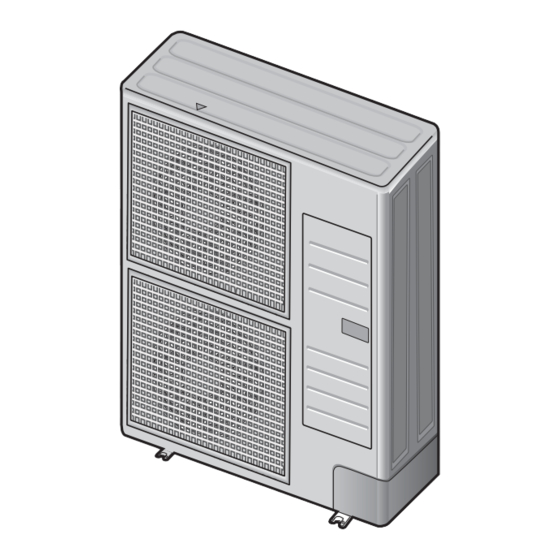

Samsung AM NXM R Serie Manual De Instalación
Ocultar thumbs
Ver también para AM NXM R Serie:
- Manual de instalación (69 páginas) ,
- Manual de instalación (69 páginas)
Manuales relacionados para Samsung AM NXM R Serie
Resumen de contenidos para Samsung AM NXM R Serie
- Página 1 Aire acondicionado Manual de instalación AM***NXM**R Gracias por comprar este producto Samsung. Antes de poner en funcionamiento esta unidad, lea detenidamente este manual de instalación y guárdelo para referencia futura.
- Página 2 Contenido ..............
-
Página 3: Precauciones De Seguridad
Precauciones de seguridad Siga cuidadosamente las precauciones indicadas debajo porque son esenciales para garantizar la seguridad del equipo. ADVERTENCIA : Siempre desconecte el aire acondicionado del suministro eléctrico antes de realizar tareas de mantenimiento o acceder a sus componentes internos. ADVERTENCIA Información general Lea detenidamente el contenido de este manual antes de instalar el aire acondicionado y guarde el... -
Página 4: Instalación De La Unidad
Precauciones de seguridad durante el invierno. Si no suministra energía eléctrica, el modo Compressor Protection no funcionará y hará que el producto no funcione correctamente. el equipo de protección adecuado. Instalación de la unidad luego los cables eléctricos. Siempre proceda a desarmar las conexiones eléctricas antes que los tubos del refrigerante. -
Página 5: Preparación Para La Instalación
Preparación para la instalación Forma ¿Recuperación de Modelo Conexión monofásica calor Combinación de instalación Si la suma de las capacidades de las unidades interiores combinadas supera la capacidad de una unidad exterior, la capacidad de cada unidad interior se reducirá por debajo de la capacidad nominal. capacidad de una unidad exterior. - Página 6 Preparación para la instalación Decida la ruta de desplazamiento por adelantado. e instala la unidad. Cómo desplazar el producto con una grúa o un cable metálico Cómo trasladar la unidad exterior a un lugar más elevado, como el techo. metálico - Traslade la unidad exterior dentro del paquete del producto para evitar posibles daños al producto durante el traslado.
-
Página 7: Cómo Elegir Dónde Instalar El Producto
Cómo elegir dónde instalar el producto unidad exterior se encuentre dentro de la distancia permitida. correcta y segura. directamente a la brisa marina. Cuando instale una unidad exterior cerca de áreas costeras, debe colocarla en la parte posterior del Brisa marina Brisa marina Pared de protección sólidos, como concreto, para bloquear la brisa marina. -
Página 8: Requisito De Espacio Para La Instalación
Requisito de espacio para la instalación Instale la unidad interior en un lugar lejos de fuentes de interferencia como radios, PRECAUCIÓN eléctrico y la unidad interior. un área con ondas electromagnéticas débiles y coloque el cable de alimentación principal y los cables de comunicación en el tubo de protección. - Página 9 puede funcionar mal. Vista superior Vista lateral Salida de aire Toma de aire Cuando la salida de aire está en dirección Cuando la salida de aire está en dirección al opuesta al muro muro La parte superior de la unidad exterior está bloqueados por el muro bloqueada y la salida de aire está...
- Página 10 Requisito de espacio para la instalación más más más más Cuando los muros bloquean la parte delantera y trasera de las unidades exteriores Cuando la parte frontal y la trasera de la unidad exterior están en dirección al muro o más o más o más o más...
-
Página 11: Construcción De La Base
para conectar la tubería al drenaje. Cuando se instala el ventilador delantero de una unidad exterior en un lugar donde la acumulación de Se debe añadir una malla metálica o una barra de acero cuando las unidades exteriores se instalan en un cimiento blando. -
Página 12: Instalación De La Tubería De Refrigerante
puede causar la muerte o daños a la propiedad. PRECAUCIÓN normas de instalación. Para proteger la unidad exterior contra las condiciones externas; por ejemplo, lluvia, instálela en la base y conecte la tubería de drenaje al drenaje. Instalación de la tubería de refrigerante Tuberías de refrigerante La longitud de la tubería de refrigerante debe ser lo más corta posible y debe reducirse la diferencia de altura entre la unidad interior y la exterior. -
Página 13: Grado De Temple Y Grosor Mínimo De La Tubería Del Refrigerante
Si es compatible con una herramienta Herramienta Conexión convencional contengan válvula de comprobación para Bomba de vacío Secado al vacío Escala para la carga Carga del refrigerante Compatible de refrigerante Se necesita una exclusiva Detector de fugas Prueba de fugas de gas de gas Debe utilizar la tuerca cónica que viene con el producto. - Página 14 Instalación de la tubería de refrigerante Cómo seleccionar la tubería del refrigerante y el empalme de ramal para la bomba de calor Primer empalme de ramal cada unidad exterior. Cuando la longitud de la tubería entre la unidad exterior y la unidad interior más lejana, incluido el codo, supera los Si la capacidad de la unidad exterior puede disminuir debido a la extensión de la tubería, aumente un diámetro de la tubería que se instaló...
- Página 15 Tubería para líquidos Tubería de gas Capacidad de la unidad interior [kW(Btu/h)] [mm(pulgadas)] [mm(pulgadas)] Capacidad de la unidad exterior Nombre de modelo [HP(Ton)] Conector Y (D) Seleccione el empalme de ramal de acuerdo con la suma de la capacidad de la unidad interior, la cual se conectará...
- Página 16 Instalación de la tubería de refrigerante Cómo seleccionar la tubería del refrigerante y el empalme de ramal para la recuperación de calor cada unidad exterior. Cuando la longitud de la tubería entre la unidad exterior y la unidad interior más lejana, incluido Si la capacidad de la unidad exterior puede disminuir debido a la extensión de la tubería, aumente un Longitud máxima de la tubería dentro de los Longitud máxima de la tubería por encima de los...
-
Página 17: Mantenimiento De La Tubería De Refrigerante
independientemente de la capacidad de la unidad exterior. independientemente de la capacidad de la unidad exterior. Mantenimiento de la tubería de refrigerante Para evitar que ingresen materiales extraños o agua a la tubería, el método de almacenamiento y el Lugar de exposición Tiempo de exposición Tipo de sellado Tubería de amarre... -
Página 18: Corte O Ensanchamiento De Las Tuberías
Instalación de la tubería de refrigerante Corte o ensanchamiento de las tuberías Cortatubo, herramienta de desbarbado, herramienta para ensanchar y soporte para tuberías, etc. Si desea acortar la tubería, córtela con un cortatubo, asegurándose de que el borde de corte se Consulte las siguientes ilustraciones para ver ejemplos de bordes de corte correctos e incorrectos. - Página 19 Si no se eliminan las sustancias extrañas o rebabas después de cortar la tubería, pueden producirse fugas de gas refrigerante. PRECAUCIÓN Si ingresan sustancias extrañas al interior de la tubería, pueden dañarse piezas importantes ensanchamiento la tubería debe estar orientada hacia abajo. Alinee el centro de la tubería y ajuste la tuerca cónica con las manos.
-
Página 20: Dirección De La Tubería
Instalación de la tubería de refrigerante Dirección de la tubería La tubería del refrigerante se puede sacar de la parte delantera, los laterales, la parte trasera y la parte inferior, de modo que puede instalarla de acuerdo con las condiciones del sitio de instalación. PRECAUCIÓN unidad para evitar la formación de óxido. -
Página 21: Instalación De Los Empalmes De Ramal
Instalación de los empalmes de ramal Los empalmes de ramal deben instalarse de manera ‘horizontal’ o ‘vertical’ . Instalación horizontal Instalación vertical con el reductor proporcionado. NOTA PRECAUCIÓN ramal. conectar el empalme de ramal. Conecte al otro empalme de ramal o la unidad interior Después del ramal Conexión de tubería... -
Página 22: Instalación Del Cabezal De Distribución
Instalación de la tubería de refrigerante Instalación del cabezal de distribución Seleccione el reductor que se adapte al diámetro de la tubería. Artículo proporcionado A la unidad A la unidad interior A la unidad A la unidad interior exterior exterior Si la cantidad de unidades interiores conectadas es inferior a la cantidad de puertos del cabezal de distribución, bloquee los puertos no utilizados con tapas. - Página 23 Instale el cabezal de distribución de manera horizontal. Instale el cabezal de distribución de manera horizontal de manera que los puertos no queden orientados hacia abajo. Cabeza de distribución Línea horizontal Línea horizontal Línea horizontal Línea horizontal Línea horizontal Unidad Cambiador HR (E) MCU (F) Cantidad de ramales...
- Página 24 Instalación de la tubería de refrigerante PRECAUCIÓN Instalación de unidades interiores con un conector Y puerto que no es continuo Interruptor DIP del Interruptor de la Interruptor DIP interruptor opcional 2 3 4 A B C D N.º del interruptor DIP del ENCENDIDO (conexión individual) APAGADO (conexión compartida) interruptor opcional...
-
Página 25: Cómo Conectar Las Tuberías
Cómo conectar las tuberías Proteger con una soldar Conexión de la tubería desde la unidad exterior Conexión de tuberías de gas de baja presión Conexión de tuberías Conexión de de gas de alta presión la tubería a Conexión de la tubería de Conexión de la tubería a la unidad interior Cuando suelde las tuberías de gas, proteja el producto con la plantilla ignífuga. - Página 26 Instalación de la tubería de refrigerante Ejemplos de instalación de la tubería del refrigerante para la bomba de calor Con un conector Y Con un cabezal de distribución...
-
Página 27: Para Instalación En Serie
Ejemplos de instalación correcta de la tubería del refrigerante para la recuperación de calor Para instalación en serie - Conecte la unidad interior a la tubería de líquido y gas de baja presión. Para instalación paralela... -
Página 28: Orden Incorrecto
Instalación de la tubería de refrigerante Ejemplos de instalación incorrecta de la tubería del refrigerante para la recuperación de calor Sin cambiador HR para instalación en Sin cambiador HR para instalación serie paralela Orden incorrecto Error de ubicación del ramal solo refrigeración PRECAUCIÓN correctamente. - Página 29 Ejemplos de instalación y longitud permitida de la tubería del refrigerante para la bomba de calor Conexión de conector Y Conexión de kit EEV/conector Y Longitud real Longitud Unidad máxima Longitud exterior ~ admitida equivalente unidades para la Longitud de interiores tubería la tubería...
- Página 30 Instalación de la tubería de refrigerante Cabezal de empalme Cabezal de empalme Conexión con un cabezal de Conexión con un cabezal de empalme empalme/conector Y Longitud real Longitud Unidad máxima Longitud exterior ~ admitida equivalente unidades para la Longitud de interiores tubería la tubería...
-
Página 31: Instalación Con Mcu Solamente
Ejemplos de instalación y longitud permitida de la tubería del refrigerante para la recuperación de calor Instalación con MCU solamente Cambiador Instalación con MCU y conector Y Cambiador Cambiador Instalación con MCU solamente Longitud real Longitud Longitud equivalente máxima interiores admitida Longitud total para la tubería... -
Página 32: Ejecución De La Prueba De Estanqueidad
Instalación de la tubería de refrigerante Ejecución de la prueba de estanqueidad presión interna. Aplique presión a la tubería del lado del líquido y del lado del gas con Aplique presión con un regulador de presión. Aplique presión por un mínimo de Después de aplicar el gas nitrógeno, utilice un regulador desciende. -
Página 33: Cómo Realizar Un Secado Al Vacío En Una Tubería Y En Una Unidad Interior
Cómo realizar un secado al vacío en una tubería y en una unidad interior sustancias externas y resistir la presión interna. Cierre completamente la válvula de servicio de la tubería del lado del líquido y la del lado del gas cuando realice una prueba de estanqueidad o secado al vacío. -
Página 34: Selección De Carga Adicional De Refrigerante
Instalación de la tubería de refrigerante Selección de carga adicional de refrigerante Refrigerante básico La cantidad básica de refrigerante adicional cargado en fábrica Carga de fábrica Modelo Refrigerante AM036*XMDCR AM048*XMDCR AM053*XMDCR Carga adicional del refrigerante Cantidad de refrigerante a cargar para la tubería + Cantidad de refrigerante adicional a Cantidad de corrección de refrigerante a cargar para la cargar... - Página 35 Capacidad (kBtu) 36 48 54 Modelo AM***NN1DC*/AA) Casete de 4 vías mini S (600x600) AM***NNNDC*/AA) Casete de 4 vías (600x600) AM***NN4DC*/AA) Cassette 360 (AM***KN4DC*/AA) Unidad de pie (AM***JNFDC*/ ***JNGDC*/AA) Conducto delgado (AM***FNLDC*/AA) Conducto de MA AM***JNHDC*/AA) Conducto de MSP (AM***FNMDC*/AA) Conducto de HSP (AM***FNHDC*/AA) Techo...
- Página 36 Instalación de la tubería de refrigerante Al utilizar el aire acondicionado en modo de calefacción, es posible que se acumule hielo. Durante la segura. Consecuentemente, debe instalar una manguera de drenaje en la unidad exterior siguiendo las instrucciones a continuación. Conecte la manguera de drenaje al tapón de drenaje.
-
Página 37: Cómo Aislar La Tubería Del Refrigerante
Seleccione el aislante para la tubería del refrigerante. Aísle la tubería de gas y la tubería de líquido, para esto consulte el grosor del aislante para cada tamaño de tubería. un aislante un grado más grueso para condiciones de alto nivel de humedad. Tamaño de la Tubería tubería... -
Página 38: Aislamiento Del Cabezal De Empalme
Instalación de la tubería de refrigerante Instale el aislante para que no se ensanche y utilice los adhesivos de la pieza de conexión para prevenir que entre humedad. PRECAUCIÓN Si la tubería del refrigerante está expuesta a luz solar exterior, coloque cinta aislante al Instale la tubería del refrigerante respetando que el aislamiento no se vuelva más delgado en la parte doblada o colgante de la tubería. -
Página 39: Aislamiento Del Calentador De La Base
Cinta adhesiva aislante Aislante de la tubería Aislante Sujetar de manera segura sin suministrado dejar espacios. Sujetar de manera segura Tubería sin dejar espacios. Aislante de la tubería Aislante de la tubería Conector Coloque la cinta aislante adhesiva en la tubería como se muestra en la imagen después de aislar la tubería. - Página 40 Cableado Deben utilizarse cables de cobre para el cableado, y todos los cables y piezas deben ser productos cableado. Consulte el diagrama de circuito que se encuentra en la unidad exterior para más detalles sobre el trabajo de cableado. de cableado. Debe realizar la conexión a tierra.
- Página 41 Cuadro de Unidad exterior Unidad interior distribución Conexión Conexión monofásica monofásica Puesta a tierra Cable de comunicación Controlador Puesta a remoto tierra alámbrico Cuadro de Unidad exterior Unidad interior distribución Conexión Conexión monofásica monofásica Controlador remoto alámbrico Puesta a tierra Cable de comunicación Debe instalar un interruptor de fuga a tierra.
-
Página 42: Terminal De Torsión De Ajuste
Cableado correspondientes. La sección del cable debe cumplir con los códigos nacionales y locales pertinentes. que cumplan con las normativas nacionales de los países en donde se vende el artefacto. NOTA Terminal de torsión de ajuste Conecte los cables al tablero de terminales utilizando el terminal de aro de compresión. Conecte los cables con un destornillador y una llave que puedan aplicar el par de torsión nominal a los tornillos. - Página 43 Ejemplo interior interior exterior Debe conectar el cable de alimentación con el terminal tipo anillo sin soldadura. PRECAUCIÓN interior Cambiador interior interior interior Cambiador interior interior anteriormente.
-
Página 44: Cómo Seleccionar El Terminal De Aro De Compresión
Cableado Cómo seleccionar el terminal de aro de compresión Seleccione un terminal de aro de compresión para la conexión del cable de alimentación de acuerdo con las dimensiones nominales del cable. Cubra un terminal de aro de compresión y una parte del conector del cable de alimentación y, luego, conéctelo. -
Página 45: Cómo Conectar El Cable De Puesta A Tierra
Cómo conectar el cable de puesta a tierra del sistema de aire acondicionado. Lugar de instalación Humedad alta Humedad media Humedad baja Tipo de alimentación Por su seguridad, si es Realización de la conexión a posible realice la conexión a Nota 1) Nota 2) Nota 1) - Página 46 Si el circuito de distribución de energía no tiene una puesta a tierra o si la puesta a tierra no cumple con Los accesorios correspondientes no se proporcionan con el aire acondicionado. ilustración. Cable de cobre Lanza de carbono Terminal de aro de compresión mayor resistencia a la puesta a tierra.
-
Página 47: Carga Del Refrigerante
Carga del refrigerante cantidad de refrigerante utilizando una escala. Carga del refrigerante Abra la válvula de manómetro conectada a la válvula de servicio del lado del líquido y agregue el refrigerante. Si no puede agregar toda la cantidad de refrigerante mientras la unidad exterior está detenida, abra la válvula de servicio del lado del gas y del lado del líquido. -
Página 48: Visualización De Segmentos Básicos
Visualización de segmentos básicos Paso Contenido de la pantalla Pantalla Al suministrar energía Comprobación de la pantalla inicialmente de segmentos Cantidad de unidades comunicadas comunicación entre la unidad Cantidad de unidades interior y la unidad exterior interiores conectadas “A” “d” vista”... - Página 49 Paso Botón Pantalla Descripción Nota Cantidad de unidades interiores necesaria Presione los botones Paso Listo para durante Dígitos de n veces Cantidad de unidades Paso n veces de manera automática la cantidad de unidades interiores ¿Recuperación de Paso calor? guardar y salir. Sí...
- Página 50 dos segundos. Se guardará el valor editado de la opción cuando todo el segmento esté intermitente y comience el modo de detección. explica en las instrucciones anteriores. PRECAUCIÓN Cuando los segmentos muestran que el modo de detección está en funcionamiento, se guardará la...
- Página 51 Elemento Unidad de SEG1 SEG3 SEG4 Función de la opción Comentarios opcional entrada Principal utilizada modelo Temperatura de evaporación Corrección de la capacidad de Principal valor de temperatura bajo, refrigeración disminuirá la temperatura del aire expulsado por la unidad Presión alta determinada Corrección de la capacidad de Principal...
- Página 52 Elemento Unidad de SEG1 SEG3 SEG4 Función de la opción Comentarios opcional entrada Predeterminado de fábrica Corrección de la velocidad Aumentar la velocidad del del ventilador Principal Aumentar la velocidad del ventilador de la unidad exterior de la unidad ventilador hasta el valor máximo exterior durante la noche en modo...
- Página 53 Elemento Unidad de SEG1 SEG3 SEG4 Función de la opción Comentarios opcional entrada Configuración automática Dirección para clasificar el producto desde el nivel más Dirección del Principal Configuración manual de los canal canales Control de prevención nieve , el ventilador puede de la Principal Inhabilitado...
- Página 54 de las tuberías. Después de bombear refrigerante para inspeccionar o reubicar la unidad ADVERTENCIA producir una pérdida de refrigerante de una tubería o un tubo desconectado o conectado de manera incorrecta. De lo contrario, puede ingresar aire al compresor y producirse una presión demasiado elevada dentro del circuito del refrigerante, lo cual puede causar una explosión o el mal funcionamiento del producto.
- Página 55 K3(número de Función de la TECLA Visualización en segmento pulsaciones) Como el estado inicial Visualización en segmento K4(número de Función de la TECLA pulsaciones) SEG 1 Frecuencia de solicitud del compresor Alta presión Baja presión Temperatura de descarga del compresor Valor del sensor CT del compresor Temperatura de succión Temperatura de condensación...
- Página 56 I n t e r r u p t o r Interruptor DIP del Interruptor de la interruptor opcional 2 3 4 A B C D tubería de la unidad interior. N.º del interruptor DIP del ENCENDIDO (conexión individual) APAGADO (conexión compartida) interruptor opcional Cada puerto A y B Ambos puertos A y B...
- Página 57 tubería para cada unidad interior. sobre cómo utilizar los botones del control remoto, consulte el manual del usuario del Opción SEG1 SEG3 SEG4 SEG5 SEG6 la unidad interior centenas de la decenas de la unidades de la Valor ajustes de la dirección de la dirección de la dirección de la...
- Página 58 interior. unidad exterior estén conectados correctamente. tensión y la fase sean correctas. produzcan. de las direcciones de la tubería. 45(113) Funcionamiento de la refrigeración 30(86) principal 24(75.2) Funcionamiento de la calefacción principal -10(14) 10(50) 24(75.2) 32(89.6) Temperatura interior [°C(°F)] [Temperatura de funcionamiento para unir automáticamente la tubería]...
- Página 59 Para realizar la unión automática de la tubería, siga los pasos a continuación: de la tubería. Temperatura exterior exterior Temperatura Funcionamiento de la Funcionamiento de la Funcionamiento de la interior calefacción principal calefacción principal refrigeración principal Temperatura Funcionamiento de la Funcionamiento de la Funcionamiento de la interior...
- Página 60 Precauciones que debe tomar antes de activar el funcionamiento de prueba PRECAUCIÓN el funcionamiento. - Si inicia el funcionamiento inmediatamente después de conectar la alimentación eléctrica principal, puede causar serios daños a las piezas internas del producto. - La tubería del refrigerante puede estar caliente o fría durante el funcionamiento o inmediatamente ciclo de refrigeración.
-
Página 61: Prueba Automática De Funcionamiento
- Consulte el manual de mantenimiento si necesita realizar una inspección o cuando se produzcan otros errores. - Consulte el manual de mantenimiento para obtener información sobre otras medidas si hay elementos con la Prueba automática de funcionamiento Si no se completa el funcionamiento de prueba automático, no podrá utilizar el funcionamiento normal. estado de funcionamiento. - Página 62 Abra la válvula de servicio de la unidad exterior. servicio de la unidad exterior? Sí principal. principal operan normalmente? Sí ¿La cantidad de refrigerante es un vacío y cargue refrigerante. adecuada? Sí Reinicie el modo de funcionamiento de prueba automático. operación de calefacción.
- Página 63 de refrigerante. Iniciar cinco veces Cumpla con el estado de la Cumpla con el estado de la temperatura temperatura Comprobación de la cantidad de Comprobación de la cantidad de refrigerante refrigerante la estabilidad la estabilidad Sí Sí Comprobación de la cantidad de refrigerante Comprobación de la cantidad de refrigerante...
- Página 64 Si la temperatura no se encuentra dentro del siguiente rango permitido, no obtendrá un resultado exacto. PRECAUCIÓN La precisión del resultado puede disminuir si el producto no se ha utilizado durante un período prolongado o si el modo Calefacción no se ha utilizado antes de ejecutar la función para de refrigerante después de utilizar el producto en modo Refrigeración durante al menos cantidad de refrigerante no sea preciso.
-
Página 65: Listas De Comprobación Luego De Completar La Instalación
Listas de comprobación luego de completar la instalación tierra de la unidad exterior con un comprobador de resistencia de aislamiento. PRECAUCIÓN cubierta de servicio? exterior? calor de una unidad exterior? el mantenimiento? Instalación interior? instalado de manera horizontal? ¿La cantidad total de unidades interiores conectadas se encuentra dentro del rango permitido? ¿La diferencia de longitud y la diferencia de altura entre las tuberías de refrigerante se encuentran dentro del rango... - Página 66 Listas de comprobación luego de completar la instalación están conectadas juntas? Instalación de la tubería de drenaje están bien sujetados en el tablero de terminales dentro del rango nominal de torsión de ajuste? Cableado ¿La longitud del cable se encuentra dentro del rango permitido? correctamente? ¿Comprobó...
- Página 67 - Incluya información básica como, por ejemplo, la fecha de instalación, el nombre del instalador, la información de contacto, la compañía de supervisión, etc. - Incluya información adicional como, por ejemplo, el nombre de los modelos de las unidades exteriores, las condiciones inusuales, el cálculo de la cantidad de refrigerante adicional, etc. - Incluya también información relacionada con la unidad interior como, por ejemplo, la ubicación de la instalación de la unidad interior, el nombre del modelo de la unidad interior, etc.
