ARMADO
ADVERTENCIA:
Sólo instale el vertedero de asserrín cuando se
usa esto vio con un cuatro sistema de captador
de polvo. La inobservancia de esta advertencia
puede causar lesiones serias o la muerte.
Limpieza el aserrín de la mesa con regularidad.
PARA INSTALAR DEL VERTEDERO DE ASERRÍN
ARMADO SIERRA
Vea las figuras 47 - 52.
Coloque la herramienta sobre una superficie nivelelada, y
cerciórese de que no se mueva la herramienta. Si la herramienta
se mueve, ajuste los cuatro pies de nivelación encargados de
soportar la herramienta.
NOTA: Esta herramienta es pesada y requiere varios perso
para este procedimiento.
 Pise sobre el pedal para bajar la sierra de mesa cerrar el
pedestal en el lugar.
 Utilizar la cuerda, la cinta, o correa elástica, asegure el
mecanismo de enganche al volante de ajuste de altura.
 Retire y aparte el guía de ingletes, guía de corte al hilo,
y conjunto de protección de la hoja.
 Coloque dos 4 X 4 postes de madera (el mínimo de 24
pulg. de largo) en el piso detrás del sierra. Coloque un
pieza 5 en. del sierra la pies de nivelación y el segundo
pieza 23 pulg. de la pies de nivelación.
 Incline la sierra trasero en los postes levantando la
delantero del sierra hacia la delantero y girando de los
pies de espalda del pedestal.
NOTA: Para evitar lesiones, mantenga alejados a los
niños, también a las mascotas, y todas partes del cuerpo
lejos la sierra al bajar en los postes.
23 pulg. DE
PIE DE NIVELACIÓN
5 pulg. DE
BASE
BASE

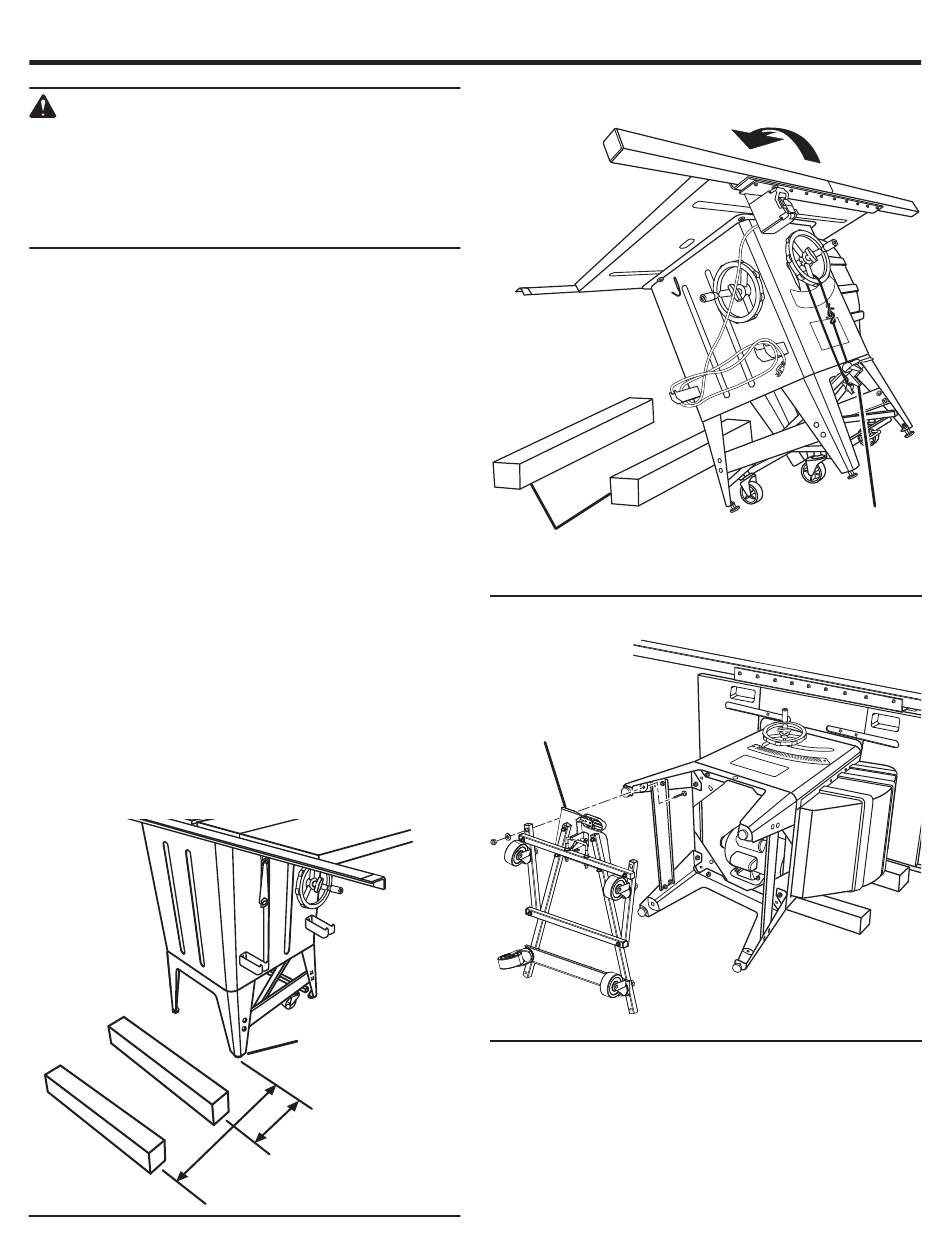

Fig. 47
INCLINACIÓN LA SIERRA
4 x 4 POSTES
DE MADERA
RETIRER BASE MÓVIL HERC-U-LIFT
BASE MÓVIL
HERC-U-LIFT
®
29
MECANISMO
DE ENGANCHE
Fig. 48
®
Fig. 49
