CONEXIONES ELÉCTRICAS
3
3.5.2 Esquema de conexión para el cable de señal y de corriente de campo
¡ PELIGRO!
El aparato debe estar conectado a tierra según la regulación para proteger al personal de
descargas eléctricas.
• Un cable de cobre de dos hilos con protección se utiliza como cable de corriente de campo.
La protección DEBE
de señal.
• La protección externa (60) está conectada en el compartimiento de terminales del sensor de
medición directamente mediante la protección y un clip.
• Radio de curva del cable de señal y de corriente de campo: ≥ 50 mm / 2"
• La siguiente figura es esquemática. Las posiciones de los terminales de conexión eléctrica
pueden variar dependiendo de la versión del alojamiento.

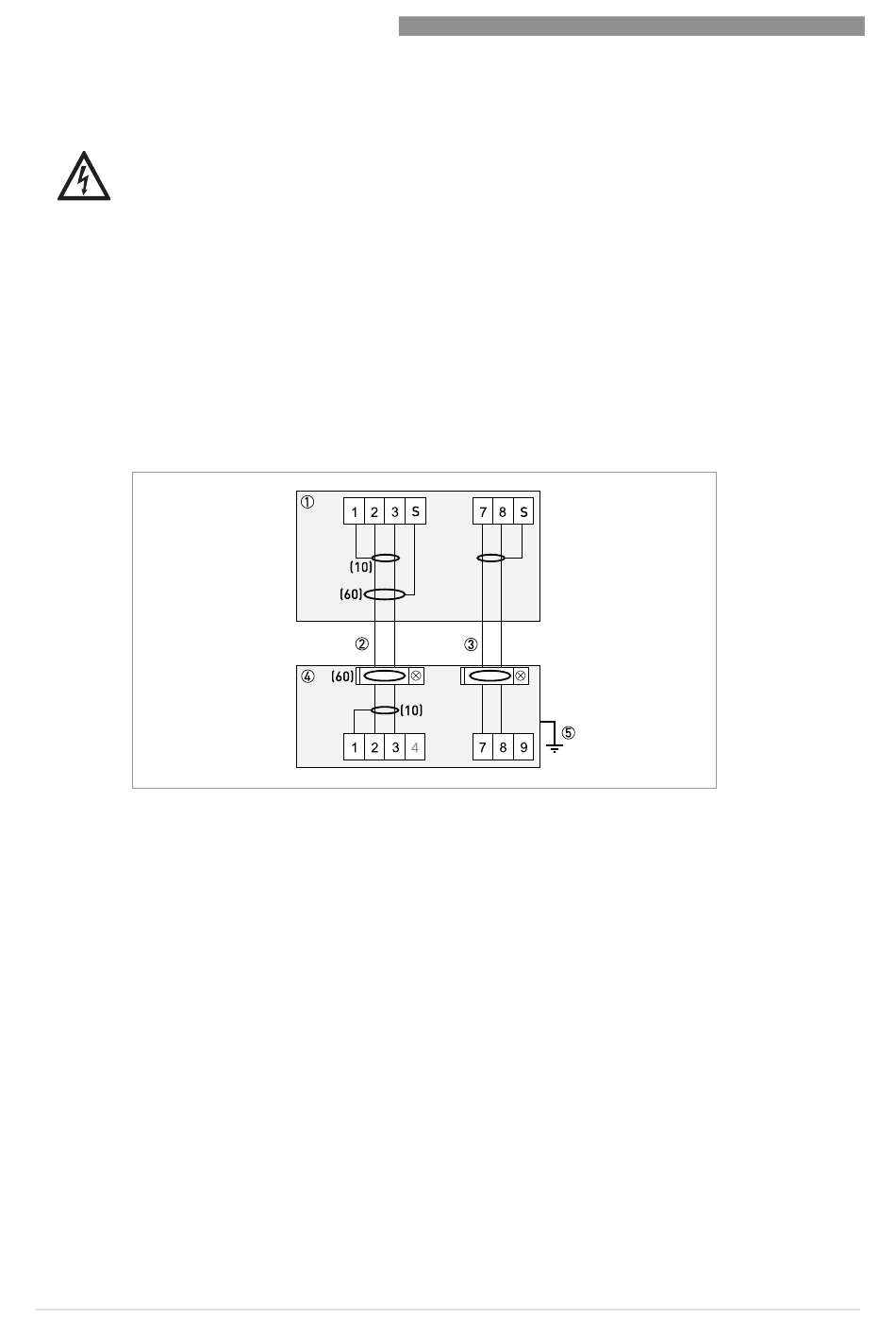

Figura 3-10: Esquema de conexión para el cable de señal y de corriente de campo
1 Compartimiento de terminales eléctricos en el convertidor de señal
2 Cable de señal A
3 Cable de corriente de campo C
4 Compartimiento de terminales eléctricos en el sensor de medición
5 Tierra funcional FE
22
DEBE estar conectada al alojamiento del sensor de medición y del convertidor
DEBE DEBE
