DESCRIPCIÓN DE LA INTERFAZ HART
9
9.2.1 Conexión punto-a-punto - modo analógico / digital

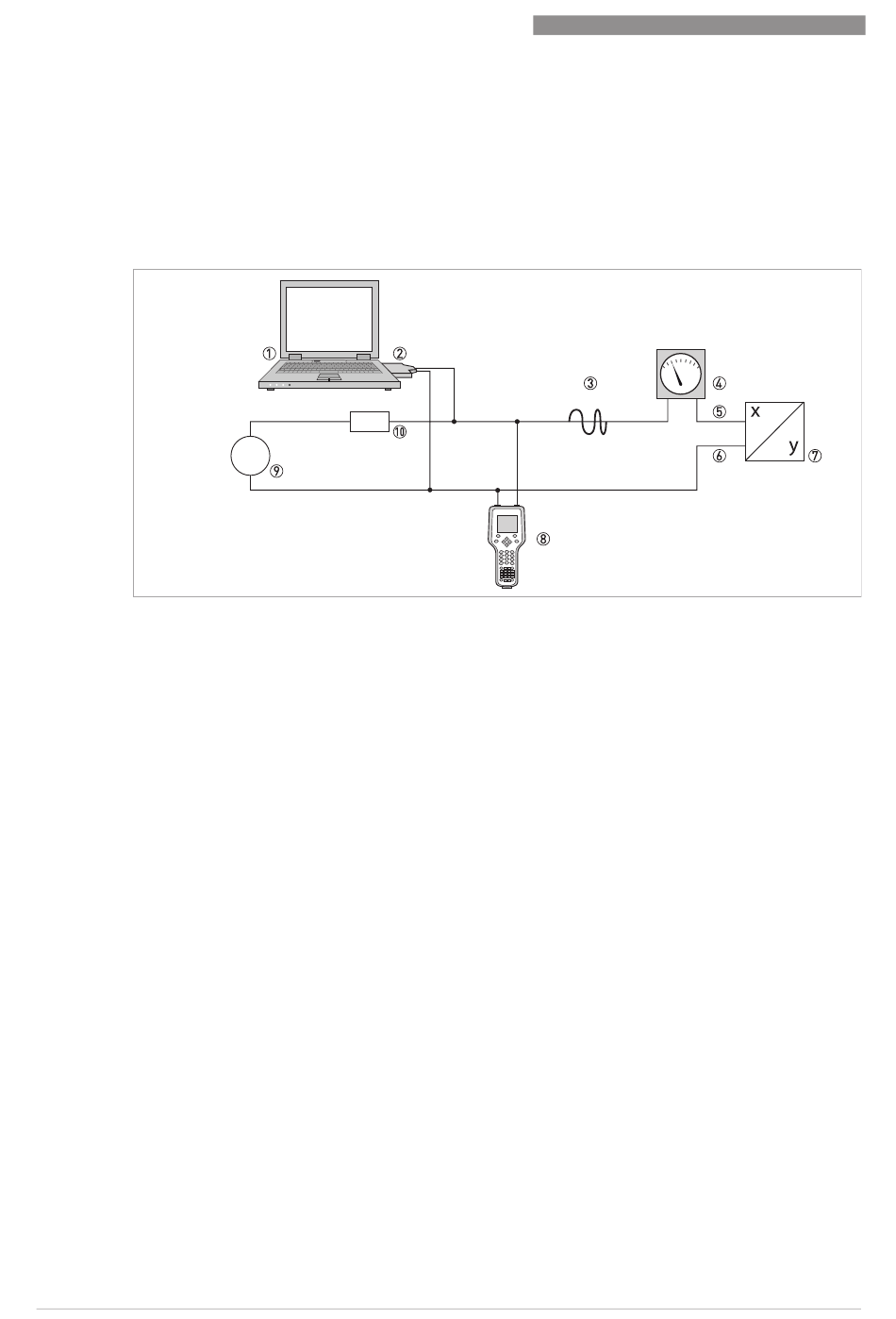

Conexión punto-a-punto entre el convertidor de señal y el maestro HART
La salida de corriente del equipo puede ser activa o pasiva.
1 Maestro principal
2 Módem FSK o HART
3 Señal HART
4 Pantalla analógica
5 Terminales A (C) del convertidor de señal
6 Terminales A- (C-) del convertidor de señal
7 Convertidor de señal con dirección = 0 y salida de corriente pasiva o activa
8 Maestro secundario
9 Alimentación para equipos (esclavos) con salida de corriente pasiva
10 Carga ≥ 250 Ω (ohmios)
