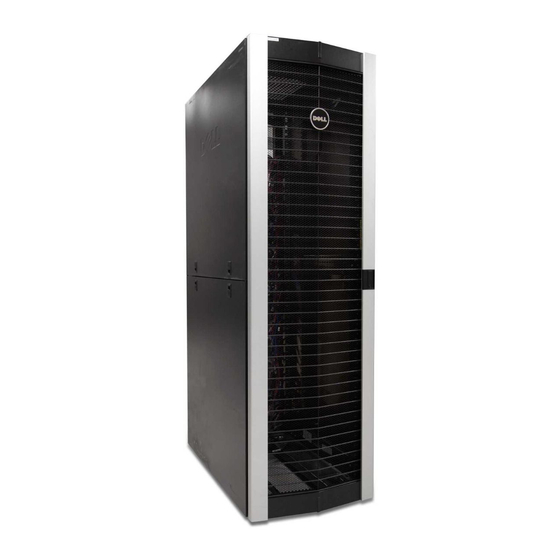

Dell™ PowerEdge™ 4220
Installation Guide
Guide d'installation
Installationsanleitung
設置ガイド
Guía de instalación

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell PowerEdge 4220

Resumen de contenidos para Dell PowerEdge 4220

  • Página 1 All manuals and user guides at all-guides.com Dell™ PowerEdge™ 4220 Installation Guide Guide d'installation Installationsanleitung 設置ガイド Guía de instalación...
  • Página 2 All manuals and user guides at all-guides.com...
  • Página 3 All manuals and user guides at all-guides.com Dell™ PowerEdge™ 4220 Installation Guide...
  • Página 4 Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

  • Página 5: Tabla De Contenido

    All manuals and user guides at all-guides.com Contents Safety Instructions ..... SAFETY: Rack Mounting of Systems ..Rack Installation Instructions .
  • Página 6 All manuals and user guides at all-guides.com Contents...

  • Página 7: Safety Instructions

    Your rack kit has been approved only for the rack cabinet provided. It is your responsibility to ensure that installation of the equipment into any other rack complies with all applicable standards. Dell disclaims all liability and warranties with respect to combinations of equipment with any other rack.

  • Página 8: Rack Requirements

    All manuals and user guides at all-guides.com Rack Requirements CAUTION: The 42-U rack meets the specifications of American National Standards Institute (ANSI)/Electronic Industries Association (EIA) standard ANSI/EIA-310-D-92, Consumer Electronics Association (CEA) Standard CEA-310-E, International Electrotechnical Commission (IEC) 297, and Deutsche Industrie Norm (DIN) 41494.

  • Página 9: Installation Tasks

    All manuals and user guides at all-guides.com Rack Stabilizer Feet WARNING: Installing systems in a rack without the front and side stabilizer feet installed could cause the rack to tip over, potentially resulting in bodily injury under certain circumstances. Therefore, always install the stabilizer feet before installing components in the rack.

  • Página 10: Removing And Replacing The Rack Doors

    All manuals and user guides at all-guides.com Removing and Replacing the Rack Doors WARNING: Because of the size and weight of the rack cabinet doors, never attempt to remove or install them by yourself. WARNING: When storing the doors, lay the doors flat so they cannot fall over and accidentally injure someone.
  • Página 11 All manuals and user guides at all-guides.com 3 While holding the hinge pin out of the door’s hinge-pin housing, pull the door slightly away from the rack so that the door clears the hinge body. 4 Release the hinge pin. 5 Lift the door upward so that the door clears the bottom hinge post.
  • Página 12 All manuals and user guides at all-guides.com Figure 1-2. Opening the Back Doors door handle back door (2) 2 Remove the right back door. While supporting the door, pull the pin for the top hinge out of the door’s hinge-pin housing (see Figure 1-3). You will hear a click as you pull the pin out of the door’s hinge-pin housing.
  • Página 13 All manuals and user guides at all-guides.com Figure 1-3. Removing the Back Doors hinge pin hinge body hinge-pin housing WARNING: Due to the size and weight of the door, it is recommended that you lay the removed door flat with its outer surface facing upward. Lay the door in a safe location with the door’s outer surface facing upward.

  • Página 14: Removing And Replacing The Side Panels

    All manuals and user guides at all-guides.com Removing and Replacing the Side Panels CAUTION: For stand-alone racks, reinstalling the side panels is necessary before running systems in the rack to ensure proper cooling within the rack. NOTE: You must remove the lower side panels in order to install the side stabilizer feet.
  • Página 15 All manuals and user guides at all-guides.com Figure 1-4. Replacing the Upper Side Panels panel lip upper side panel (2) latches (2) Removing the Lower Side Panels 1 Pull both latches down and allow the side panel to swing outward slightly at the top.
  • Página 16 All manuals and user guides at all-guides.com Replacing the Lower Side Panels 1 Lower the panel into the rack, inserting the back panel hook into the back hole in the bottom of the rack frame and the front hook into the corresponding hole in the front of the rack frame (see Figure 1-5).

  • Página 17: Reversing The Front Door (Optional)

    All manuals and user guides at all-guides.com Reversing the Front Door (optional) NOTE: Use a 4-mm Allen wrench to remove the front-door hinge bodies from the rack and reinstall them on the side opposite their original positions. You might need a stepladder in order to access the Allen bolt that secures the top hinge body to the rack.
  • Página 18 All manuals and user guides at all-guides.com Figure 1-6. Removing the Front-Door Hinges hinge pin top hinge body bottom hinge hinge post retention clip body spring Remove the hinge spring from the hinge body. Place the hinge pin, retention clip, and spring in a safe location. Using the 4-mm Allen wrench, remove the Allen bolts that secure the hinge body to the rack, and place the bolts with the hinge pin, retention clip, and body spring.
  • Página 19 All manuals and user guides at all-guides.com Figure 1-7. Reversing the Top and Bottom Hinges hinge pin top hinge body spring retention clip hinge post bottom hinge body front of rack Locate the top bolt holes in the right side of the rack, and fasten the hinge body to the right side of the rack with the Allen bolts.
  • Página 20 All manuals and user guides at all-guides.com Slide the hinge pin into the hinge body. Insert the retention clip through the hinge so that the retention clip is below the spring. 4 Reverse the bottom hinge body. Remove the Allen bolts that secure the hinge body to the rack, and place the bolts in a safe location.
  • Página 21 All manuals and user guides at all-guides.com 6 Rehang the front door by reversing the steps in "Removing the Front Door" on page 8. 7 Reverse the lock catch. Unscrew the two Phillips screws that hold the lock catch to the vertical frame member.
  • Página 22 All manuals and user guides at all-guides.com Figure 1-9. Reversing the Front Door Lock Catch lock catch screws Installation Guide...
  • Página 23 All manuals and user guides at all-guides.com 8 Reverse the badge on the front door. Open the front door. From inside the door, insert a flat-head screwdriver into the badge release notch (see Figure 1-10). Figure 1-10. Reversing the Front Door Badge badge release notch front door badge center tab (2)

  • Página 24: Securing The Rack Leveling Feet

    All manuals and user guides at all-guides.com Push the screwdriver into the notch until it stops and turn it counter- clockwise. Lift up on the badge and pull it off the door. Rotate the badge 180 degrees so that it will read correctly when reinstalled.
  • Página 25 All manuals and user guides at all-guides.com 1 Using a screwdriver, lower the leveling foot until it rests on the floor. 2 If you need to lower the foot further, tighten the hex nut clockwise with a 12-mm wrench (see Figure 1-11). 3 Repeat steps 1 and 2 for the remaining leveling feet.

  • Página 26: Installing The Rack Stabilizer Feet

    All manuals and user guides at all-guides.com Installing the Rack Stabilizer Feet WARNING: Installing systems in a rack without the front and side stabilizer feet installed could cause the rack to tip over, potentially resulting in bodily injury under certain circumstances. Therefore, always install the stabilizer feet before installing components in the rack.
  • Página 27 All manuals and user guides at all-guides.com Figure 1-12. Installing the Front Stabilizer Feet front stabilizer foot (2) Installing the Side Stabilizer Feet 1 Remove the lower side panels (see "Removing the Lower Side Panels" on page 13). 2 On the side of the rack frame’s bottom rail, locate the four holes (see Figure 1-13).

  • Página 28: Adjusting The Rack Posts (Optional)

    All manuals and user guides at all-guides.com Figure 1-13. Installing the Side Stabilizer Feet side stabilizer foot (2 per side) 4 Use the provided bolts, washers, and cage nuts to secure each foot to the rack as shown in Figure 1-13. Adjusting the Rack Posts (optional) The position of the rack posts can be adjusted to accommodate systems of various depths.

  • Página 29: Routing Cables

    All manuals and user guides at all-guides.com Figure 1-14. Adjusting the Rack Posts screws back rack post front rack post NOTE: Unless you need to couple two or more racks, you may now install systems into the rack. Refer to the white numbered labels on the front and back of the rack mounting rails for information on installing components in the rack.
  • Página 30 All manuals and user guides at all-guides.com You can route cables out of the rack in two ways on a standard configuration: • Through the cable exit at the bottom of the back doors (see Figure 1-15) • Through the adjustable cable slot at the top of the rack and into a cable raceway (see Figure 1-15).
  • Página 31 All manuals and user guides at all-guides.com Opening and Closing the Top Cable Slot The top cable slot in the rack can be used for routing cables up to a cable raceway. 1 Open the back doors. 2 Loosen the wingnuts underneath the cable slot cover (see Figure 1-16). 3 Slide the cable slot cover in the open position towards the front of the rack.
  • Página 32 All manuals and user guides at all-guides.com Figure 1-16. Opening and Closing the Top Cable Slot cable slot cover wingnut (2) Installation Guide...
  • Página 33 All manuals and user guides at all-guides.com Removing and Installing the Back Door Stabilizer Bars The top and bottom bars used to stabilize the back doors can be removed, making it easier to route cables through the top and bottom of the rack. 1 Open the back doors.

  • Página 34: Coupling Two Racks

    All manuals and user guides at all-guides.com Coupling Two Racks WARNING: Because of the size and weight of the rack cabinets, never attempt to couple two rack cabinets by yourself. 1 Unpack and set up both racks. 2 Unpack the coupling kit, shown in Figure 1-18. The contents of the rack coupling kit include: •...
  • Página 35 All manuals and user guides at all-guides.com Figure 1-19. Installing the Gasket Strips gasket strip rack frame Installation Guide...
  • Página 36 All manuals and user guides at all-guides.com 5 Install the coupling brackets. Position the two racks side by side. Adjust the leveling feet on both racks so that the racks are parallel and in the same horizontal plane. For instructions, see "Adjusting the Leveling Feet"...

  • Página 37: Index

    All manuals and user guides at all-guides.com Index back door leveling feet, 22 opening, 9 removing, 10 rack stabilizer feet, 7, 24 coupling two racks, 32 safety instructions, 5 side panels doors removing, 12 removing, 8 stabilizer feet installing front-stabilizer foot, 24 front door removing, 8-9 tools and supplies, 7...
  • Página 38 All manuals and user guides at all-guides.com Index...
  • Página 39 All manuals and user guides at all-guides.com Dell™ PowerEdge™ 4220 Guide d'installation...
  • Página 40 Les informations contenues dans ce document sont sujettes à modification sans préavis. © 2008 Dell Inc. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Dell, le logo DELL, et PowerEdge sont des marques de Dell Inc.
  • Página 41 All manuals and user guides at all-guides.com Table des matières Consignes de sécurité ....SÉCURITÉ : Montage en rack des systèmes ..Instructions d'installation du rack .
  • Página 42 All manuals and user guides at all-guides.com Table des matières...

  • Página 43: Consignes De Sécurité

    Il est de votre responsabilité de vous assurer que l'installation de l'équipement dans un autre rack est conforme à toutes les normes en vigueur. Dell décline toute responsabilité ou garantie liée à l'utilisation de l'équipement avec tout autre rack.

  • Página 44: Instructions D'installation Du Rack

    All manuals and user guides at all-guides.com Instructions d'installation du rack Ce guide d'installation contient des instructions destinées aux techniciens de maintenance qualifiés, en vue de l'installation d'un rack à 42 unités (42-U). Les informations portent sur l'assemblage du rack, le couplage de deux racks 42-U et l'acheminement des câbles.

  • Página 45: Tâches D'installation

    All manuals and user guides at all-guides.com Informations importantes concernant la sécurité Respectez les consignes de sécurité décrites dans les sous-sections suivantes lors de l'installation du système dans le rack. AVERTISSEMENT: Vous devez respecter à la lettre les procédures de ce document afin de garantir votre propre protection ainsi que celle d'autrui.

  • Página 46: Outils Et Fournitures Recommandés

    All manuals and user guides at all-guides.com Outils et fournitures recommandés Pour installer le rack, vous pourrez avoir besoin des outils et fournitures suivants : • Tournevis cruciforme n°2 • Tournevis à tête plate • Clé de 12 mm • Pince à...
  • Página 47 All manuals and user guides at all-guides.com Figure 1-1. Retrait de la porte avant loquet axe de la charnière logement de la charnière logement de l'axe de la charnière 3 Tout en maintenant l'axe de la charnière hors du logement, tirez légèrement la porte du rack pour la dégager du logement de la charnière.
  • Página 48 All manuals and user guides at all-guides.com Ouverture et retrait des portes arrière AVERTISSEMENT: Compte tenu de leur poids et de leur taille, ne retirez ou n'installez jamais les portes sans l'assistance d'une autre personne. 1 Tournez la poignée et ouvrez les portes arrière (voir la figure 1-2). Figure 1-2.
  • Página 49 All manuals and user guides at all-guides.com Figure 1-3. Retrait des portes arrière axe de la charnière logement de la charnière logement de l'axe de charnière AVERTISSEMENT: Compte tenu de la taille et du poids de la porte, il est recommandé...

  • Página 50: Retrait Et Remise En Place Des Panneaux Latéraux

    REMARQUE: Bien qu'il ne soit pas nécessaire de déposer les panneaux latéraux pour installer le système dans un rack Dell, il est plus pratique de le faire pour installer les axes coulissants et les rails et inverser l'ouverture des portes.
  • Página 51 All manuals and user guides at all-guides.com Figure 1-4. Remise en place des panneaux latéraux supérieurs lèvre panneau latéral supérieur (2) loquets (2) Retrait des panneaux latéraux inférieurs 1 Tirez les deux loquets vers le bas pour permettre la partie supérieure du panneau latéral de basculer vers l'extérieur.
  • Página 52 All manuals and user guides at all-guides.com Remise en place des panneaux latéraux inférieurs 1 Abaissez le panneau dans le rack, en enclenchant le crochet du panneau arrière dans l'orifice arrière au bas du cadre du rack et le crochet avant dans l'orifice correspondant à...

  • Página 53: Inversion Du Sens De L'ouverture De La Porte Avant (Facultatif)

    All manuals and user guides at all-guides.com Inversion du sens de l'ouverture de la porte avant (facultatif) REMARQUE: Utilisez la clé Allen de 4 mm fournie avec le rack pour retirer les charnières de la porte avant et les réinstaller sur le côté opposé. Il se peut que vous deviez utiliser un escabeau pour accéder à...
  • Página 54 All manuals and user guides at all-guides.com Figure 1-6. Retrait des charnières de la porte avant axe de la charnière logement de la charnière supérieure charnière inférieure tourillon clip de retenue logement du ressort Retirez le ressort de son logement. Placez en lieu sûr l'axe, le clip de retenue et le ressort.
  • Página 55 All manuals and user guides at all-guides.com Figure 1-7. Inversion des charnières supérieure et inférieure axe de la charnière logement de la charnière supérieure ressort clip de retenue tourillon logement de la charnière inférieure avant du rack Repérez les orifices de la vis supérieure sur la partie droite du rack et fixez le logement de la charnière à...
  • Página 56 All manuals and user guides at all-guides.com Glissez l'axe dans la charnière dans le logement de la charnière. Insérez le clip de retenue en le faisant passer dans la charnière de sorte qu'il soit placé sous le ressort. 4 Inversez le logement de la charnière inférieure. Retirez la vis Allen de fixation du logement de la charnière au rack et placez-la à...
  • Página 57 All manuals and user guides at all-guides.com 6 Remettez en place la porte avant en exécutant dans l'ordre inverse les étapes de la section “Retrait de la porte avant” à la page 44. 7 Inversez le butoir de verrouillage. Dévissez les deux vis Phillips n° 1 qui maintiennent le butoir de verrouillage sur le cadre vertical du rack.
  • Página 58 All manuals and user guides at all-guides.com Figure 1-9. Inversion du sens de l'ouverture de la porte avant butoir de verrouillage Guide d'installation...
  • Página 59 All manuals and user guides at all-guides.com 8 Inversez le macaron de logo sur la porte avant. Ouvrez la porte avant. De l'intérieur de la porte, insérez un tournevis à tête plate dans la languette de dégagement du macaron (voir la figure 1-10). Figure 1-10.

  • Página 60: Fixation Des Pieds Réglables Du Rack

    All manuals and user guides at all-guides.com Poussez le tournevis dans la languette de dégagement jusqu'au bout et tournez-le dans le sens contraire des aiguilles d'une montre. Soulevez le macaron et dégagez-le de la porte. Faites pivoter le macaron de 180 degrés afin qu'il soit lisible dans le bon sens une fois réinstallé.
  • Página 61 All manuals and user guides at all-guides.com 1 À l'aide d'un tournevis, abaissez le pied réglable jusqu'à ce qu'il touche le sol. 2 Si vous avez besoin d'abaisser davantage le pied, resserrez l'écrou 6 pans à l'aide d'une clé de 12 mm (voir la figure 1-11). 3 Répétez les étapes 1 et 2 pour les autres pieds réglables.

  • Página 62: Installation Des Stabilisateurs

    All manuals and user guides at all-guides.com Installation des stabilisateurs AVERTISSEMENT: L'installation de systèmes dans un rack sans stabilisateurs avant et latéraux peut provoquer le basculement du rack, et dans certaines situations, un risque de blessure. C'est pourquoi il faut toujours installer les stabilisateurs avant d'installer les composants du rack.
  • Página 63 All manuals and user guides at all-guides.com Figure 1-12. Installation des stabilisateurs avant stabilisateur avant (2) Installation des stabilisateurs latéraux 1 Retirez les panneaux latéraux inférieurs (voir la “Retrait des panneaux latéraux inférieurs” à la page 49). 2 Sur le côté du rail inférieur du cadre du rack, repérez les quatre trous (voir la figure 1-13).

  • Página 64: Réglage Des Montants (Facultatif)

    All manuals and user guides at all-guides.com Figure 1-13. Installation des stabilisateurs latéraux stabilisateur latéral (2 par côté) 4 Utilisez les vis, rondelles et écrous à cage fournis pour fixer chaque stabilisateur au rack, comme indiqué à la figure 1-13. Réglage des montants (facultatif) Vous pouvez ajuster la position des montants pour accueillir des systèmes de profondeurs diverses.
  • Página 65 All manuals and user guides at all-guides.com Figure 1-14. Réglage des montants montant arrière du cadre montant avant du cadre REMARQUE: Si vous ne couplez pas de racks, vous pouvez maintenant installer les systèmes dans le rack. Les étiquettes blanches numérotées, situées à l'avant et à...

  • Página 66: Acheminement Des Câbles

    All manuals and user guides at all-guides.com Acheminement des câbles Le rack 42-U dispose de plusieurs éléments qui simplifient l'acheminement des câbles (voir la figure 1-15). • Quatre canaux d'unité de distribution de l'alimentation (PDU) dans chaque collerette du rack permettent d'acheminer les câbles d'alimentation aux systèmes montés dans le rack.
  • Página 67 All manuals and user guides at all-guides.com Figure 1-15. Options d'acheminement des câbles chemin de câbles sortie câbles supérieure clips de câbles canaux d'unité de distribution de l'alimentation (2 par côté) sortie câbles inférieure Guide d'installation...
  • Página 68 All manuals and user guides at all-guides.com Ouverture et fermeture de la sortie câbles supérieure Vous pouvez utiliser la sortie câbles supérieure pour acheminer les câbles vers un chemin de câbles. 1 Ouvrez les portes arrière. 2 Dévissez les écrous à oreilles situés sous le couvercle de la sortie câbles (voir la figure 1-16).
  • Página 69 All manuals and user guides at all-guides.com Figure 1-16. Ouverture et fermeture de la sortie câbles supérieure couvercle de la sortie câbles écrou à oreilles (2) Guide d'installation...
  • Página 70 All manuals and user guides at all-guides.com Retrait et installation des barres de stabilisation de la porte arrière Vous pouvez retirer les barres inférieure et supérieure de stabilisation des portes arrière, pour faciliter l'acheminement des câbles. 1 Ouvrez les portes arrière. 2 Tirez les tiges de chaque côté...

  • Página 71: Couplage De Deux Racks

    All manuals and user guides at all-guides.com Couplage de deux racks AVERTISSEMENT: Compte tenu du poids et de la taille des armoires racks, ne couplez jamais deux racks sans vous faire assister par au moins une autre personne. 1 Retirez les deux racks de leur emballage et installez-les. 2 Retirez le kit de couplage de son emballage (voir la figure 1-18).
  • Página 72 All manuals and user guides at all-guides.com Figure 1-19. Mise en place des joints de garniture joint de garniture cadre du rack Guide d'installation...
  • Página 73 All manuals and user guides at all-guides.com 5 Fixez les supports de couplage. Positionnez les deux racks côte à côte. Ajustez les pieds réglables pour que les racks soient parallèles et dans le même plan horizontal. Pour savoir comment procéder, voir la section “Ajustement des pieds réglables”...
  • Página 74 All manuals and user guides at all-guides.com Guide d'installation...

  • Página 75: Index
