Manual de instrucciones
iTHERM CompactLine TM311

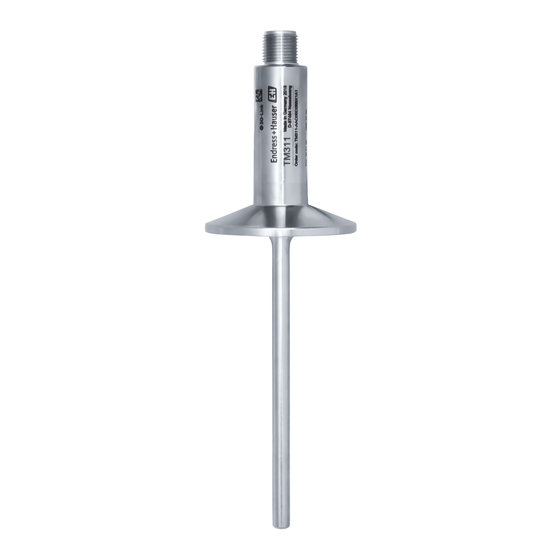

Sonda compacta de temperatura con IO-Link
Solutions
Services

Publicidad

Tabla de contenido
loading

Manuales relacionados para Endress+Hauser iTHERM CompactLine TM311

Resumen de contenidos para Endress+Hauser iTHERM CompactLine TM311

  • Página 1 Products Solutions Services BA01952T/23/ES/01.19 71453710 2019-04-01 Manual de instrucciones iTHERM CompactLine TM311 Sonda compacta de temperatura con IO-Link...
  • Página 2 CompactLine TM311 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Página 3: Tabla De Contenido

    CompactLine TM311 Índice de contenidos Índice de contenidos Sobre este documento ....4 Diagnósticos y localización y resolución de fallos ....26 Finalidad del documento .

  • Página 4: Sobre Este Documento

    Sobre este documento iTHERM CompactLine TM311 Sobre este documento Finalidad del documento Este manual de instrucciones contiene toda la información que pueda necesitarse durante las distintas fases del ciclo de vida del instrumento: desde la identificación del producto, recepción de entrada del instrumento, el almacenamiento del mismo, hasta su montaje, conexión, configuración y puesta en marcha, incluyendo la localización y resolución de...

  • Página 5: Símbolos En Gráficos

    • W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie indicado en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie indicado en la placa de identificación o escanee el código matricial en 2D (código QR) que presenta la placa de identificación...

  • Página 6: Documentación Estándar

    Sobre este documento iTHERM CompactLine TM311 1.3.1 Documentación estándar Tipo de documento Finalidad y contenidos del documento Información técnica Ayuda de planificación para su equipo Este documento contiene todos los datos técnicos del instrumento y proporciona una visión general sobre los distintos accesorios y otros productos que pueden pedirse para el instrumento.

  • Página 7: Instrucciones De Seguridad

    No está permitido someter el instrumento a modificaciones no autorizadas. Éstas pueden implicar riesgos imprevisibles. ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparaciones Para asegurar el funcionamiento seguro y fiable del instrumento, ‣...

  • Página 8: Seguridad Ti

    Instrucciones de seguridad básicas iTHERM CompactLine TM311 Seguridad TI Nuestra garantía es válida solo si el equipo está instalado y se utiliza tal como se describe en el Manual de instrucciones. El equipo está dotado de mecanismos de seguridad que lo protegen contra modificaciones involuntarias en los parámetros de configuración.

  • Página 9: Descripción Del Producto

    CompactLine TM311 Descripción del producto Descripción del producto Diseño Opciones  1: Conexión Ventajas: eléctrica, señal de • Conector M12 de 4 pines, reducción de costes y esfuerzos, se evita el salida cableado incorrecto 2: Caja del • Protección óptima, IP69 como estándar transmisor •...

  • Página 10: Recepción De Material E Identificación Del Producto

    A0040103 ¿Se proporciona la documentación técnica y todos los demás documentos necesarios, por ejemplo, los certificados? Si no se satisface alguna de estas condiciones, contacte con su centro Endress+Hauser. Identificación del producto Puede identificar el producto de las formas siguientes: •...

  • Página 11: Placa De Identificación

    • Sonda compacta de temperatura • Copia impresa del manual de instrucciones abreviado • Accesorios pedidos Nombre y dirección del fabricante Nombre del fabricante: Endress+Hauser Wetzer GmbH + Co. KG Dirección postal del fabricante: Obere Wank 1, D-87484 Nesselwang o www.es.endress.com Endress+Hauser...

  • Página 12: Almacenamiento Y Transporte

    Recepción de material e identificación del producto iTHERM CompactLine TM311 Almacenamiento y transporte Embale el equipo de tal modo que quede protegido con seguridad contra golpes durante el almacenamiento (y transporte). El embalaje original es el que ofrece la mejor protección.

  • Página 13: Montaje

    CompactLine TM311 Montaje Montaje Condiciones de instalación Información sobre las condiciones que deben darse en el punto de instalación para poder garantizar el uso correcto del equipo (por ejemplo, la temperatura ambiente, el grado de protección, la clase de clima, etc.), e información sobre las dimensiones del equipo →...
  • Página 14 Montaje iTHERM CompactLine TM311 A0040345  3 Instrucciones de instalación detalladas para cumplir con las normativas sanitarias Tubo de aspiración sanitario conforme a DIN 11851, únicamente con anillo obturador autocentrante y con certificado EHEDG Sensor con conexión de tubo de aspiración sanitario Tuerca deslizante con ranura Conexión de las contrapartes...

  • Página 15: Instrucciones Generales De Instalación

    CompactLine TM311 Montaje 2. Los acoplamientos Varivent® permiten un montaje enrasado. 5.1.3 Instrucciones generales de instalación El equipo presenta el mensaje de diagnóstico S825 si alcanza una temperatura 100 °C por condiciones no favorables (temperaturas de proceso elevadas, temperaturas ambiente elevadas, módulo de la electrónica cerca del proceso).

  • Página 16: Roscas Cilíndricas

    Es posible comprobar la capacidad de carga mecánica en función de la instalación y las condiciones de proceso mediante el módulo de dimensionado TW online para los termopozos en el software Applicator de Endress+Hauser →  32. 5.2.1 Roscas cilíndricas Para las roscas cilíndricas, es necesario utilizar juntas.

  • Página 17: Conexión Eléctrica

    CompactLine TM311 Conexión eléctrica Conexión eléctrica Condiciones para la conexión Si se requiere la conformidad con las normas 3-A, los cables de conexión eléctrica deben ser lisos, resistentes a la corrosión y fáciles de limpiar. Conexión del instrumento de medición AVISO Daños en el equipo.

  • Página 18: Conformidad Con El Grado De Protección

    Conexión eléctrica iTHERM CompactLine TM311 Conformidad con el grado de protección El grado de protección indicado está garantizado si el conector del cable M12x1 cumple con el grado de estanqueidad requerido. Para la conformidad con la protección IP 69 se dispone de cables de conexión de equipo adecuados con conectores rectos o acodados...

  • Página 19: Posibilidades De Configuración

    CompactLine TM311 Posibilidades de configuración Posibilidades de configuración Datos específicos del protocolo 7.1.1 Información IO-Link IO-Link es una conexión punto a punto para la comunicación entre el equipo y un administrador del IO-Link. La interfaz de comunicaciones de IO-Link permite el acceso directo a los datos de proceso y de diagnóstico.

  • Página 20: Integración En El Sistema

    Integración en el sistema iTHERM CompactLine TM311 Integración en el sistema Identificación ID del equipo 0x030100 (196864) ID del vendedor 0x0011 (17) Datos del proceso Cuando el equipo de medición funciona en modo digital, el estado de la salida de conmutación y el valor de la temperatura se transmiten desde IO-Link en la forma de datos...

  • Página 21: Lectura Y Escritura De Los Datos Del Equipo

    CompactLine TM311 Integración en el sistema Valor de proceso Valores Significado 2 = Manual/Fijo El valor medido puede usarse solo en un alcance limitado; por ejemplo: el modo de simulación de la variable medida está activo (C485) 3 = Válido El valor medido es válido...
  • Página 22 Integración en el sistema iTHERM CompactLine TM311 Identificador Índice Índice Tamaño Tipo de Acceso Valor por Rango de valores Almacenamiento (dec.) (hex.) (bytes) datos defecto de datos Retardo de la 2053 0x0805 UInteger8 0 … 99 s Sí conmutación Retardo del retroceso...
  • Página 23 CompactLine TM311 Integración en el sistema Identificador Índice Índice Tamaño Tipo de Acceso Valor por Rango de valores Almacenamiento (dec.) (hex.) (bytes) datos defecto de datos Valor de simulación del 3104 0x0C20 Flotante 0 °C (32 °F) –1E+20 a 1E+20 °C –...

  • Página 24: Datos De Equipo Específicos De Io-Link

    Integración en el sistema iTHERM CompactLine TM311 8.3.2 Datos de equipo específicos de IO-Link Identificador Índice (dec.) Índice (hex.) Tamaño (bytes) Tipo de datos Acceso Valor por defecto Número de serie 0x0015 Cadena – ID del producto 0x0013 Cadena TM311...

  • Página 25: Puesta En Marcha

    CompactLine TM311 Puesta en marcha Puesta en marcha Si se modifica una configuración existente, la operación de medición continúa. Verificación tras la instalación Efectúe las comprobaciones siguientes antes de la puesta en marcha del punto de medición: 1. Efectúe una verificación tras la instalación con la lista de comprobaciones →  16.

  • Página 26: Diagnósticos Y Localización Y

    Diagnósticos y localización y resolución de fallos iTHERM CompactLine TM311 Diagnósticos y localización y resolución de fallos 10.1 Localización y resolución de fallos generales Debido a las particularidades del diseño, el equipo no se puede reparar. Sin embargo, es posible enviar el equipo para una inspección →  32.
  • Página 27 CompactLine TM311 Diagnósticos y localización y resolución de fallos Carácter Símbolo Categoría del evento Significado alfabético  Fuera de El equipo está funcionando en condiciones que no cumplen las especificación especificaciones técnicas del mismo (p. ej., durante la fase de calentamiento o un proceso de limpieza).

  • Página 28: Visión General Sobre Las Informaciones De Diagnóstico

    Diagnósticos y localización y resolución de fallos iTHERM CompactLine TM311 10.3 Visión general sobre las informaciones de diagnóstico Mensaje de Comportamiento IO-Link IO-Link Texto sobre el Motivo Medida correctiva diagnóstico de diagnóstico Calificador del Código evento evento evento F001 Alarma...

  • Página 29: Comportamiento Del Equipo En El Caso De Producirse Un Fallo

    CompactLine TM311 Diagnósticos y localización y resolución de fallos Mensaje de Comportamiento IO-Link IO-Link Texto sobre el Motivo Medida correctiva diagnóstico de diagnóstico Calificador del Código evento evento evento S825 Aviso Aviso de IO- 0x1812 Temperatura de La temperatura de...

  • Página 30: Lista De Diagnósticos

    Diagnósticos y localización y resolución de fallos iTHERM CompactLine TM311 10.4 Lista de diagnósticos Si hay dos o más eventos de diagnóstico pendientes simultáneamente, en la lista de diagnósticos se muestran solo los 3 mensajes de diagnóstico con la prioridad más alta. La señal de estado determina la prioridad en la que se visualizan los mensajes de diagnóstico.

  • Página 31: Mantenimiento

    CompactLine TM311 Mantenimiento Mantenimiento No requiere labores de mantenimiento especiales. 11.1 Limpieza Es necesario limpiar el sensor siempre que sea necesario. También es posible efectuar la limpieza cuando el equipo está instalado (p. ej., limpieza in situ –CIP– / esterilización in situ –SIP–).

  • Página 32: Reparaciones

    Reparaciones iTHERM CompactLine TM311 Reparaciones Debido a las particularidades del diseño, el equipo no se puede reparar. 12.1 Piezas de recambio Las piezas de recambio disponibles en estos momentos se pueden encontrar online en: http://www.products.endress.com/spareparts_consumables. Al cursar pedidos de piezas de repuesto, indique siempre el número de serie del equipo.

  • Página 33: Accesorios Específicos Según El Equipo

    CompactLine TM311 Accesorios 13.1 Accesorios específicos según el equipo Accesorios Descripción Conexión soldada con separador cónico • Conexión soldada con cuello móvil con separador cónico, arandela y tornillo de presión de G½" • Material de las piezas en contacto con el proceso: 316L, PEEK •...
  • Página 34 Accesorios iTHERM CompactLine TM311 Accesorios Descripción Casquillo soldado con separador cónico • Casquillo soldado para rosca G½" y para rosca M12x1,5 (metal-metal) • Junta metálica; cónica • Material de las piezas en contacto con el proceso: 316L/1.4435 • Presión máx. de proceso de 16 bar (232 psi) 30 (1.18)
  • Página 35 CompactLine TM311 Accesorios Accesorios Descripción Casquillo para soldar para FTL31/33/20, • G¾", d=50 mm, con brida montaje en depósito • Material 316L • Rugosidad en μm (μin), 0,8 (31,5) • Número de producto: 52018765 (con certificado de inspección 26 (1.0) de EN10204-3.1 sobre materiales)

  • Página 36: Accesorios Específicos Para Comunicaciones

    Accesorios iTHERM CompactLine TM311 Accesorios Descripción Casquillo para soldar para FTL50 • G1", d=60 mm, con brida • Material 316L • Rugosidad en μm (μin), 0,8 (31,5) 29.6 (1.2) • Número de producto: 52001051 (sin certificado de inspección 24.6 (1.0) conforme a las normas EN10204-3.1 sobre materiales)

  • Página 37: Acoplamiento

    CompactLine TM311 Accesorios 13.2.1 Acoplamiento Accesorios Descripción • Acoplamiento M12x1; acodado, para terminación 35 (1.38) del cable de conexión por parte del usuario • Conexión a conector de caja M12x1 • Materiales del cuerpo: PBT/PA, • Tuerca tapón GD-Zn, niquelada •...

  • Página 38: Accesorios Específicos Para El Mantenimiento

    La aplicación ya contiene los datos de los equipos de Endress+Hauser que usted tiene. Endress+Hauser se encarga también de mantener y actualizar los registros de datos.

  • Página 39: Componentes Del Sistema

    CompactLine TM311 Accesorios 13.4 Componentes del sistema Accesorios Descripción Maestro IO-Link BL20 El maestro IO-Link de Turck para raíles DIN soporta PROFINET, EtherNet/IP y Modbus TCP. Con servidor web para una configuración sencilla. Accesorios Descripción Indicador de campo RIA16 El indicador de campo presenta la señal de medición analógica en el indicador. El indicador de cristal líquido (LCD) visualiza el valor que se está...

  • Página 40: Datos Técnicos

    Datos técnicos iTHERM CompactLine TM311 Datos técnicos 14.1 Entrada Rango de medición Pt100 (TF) básico –50 … +150 °C (–58 … +302 °F) iTHERM TipSens –50 … +200 °C (–58 … +392 °F) 14.2 Salida Señal de salida Código de producto 020, opción A...
  • Página 41 CompactLine TM311 Datos técnicos Carga = (U - 10 V) / 0,023 A (salidas de Carga(Ω) b máx. b máx. corriente) 15,75 V 24 V 10 V 30 V Tensión de alimentación (V CD) A0039780-ES Linealización/ Temperatura - lineal características de...

  • Página 42: Fuente De Alimentación

    Datos técnicos iTHERM CompactLine TM311 14.3 Fuente de alimentación Tensión de alimentación Versión de Tensión de alimentación electrónica IO-Link/ = 10 … 30 V , protegido contra inversión de polaridad 4 … 20 mA Las comunicaciones IO-Link solo están garantizadas si la tensión de alimentación es de, por lo menos 15 V.
  • Página 43 CompactLine TM311 Datos técnicos Sonda de temperatura sin electrónica Estándar Identificador Rango de medición Error de medición (±) Máximo Basado en valor medido ME = ± (0,15 °C (0,27 °F) + IEC 60751 Pt100 Cl. A –50 … +200 °C (–58 … +392 °F) 0,55 °C (0,99 °F)

  • Página 44: Influencias Operativas

    Datos técnicos iTHERM CompactLine TM311 Influencia de la tensión de alimentación (digital) = (30 - 24) x (0,004 % x 200 °C (360 °F)), mín. 0,05 °C (0,09 °F) 0,008 °C (0,014 °F) Influencia de la tensión de alimentación (D/A) = (30 - 24) x (0,003 % x 150 °C (302 °F)) 0,03 °C (0,05 °F)

  • Página 45: Entorno

    CompactLine TM311 Datos técnicos Tiempo de respuesta de T Pruebas en agua a 0,4 m/s (1,3 ft/s) conforme a IEC 60751; cambios de temperatura en aumentos de 10 K and T Tiempos de respuesta sin pasta conductora térmica Diseño Sensor 6 mm contacto directo, punta Pt100 (TF) básico...

  • Página 46: Construcción Mecánica

    Datos técnicos iTHERM CompactLine TM311 • Error medido máximo bajo pruebas de EMC: < 1 % del span • Inmunidad de interferencias conforme a la serie IEC/EN 61326, requisitos para zonas industriales • Emisión de interferencias conforme a la serie IEC/EN 61326, equipos de clase B IO-Link En el modo de I/O-Link solo se cumplen los requisitos de IEC/EN 61131-9.

  • Página 47: Sin Termopozo

    CompactLine TM311 Datos técnicos Sin termopozo (¼) (¼) (¼) (1/8) (1/8) A0040023 Sonda de temperatura con tuerca tapón con resorte, rosca G3/8" 3 mm para el termopozo ya instalado Sonda de temperatura con rosca macho NPT½" con resorte 3 mm para el termopozo ya instalado Sonda de temperatura sin conexión a proceso para instalar con un racor de compresión, con cuello de...
  • Página 48 Datos técnicos iTHERM CompactLine TM311 (¼) (¼) (¼) (¼) (¼) A0040024 Sonda de temperatura con abrazadera ISO2852 para DN12 hasta 21,3, DN25 hasta 38, DN40 hasta 51 Sonda de temperatura con conexión de tubo de aspiración sanitario DIN11851 para DN25/DN32/DN40/ DN50 Sonda de temperatura con sistema de sellado metálico G½"...

  • Página 49: Con Racor De Compresión

    CompactLine TM311 Datos técnicos Con racor de compresión A0040025 Sonda de temperatura con racor de compresión TK40, esférico, PEEK/316L, terminal de empalme, ⌀ 25 mm, para conexión soldada Sonda de temperatura con racor de compresión TK40, forma cilíndrica, terminal de empalme de Elastosil, ⌀...
  • Página 50 Datos técnicos iTHERM CompactLine TM311 (¼) (¼) (¼) (¼) (¼) (¼) A0040027 Sonda de temperatura con versión Tri-Clamp DN18 Sonda de temperatura con versión Clamp DN12 hasta 21,3 Sonda de temperatura con versión Clamp DN25 hasta 38/DN40 hasta 51 Sonda de temperatura con versión de sistema de sellado metálico, M12 × 1,5 Sonda de temperatura con versión de sistema de sellado metálico, G½"...
  • Página 51 CompactLine TM311 Datos técnicos (¼) (¼) A0040086 Sonda de temperatura con racor de compresión TK40, forma cilíndrica, terminal de empalme de Elastosil, ⌀ 30 mm, para conexión soldada Sonda de temperatura con racor de compresión TK40, forma esférica, terminal de empalme PEEK/316L, ⌀25 mm, para conexión soldada...
  • Página 52 Datos técnicos iTHERM CompactLine TM311 Debido a que las longitudes de inmersión U son cortas en el caso de diámetros de tubería pequeños, se recomienda el uso de elementos de inserción iTHERM TipSens. Endress+Hauser...

  • Página 53: Combinaciones Posibles Para Las Versiones De Termopozos Con Las Conexiones A Proceso Disponibles

    CompactLine TM311 Datos técnicos Combinaciones posibles para las versiones de termopozos con las conexiones a proceso disponibles Tipo y tamaño de la conexión a proceso Contacto directo, Termopozo,6 mm (¹⁄₄ in) 6 mm (¹⁄₄ in) Sin conexión a proceso (para instalar con un racor ...

  • Página 54: Rugosidad Superficial

    Datos técnicos iTHERM CompactLine TM311 Tipo y tamaño de la conexión a proceso Contacto directo, Termopozo,6 mm (¹⁄₄ in) 6 mm (¹⁄₄ in) Tipo N, 68 mm  SMS 1147 DN25  DN38  DN51  Peso 0,2 … 2,5 kg (0,44 … 5,5 lbs) para versiones estándar Material Las temperaturas indicadas en la siguiente tabla, para un régimen de funcionamiento en...
  • Página 55 CompactLine TM311 Datos técnicos Conexiones a proceso Racor de compresión Dimensiones Tipo TK40 Versión Propiedades técnicas di Entre caras • P = 40 bar (104 psi) a T máx. = +200 °C (+392 °F) para Aprox. G ½": 316L G ½", material del terminal...
  • Página 56 Datos técnicos iTHERM CompactLine TM311 Dimensiones Longitud de la Entre caras Tipo Versión Propiedades técnicas conexión roscada L1 M18x1,5 A0040090 NPT ¼" ANSI NPT ½" ANSI A0040091 Versión Dimensiones Tipo Propiedades técnicas d: D a Abrazadera conforme a la norma ISO 2852 Microclamp DN8-18 (0,5"-0,75")
  • Página 57 CompactLine TM311 Datos técnicos Tipo Propiedades técnicas Conexión a tubería sanitaria conforme a DIN 11851 • Con marcado 3-A y certificación EHEDG (solo con anillo obturador autocentrante y con certificación EHEDG) • Conforme a ASME BPE R0.4 R0.4 A0009561...
  • Página 58 Datos técnicos iTHERM CompactLine TM311 Dimensiones Longitud de la 1 (SW/AF) Tipo Versión G Propiedades técnicas conexión roscada L1 Rosca conforme a la norma ISO 228 (para casquillo para soldar Liquiphant) G¾" para adaptador FTL20/31/33 • P = 25 bar (362 psi) a máx.
  • Página 59 CompactLine TM311 Datos técnicos Dimensiones Tipo Versión Propiedades técnicas d A B APV Inline • P = 25 bar (362 psi) máx. 69 mm 99,5 mm 82 mm 19 mm • Con marca 3-A® y DN50 2xM8 (2,72 in)
  • Página 60 Datos técnicos iTHERM CompactLine TM311 Dimensiones en mm (in) Tipo Versión Propiedades técnicas D DN20 PN25 23 mm (0,91 in) DN25 PN25 29 mm (1,14 in) DN32 PN25 32 mm (1,26 in) G3/8” Serie DN13,5 PN25 13,5 mm 1,6 mm...

  • Página 61: Certificados Y Homologaciones

    Es posible comprobar la capacidad de carga mecánica en función de la instalación y las condiciones de proceso mediante el módulo de dimensionado TW online para los termopozos en el software Applicator de Endress+Hauser→  32. 14.7 Certificados y homologaciones Marcado CE El producto satisface los requisitos especificados en las normas europeas armonizadas.
  • Página 62 Datos técnicos iTHERM CompactLine TM311 Marcado EAC El producto satisface los requisitos legales establecidos en las directrices de la CEE. El fabricante confirma que el equipo ha pasado satisfactoriamente las verificaciones correspondientes dotándolo del marcado EAC. cCSAus El producto cumple los requisitos de seguridad eléctrica estipulados en CAN/CSA-C22.2 n.º...
  • Página 63 Calibración La calibración de fábrica se realiza conforme a un procedimiento interno en un laboratorio de Endress+Hauser acreditado por el Organismo Europeo de Acreditación (EA) conforme a ISO/IEC 17025. Puede pedirse por separado una calibración realizada conforme a las directrices de la EA (SIT/Accredia o DKD/DAkkS).

  • Página 64: Visión General Del Menús De Configuración Io-Link

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Visión general del menús de configuración IO- Link Las tablas siguientes proporcionan la lista de todos los parámetros que contiene el menú de configuración. No todos los submenús y parámetros están siempre disponibles en cada equipo, hay algunos que pueden dejar de ser visibles porque dependen de la configuración...
  • Página 65 CompactLine TM311 Visión general del menús de configuración IO-Link ▸ Simulación →  72 Simulación de la salida de corriente →  73 Valor de la salida de corriente →  73 Simulación del sensor →  73 Valor de simulación del sensor →...

  • Página 66: Descripción De Parámetros Del Equipo

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Equipo en tiempo de funcionamiento →  82 en la zona alta de temperaturas de proceso →  82 ▸ Canal de los datos de medición Descriptor MDC.Límite inferior →  83 Descriptor MDC.Límite superior...

  • Página 67: Descripción

    CompactLine TM311 Visión general del menús de configuración IO-Link Etiqueta específica de la aplicación →  67 Nombre del producto →  67 Texto sobre el producto →  68 Nombre proveedor →  68 Número de serie →  68 Versión de firmware...
  • Página 68 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Texto sobre el producto  Navegación  Identificación → Texto sobre el producto Descripción Muestra en el indicador el texto sobre el producto Indicación Sonda compacta de temperatura Información adicional Rol de usuario •...
  • Página 69 CompactLine TM311 Visión general del menús de configuración IO-Link Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Versión del hardware Navegación  Identificación → Versión del hardware Descripción Muestra en el indicador la versión del hardware Información adicional...

  • Página 70: Mantenimiento

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Tipo de equipo Navegación  Identificación → Tipo de equipo Descripción Muestra en el indicador el tipo de equipo Indicación 37 887 (0x93FF) Información adicional Rol de usuario • Operador •...
  • Página 71 CompactLine TM311 Visión general del menús de configuración IO-Link Diagnóstico efectivo 1  Navegación  Diagnóstico → Lista de diagnósticos → Diagnóstico efectivo 1 Descripción Muestra en el indicador el mensaje de diagnóstico activo que tiene el nivel de prioridad más alto.

  • Página 72: Información Adicional

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Marca de tiempo de ejecución 1 … 5 →  72 Diagnósticos anteriores 1 … 5  Navegación  Diagnóstico → Libro de registro de eventos → Diagnósticos anteriores 1 … 5 Descripción...
  • Página 73 CompactLine TM311 Visión general del menús de configuración IO-Link Simulación de la salida de corriente Navegación  Diagnóstico → Simulación → Simulación de la salida de corriente Descripción Utilice esta función para activar o desactivar la simulación de la salida de corriente.
  • Página 74 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Ajuste de fábrica Desactivar Información adicional Descripción Si hay una simulación activa, el administrador de dispositivos IO-Link emite un aviso (C485 - simulación variable de proceso). Debe ponerse fin a la simulación manualmente desde el menú...
  • Página 75 CompactLine TM311 Visión general del menús de configuración IO-Link Información adicional Descripción Si hay una simulación activa, el administrador de dispositivos IO-Link emite un aviso (C494 - simulación salida de conmutación). Debe ponerse fin a la simulación manualmente desde el menú de configuración. Si el equipo está desconectado y posteriormente durante la simulación se vuelve a conectar a la fuente de...
  • Página 76 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Valor mín. del sensor Navegación  Diagnóstico → Temperatura del sensor → Valor mín. del sensor Descripción Muestra la temperatura mínima medida en el pasado a la entrada del sensor (indicador de mínimo).
  • Página 77 CompactLine TM311 Visión general del menús de configuración IO-Link Información adicional Rol de usuario Especialista Sensor en tiempo de funcionamiento en la zona baja de temperaturas de proceso Navegación  Diagnóstico → Temperatura del sensor → Sensor en tiempo de funcionamiento en la zona baja de temperaturas de proceso Descripción...
  • Página 78 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Sensor en tiempo de funcionamiento en la zona alta de temperaturas de proceso  Navegación  Diagnóstico → Temperatura del sensor → Sensor en tiempo de funcionamiento en la zona alta de temperaturas de proceso Descripción...
  • Página 79 CompactLine TM311 Visión general del menús de configuración IO-Link Temperatura máx. del equipo →  79 Temperatura mín. del equipo →  80 Reinicio de los valores mín./máx. de la →  80 temp. del equipo →  80...
  • Página 80 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Temperatura mín. del equipo  Navegación  Diagnóstico → Temperatura del equipo → Temperatura mín. del equipo Descripción Muestra en el indicador la temperatura más baja que ha alcanzado el equipo en el pasado (indicador de mínimo).
  • Página 81 CompactLine TM311 Visión general del menús de configuración IO-Link Equipo en tiempo de funcionamiento en la zona baja de temperaturas de proceso  Navegación  Diagnóstico → Temperatura del equipo → Equipo en tiempo de funcionamiento en la zona baja de temperaturas de proceso Descripción...
  • Página 82 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Lower Lower Upper Upper Standard boundary extended extended boundary -50 °C -25 °C 0 °C 150 °C 175 °C 200 °C (-58 °F) (-13 °F) (32 °F) (302 °F) (347 °F) (392 °F)
  • Página 83 CompactLine TM311 Visión general del menús de configuración IO-Link Descriptor MDC.Límite inferior  Navegación  Diagnóstico → Canal de los datos de medición → Descriptor MDC.Límite inferior Descripción Muestra en el indicador el valor inferior del rango de medición.

  • Página 84: Aplicación

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Información adicional Rol de usuario • Operador • Mantenimiento • Especialista 15.1.3 Parámetro Navegación  Parámetro ▸ Parámetro ▸ Aplicación →  84 ▸ Sistema →  92 Aplicación Navegación ...

  • Página 85: Amortiguación

    CompactLine TM311 Visión general del menús de configuración IO-Link Selección • °C • °F • K Ajuste de fábrica °C Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Amortiguación Navegación  Parámetro → Aplicación → Sensor → Amortiguación Descripción...
  • Página 86 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Salida de conmutación Navegación  Parámetro → Aplicación → Salida de conmutación ▸ Salida de conmutación →  86 Modo de operación →  87 Valor del punto de conmutación →...
  • Página 87 CompactLine TM311 Visión general del menús de configuración IO-Link Histéresis activada Histéresis desactivada Q / T Q / T A0040967 A0040371 1.1 Variables de entrada 2.1 Variables de entrada 1.2 Salida de conmutación 2.2 Salida de conmutación Punto de conmutación (SP) Punto de conmutación (SP)
  • Página 88 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Ajuste de fábrica 100 °C Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Valor del punto de retroceso Navegación  Parámetro → Aplicación → Salida de conmutación → Valor del punto de retroceso Descripción...
  • Página 89 CompactLine TM311 Visión general del menús de configuración IO-Link Retardo del retroceso Navegación  Parámetro → Aplicación → Salida de conmutación → Retardo del retroceso Descripción Utilice esta función para introducir un tiempo de retardo que evite la conmutación constante en los valores cercanos al punto de retardo (RSP).
  • Página 90 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Ajuste de fábrica 0 °C Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Valor 20 mA Navegación  Parámetro → Aplicación → Salida de corriente → Valor 20 mA Descripción...
  • Página 91 CompactLine TM311 Visión general del menús de configuración IO-Link Compensación de corriente 20 mA Navegación  Parámetro → Aplicación → Salida de corriente → Compensación de corriente 20 mA Descripción Utilice esta función para introducir el valor de corrección para la salida de corriente en el final del rango de medición correspondiente a 20 mA.
  • Página 92 Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Sistema Navegación  Parámetro → Sistema ▸ Sistema Tiempo de funcionamiento →  92 Retardo de alarma →  92 Recuperar los ajustes de fábrica...
  • Página 93 CompactLine TM311 Visión general del menús de configuración IO-Link Información adicional Rol de usuario • Operador • Mantenimiento • Especialista Recuperar los ajustes de fábrica Navegación  Parámetro → Sistema → Recuperar los ajustes de fábrica Descripción Utilice esta función para restablecer la configuración del equipo a los ajustes de fábrica.

  • Página 94: Observación

    Visión general del menús de configuración IO-Link iTHERM CompactLine TM311 Desactivar el bloqueo de parámetros Navegación  Parámetro → Sistema → Desactivar el bloqueo de parámetros Descripción Utilice esta función para desbloquear el ajuste de los parámetros de equipo. Información adicional Rol de usuario •...
  • Página 95 CompactLine TM311 Visión general del menús de configuración IO-Link Entrada de datos de proceso. Estado del sensor Navegación  Observación → Entrada de datos de proceso → Entrada de datos de proceso. Estado del sensor Descripción Muestra en el indicador el estado del sensor.
