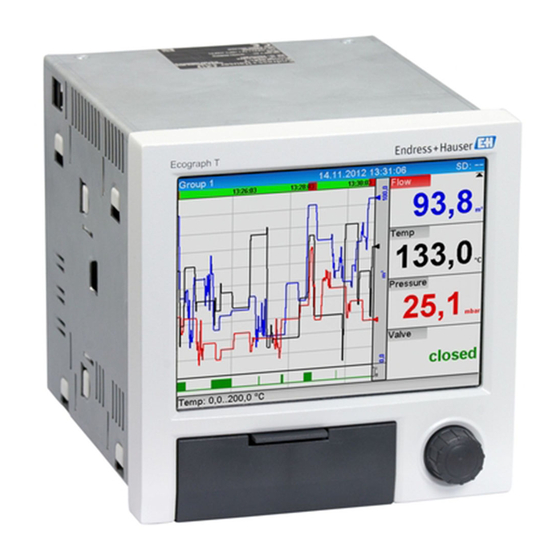

Ecograph T, RSG35
Gestor de datos universal
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
Información detallada sobre el equipo puede encontrarse en el
manual de instrucciones del equipo y en la documentación
complementaria:
Disponibles para todas las versiones del equipo mediante:
• Internet: www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Ecograph T RSG35
Resumen de contenidos para Endress+Hauser Ecograph T RSG35
- Página 1 Información detallada sobre el equipo puede encontrarse en el manual de instrucciones del equipo y en la documentación complementaria: Disponibles para todas las versiones del equipo mediante: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
- Página 2 Ecograph T, RSG35 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Configuración del servidor web HTTPS ............31 Endress+Hauser... -
Página 4: Sobre Este Documento
Procedimientos, procesos o acciones que son admisibles. que son preferibles. Prohibido Sugerencia Procedimientos, procesos o acciones Señala la información adicional. que están prohibidos. Referencia a documentación Referencia a páginas Referencia a gráficos … Serie de pasos Resultado de un paso Inspección visual Endress+Hauser... -
Página 5: Símbolos En Gráficos
• Endress+Hauser: Se abrevia por: "fabricante" o "suministrador" • Ecograph T RSG35: Se abrevia por: "equipo" o "equipo de medida" Instrucciones de seguridad básicas El funcionamiento seguro y fiable del equipo solo está garantizado si el usuario ha leído el manual de instrucciones de funcionamiento y cumple las instrucciones de seguridad contenidas en el mismo. -
