KA01522P/23/ES/01.21
71541665
2021-07-01
Products
Manual de instrucciones
abreviado

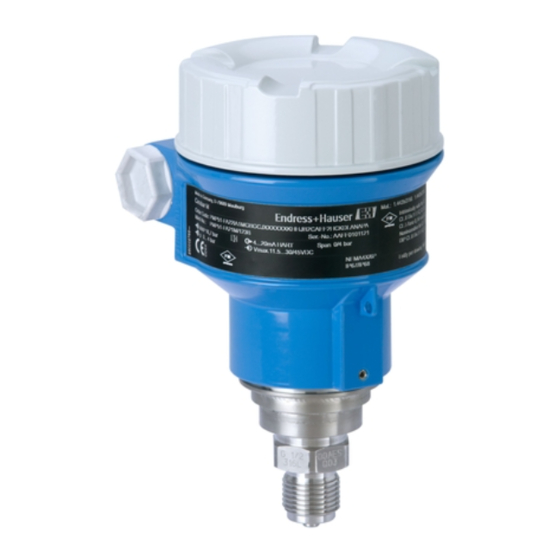

Cerabar M PMC51, PMP51,
PMP55
Medición de presión de proceso
Transmisor de presión con sensores de cerámica y
metal
Este manual de instrucciones abreviado no sustituye el manual
de instrucciones del equipo.
En el manual de instrucciones y en la documentación adicional
puede encontrarse información detallada sobre el equipo.
Disponibles para todas las versiones del equipo en
• Internet:
www.endress.com/deviceviewer
• Teléfono inteligente / Tableta: App de configuración de
Endress+Hauser
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Cerabar M PMC51
Resumen de contenidos para Endress+Hauser Cerabar M PMC51
- Página 1 Services KA01522P/23/ES/01.21 71541665 2021-07-01 Manual de instrucciones abreviado Cerabar M PMC51, PMP51, PMP55 Medición de presión de proceso Transmisor de presión con sensores de cerámica y metal Este manual de instrucciones abreviado no sustituye el manual de instrucciones del equipo.
- Página 2 Cerabar M PMC51, PMP51, PMP55 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Configuración con indicador de equipo (opcional) ..........20 Operaciones de configuración mediante el software de configuración de Endress+Hauser ....25 Bloqueo/desbloqueo de la configuración . -
Página 4: Sobre Este Documento
Sobre este documento Cerabar M PMC51, PMP51, PMP55 Sobre este documento Finalidad del documento El manual de instrucciones abreviado incluye toda la información imprescindible, desde la recepción de material hasta su primera puesta en marcha. Símbolos empleados 1.2.1 Símbolos de seguridad Símbolo... -
Página 5: Símbolos Para Determinados Tipos De Información
Cerabar M PMC51, PMP51, PMP55 Sobre este documento 1.2.4 Símbolos para determinados tipos de información Símbolo Significado "Permitted" Procedimientos, procesos o acciones que están permitidos. "Preferred" Procedimientos, procesos o acciones que son preferibles. Prohibido Procedimientos, procesos o acciones que están prohibidos. -
Página 6: Cálculo De La Rangeabilidad
Verificación en casos límite: ‣ En el caso de líquidos de proceso o de limpieza especiales, Endress+Hauser le proporcionará ayuda en la verificación de la resistencia a la corrosión que presentan los materiales que entran en contacto con dichos líquidos, pero no asumirá ninguna responsabilidad ni proporcionará... -
Página 7: Seguridad En El Lugar De Trabajo
No se permite efectuar modificaciones no autorizadas en el equipo porque pueden conllevar riesgos imprevisibles: ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparaciones Para asegurar el funcionamiento seguro y fiable del equipo: ‣... -
Página 8: Recepción De Material E Identificación Del Producto
Recepción de material e identificación del producto Cerabar M PMC51, PMP51, PMP55 Recepción de material e identificación del producto Recepción de material DELIVERY NOTE 1 = 2 A0016870 • ¿El código de producto indicado en el albarán de entrega (1) coincide con el indicado en la etiqueta adhesiva del producto (2)? •... -
Página 9: Placa De Identificación
Cerabar M PMC51, PMP51, PMP55 Recepción de material e identificación del producto Placa de identificación Véase el Manual de instrucciones. Identificación del tipo de sensor En el menú de configuración de los sensores de presión relativa aparece también el parámetro "Pos. -
Página 10: Instalación
Instalación Cerabar M PMC51, PMP51, PMP55 Instalación Condiciones de instalación 4.1.1 Dimensiones Dimensiones → véase la información técnica de la sección "Construcción mecánica" de Cerabar M TI00436P. Instrucciones generales de instalación • Equipos con una rosca G 1 1/2: Cuando fije el equipo en el depósito, debe disponer la junta plana sobre la superficie de estanqueidad de la conexión a proceso. -
Página 11: Instalación De
• Para PMP55, consúltese la sección "Instrucciones de instalación para equipos con sello separador – PMP55"→ 13. • Endress+Hauser ofrece un soporte de montaje que permite instalar el equipo en tubería o en pared.→ 14, sección "Montaje en tubería o pared (opcional)". - Página 12 Instalación Cerabar M PMC51, PMP51, PMP55 A0028472 Medición de presión en gases Monte el equipo Cerabar M de modo que la válvula de corte quede por encima del punto de medición y la condensación pueda pasar así al proceso. Medición de presión en vapores •...
-
Página 13: Aislamiento Térmico
Cerabar M PMC51, PMP51, PMP55 Instalación 4.4.2 Instrucciones de instalación para equipos con sellos separadores – PMP55 • Los equipos Cerabar M con sello separador se montan en conexión roscada o en conexión fijada con bridas o abrazaderas según el tipo de sello separador. -
Página 14: Montaje De La Junta De Perfil Para Adaptador Universal De Montaje De Proceso
Instalación Cerabar M PMC51, PMP51, PMP55 4.4.4 Montaje en pared y tubería (opcional) Véase el manual de instrucciones. 4.4.5 Montaje de la versión con "caja separada" Véase el Manual de instrucciones. 4.4.6 PMP51, versión preparada para montaje en sello separador; se recomienda la instalación soldada... -
Página 15: Conexión Eléctrica
Cerabar M PMC51, PMP51, PMP55 Conexión eléctrica Conexión eléctrica Conexión del equipo ADVERTENCIA El equipo puede estar conectado a tensión eléctrica. Riesgo de descargas eléctricas y/o de explosión. ‣ Compruebe que no hay ningún proceso sin controlar activado en el sistema. -
Página 16: Conexión De La Unidad De Medición
Especificaciones del cable 5.4.1 IO-Link Endress+Hauser recomienda el uso de cable de cuatro hilos trenzado. Carga para la salida de corriente Para garantizar la tensión terminal suficiente no hay que sobrepasar la resistencia de carga R máxima (incl. la resistencia de la línea), que depende de la tensión de alimentación U proporciona la fuente de alimentación. -
Página 17: Field Xpert Smt70, Smt77
Cerabar M PMC51, PMP51, PMP55 Configuración • Salida de corriente de fallo e indicador de "M803" ("Output": "MIN alarm current") • Comprobación periódica para determinar si es posible salir del estado de error Field Xpert SMT70, SMT77 Véase el manual de instrucciones. - Página 18 Configuración Cerabar M PMC51, PMP51, PMP55 6.1.2 Operaciones de configuración con menú de configuración Las operaciones desde el menú de configuración se basan en un concepto operativo con "roles de personal usuario" → 20. Métodos de Explicación Gráfico Descripción configuración...
-
Página 19: Operaciones De Configuración Sin Menú De Configuración
• Seleccione "Software" como tipo de producto • Seleccione "Device Driver" como tipo de software Seleccione IO-Link (IODD) IODD para Cerabar M PMC51, PMP51, PMP55 • Introduzca el nombre del equipo en el campo "Buscar texto". https://ioddfinder.io-link.com/ Buscar por •... -
Página 20: Operaciones De Configuración Con Menú De Configuración
Configuración Cerabar M PMC51, PMP51, PMP55 Función de los elementos de configuración Tecla(s) de configuración Significado "Zero" si se pulsa durante más de 3 Obtiene el valor inferior del rango (LRV) segundos • Modo de medición "Pressure" Como valor inferior del rango (LRV) se acepta la presión presente. - Página 21 Cerabar M PMC51, PMP51, PMP55 Configuración A0028500 Funciones: • Indicador de 8 dígitos para valores medidos, incl. signo y punto decimal, y gráfico de barras para la visualización de corriente de 4 a 20 mA. • Tres teclas para operaciones de configuración.
- Página 22 Configuración Cerabar M PMC51, PMP51, PMP55 – A0030013 Línea principal Valor Símbolo Unidad Gráfico barras Línea de información Teclas de configuración La tabla siguiente presenta los símbolos que pueden aparecer en el indicador local. Pueden mostrarse cuatro símbolos a la vez.
-
Página 23: Teclas De Configuración En El Módulo De Indicación Y Configuración
Cerabar M PMC51, PMP51, PMP55 Configuración 6.4.1 Teclas de configuración en el módulo de indicación y configuración Tecla(s) de configuración Significado • Navegación descendente en la lista de selección • Editar valores numéricos y caracteres en una función A0017879 • Navegación ascendente en la lista de selección •... - Página 24 Configuración Cerabar M PMC51, PMP51, PMP55 Ruta de acceso: "Setup" → "Extended setup" → "Current output" → "Set URV" "Set URV" Configuración El indicador local muestra el parámetro a modificar. La unidad "mbar" se mbar 1 0 0 . 0 0 0 define en otro parámetro y no puede cambiarse aquí.
-
Página 25: Operaciones De Configuración Mediante El Software De Configuración De Endress+Hauser
Cerabar M PMC51, PMP51, PMP55 Integración en el sistema Operaciones de configuración mediante el software de configu- ración de Endress+Hauser Véase el Manual de instrucciones. Bloqueo/desbloqueo de la configuración Véase el Manual de instrucciones. Recuperar los ajustes de fábrica (reset) Véase el manual de instrucciones. -
Página 26: Bloqueo/Desbloqueo De La Configuración
Puesta en marcha Cerabar M PMC51, PMP51, PMP55 Bloqueo/desbloqueo de la configuración Véase el Manual de instrucciones. Puesta en marcha sin menú de configuración 8.2.1 Modo de medición de presión Desde el teclado es posible activar las funciones siguientes del módulo de la electrónica inserto: •... -
Página 27: Modo De Medición De Nivel
Cerabar M PMC51, PMP51, PMP55 Puesta en marcha Especificación del valor superior del rango Hay la presión deseada para el valor superior del rango en el equipo. Mantenga la tecla "Span" pulsada durante por lo menos 3 segundos. ¿Se enciende brevemente el LED del módulo de la electrónica inserto? Sí... -
Página 28: Puesta En Marcha Con Menú De Configuración
Puesta en marcha Cerabar M PMC51, PMP51, PMP55 Haga un ajuste de posición (véase la información presentada al principio de la sección "Puesta en marcha") Existe presión en el equipo. Pulse las teclas "Zero" y "Span" simultáneamente durante por lo menos 3 segundos. -
Página 29: Operario/Mantenimiento/Experto
Cerabar M PMC51, PMP51, PMP55 Puesta en marcha Navegación "Main menu" → "Language" Permiso de escritura Operarios/Ingenieros de servicio/Expertos Descripción Seleccione el idioma que quiere utilizar con el indicador local. Opciones • "English" • "Another language" (según lo indicado en el pedido del equipo) •... - Página 30 Puesta en marcha Cerabar M PMC51, PMP51, PMP55 Descripción Selección de la unidad de presión. Al seleccionar otra unidad de presión, todos los parámetros específicos de presión se convierten automáticamente y se muestran expresados en la nueva unidad. Selección • mbar, bar •...
-
Página 31: Configuración De La Medición De Nivel
Cerabar M PMC51, PMP51, PMP55 Puesta en marcha Ejemplo • Valor medido = 2,2 mbar (0,033 psi) • Para corregir el valor medido se utiliza el parámetro "Pos. zero adjust" y se confirma con la opción "Confirm". Esto significa que se asigna el valor 0,0 a la presión presente. -
Página 32: Duplicado O Copia De Seguridad De Los Datos Del Equipo
Puesta en marcha Cerabar M PMC51, PMP51, PMP55 Duplicado o copia de seguridad de los datos del equipo Véase el Manual de instrucciones. Endress+Hauser... - Página 36 *71541665* 71541665 www.addresses.endress.com...
