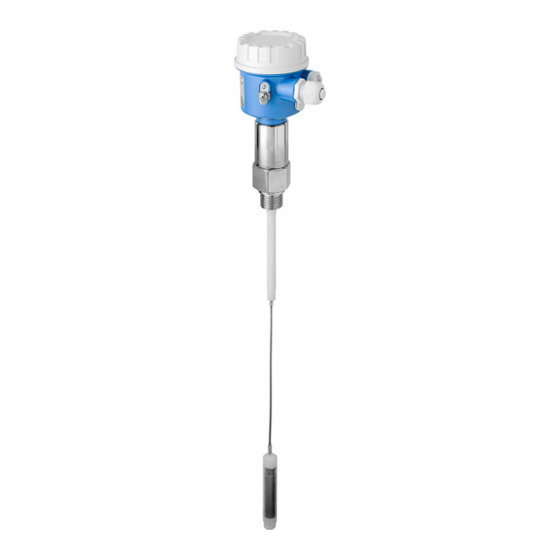

Endress+Hauser Liquicap M FMI52 HART Manual De Instrucciones
Ocultar thumbs
Ver también para Liquicap M FMI52 HART:
- Instrucciones de funcionamiento (108 páginas) ,
- Manual de instrucciones (100 páginas) ,
- Manual de instrucciones abreviado (29 páginas)
Manuales relacionados para Endress+Hauser Liquicap M FMI52 HART
Resumen de contenidos para Endress+Hauser Liquicap M FMI52 HART
- Página 1 Products Solutions Services KA01454F/23/ES/02.21 71523774 2021-02-01 Manual de instrucciones abreviado Liquicap M FMI52 HART Capacitivo Medición de nivel continua para líquidos...
-
Página 2: Tabla De Contenido
Índice de contenidos Liquicap M FMI52 HART Índice de contenidos Sobre este documento ............2 Convenciones usadas en el documento . -
Página 3: Símbolos Eléctricos
Liquicap M FMI52 HART Sobre este documento AVISO Este símbolo señala información sobre procedimientos y otros hechos importantes que no están asociados con riesgos de lesiones. 1.1.2 Símbolos eléctricos Corriente alterna Corriente continua y corriente alterna Corriente continua Conexión a tierra Borne de tierra que, por lo que se refiere al operador, está... - Página 4 Sobre este documento Liquicap M FMI52 HART Consejo Indica información adicional Referencia a documentación Referencia a páginas Referencia a gráficos Nota o paso individual que se debe respetar Serie de pasos Resultado de un paso Ayuda en caso de posibles problemas Inspección visual...
-
Página 5: Instrucciones De Seguridad Básicas
óptimas para funcionar de forma segura. Cumple las normas de seguridad general y los requisitos legales. Cumple con las directivas CE enumeradas en la Declaración de conformidad CE específica del equipo. Endress+Hauser lo confirma dotando al instrumento con la marca CE. -
Página 6: Recepción De Material E Identificación Del Producto
• Número de serie de la placa de identificación en la Operations APP de Endress+Hauser o use la Operations APP de Endress+Hauser para escanear el código de matriz bidimensional (código QR) de la placa de identificación... -
Página 7: Almacenamiento Y Transporte
Liquicap M FMI52 HART Recepción de material e identificación del producto L1 = Order Code.: IP66/ IP67 Ser.No.: L3 = NEMA4X Output: Dat.: A0040359 1 Placa de identificación Número de pedido Número de serie Módulo del sistema electrónico Valor de salida del módulo electrónico Temperatura ambiente en la caja Presión máx. -
Página 8: Montaje
Montaje Liquicap M FMI52 HART Montaje Requisitos para el montaje 4.1.1 Montaje del sensor El Liquicap M FMI52 se puede instalar verticalmente desde arriba. Compruebe que: • no se instale la sonda en la zona de la cortina de producto •... -
Página 9: Ejemplos De Instalación
Liquicap M FMI52 HART Montaje 100% ≥ 500 (19.7) A0040579 Unidad de medida mm (in) Rango de medición Longitud inactiva En caso de instalación en una boquilla, use la longitud inactiva L3. La calibración de 0 % y de 100 % se puede invertir. - Página 10 Montaje Liquicap M FMI52 HART Si la conexión a proceso de la sonda está aislada del depósito metálico por el material de la junta, la conexión de puesta a tierra de la caja de la sonda se debe conectar al depósito con una línea corta.
- Página 11 Liquicap M FMI52 HART Montaje A0040452 3 Una sonda con longitud inactiva para los depósitos aislados A0040453 4 Una sonda con la longitud inactiva totalmente aislada para el montaje de tubuladuras Acortamiento del cable de sonda Para información sobre el kit de acortamiento, véase el manual de instrucciones abreviado KA061F/00.
-
Página 12: Sonda Con Caja Separada
Montaje Liquicap M FMI52 HART A0040462 Sonda con caja separada L4 ≤ 6m (20 ) A0040473 5 Conexión de la sonda y caja separada Zona explosiva 1 Zona explosiva 0 Longitud del cable de sonda: máx. 9,7 m (32 ft) Longitud del cable: máx. -
Página 13: Alturas De Extensión: Caja Separada
Liquicap M FMI52 HART Montaje La longitud máxima del cable L4 y la longitud del cable de sonda L1 no pueden superar 10 m (33 ft). La longitud máxima del cable entre la sonda y la caja separada es 6 m (20 ft). La longitud de cable requerida se debe indicar durante el proceso para cursar el pedido de un Liquicap M con caja separada. -
Página 14: Placa De Montaje En Pared
Montaje Liquicap M FMI52 HART Caja de poliéster (F15) • B: 64 mm (2,52 in) • H1: 166 mm (6,54 in) Caja de aluminio (F17) • B: 65 mm (2,56 in) • H1: 177 mm (6,97 in) Parámetros D y H5 •... -
Página 15: Montaje En Pared
Liquicap M FMI52 HART Montaje 4.2.3 Montaje en pared 1 → 2 → A0042318 A0042319 A0042320 ‣ ‣ ‣ Atornille la placa de montaje en Antes de empezar a taladrar, Atornille en la pared la caja pared al tubo. señale en la pared la distancia separada. - Página 16 Montaje Liquicap M FMI52 HART Si es necesario acortar la conexión de cable o pasarla a través de una pared, es preciso separarla de la conexión a proceso. Desconexión del cable de conexión Asegúrese de que el cable de conexión y la sonda no giren al enroscar el tornillo de apriete.
- Página 17 Liquicap M FMI52 HART Montaje 7 → 8 → A0042117 A0042118 A0042119 ‣ ‣ ‣ Retire el conector de clavija del Afloje el tornillo para desconectar Afloje la tuerca (M4) del conector receptáculo. los cables amarillo y amarillo- de clavija.
-
Página 18: Comprobaciones Tras La Instalación
Montaje Liquicap M FMI52 HART gn/ye A0040734 7 Conexiones eléctricas Malla externa (no necesaria) Hilo negro (bk) (no necesario) Cable coaxial con conductor central y apantallamiento Suelde el hilo rojo (rd) con el núcleo central del cable coaxial (sonda) -
Página 19: Conexión Eléctrica
Liquicap M FMI52 HART Conexión eléctrica Conexión eléctrica Antes de conectar la alimentación, tenga en cuenta lo siguiente: • La tensión de alimentación debe coincidir con los datos especificados en la placa de identificación • Apague la tensión de alimentación antes de conectar el equipo •... - Página 20 Conexión eléctrica Liquicap M FMI52 HART A0040478 Entrada de cable Conexiones del módulo del sistema electrónico: tamaño máx. del cable 2,5 mm (14 AWG) Conexión a tierra en el exterior de la caja, tamaño máx. del cable 4 mm (12 AWG) ⌀d Diámetro del cable...
-
Página 21: Cableado Y Conexiones
Liquicap M FMI52 HART Conexión eléctrica • 12,0 … 36,0 V en áreas no peligrosas • 12,0 … 30,0 V en áreas de peligro Ex ia • 14,4 … 30,0 V en áreas de peligro Ex d Cableado y conexiones 5.2.1... -
Página 22: Asignación De Terminales
Conexión eléctrica Liquicap M FMI52 HART Suelte el prensaestopas. Inserte el cable. Conexión del módulo del sistema electrónico a la alimentación montada en la caja T13: A0040637 Desenrosque la tapa de la caja. Retire la tapa de la caja. Suelte el prensaestopas. - Página 23 Liquicap M FMI52 HART Conexión eléctrica – A0040479 Tensión de alimentación, resistencia para comunicaciones de 250 Ω Commubox FXA195 Borne de tierra Endress+Hauser...
-
Página 24: Conexión De Hart Con Otras Unidades De Alimentación
Opciones de configuración Liquicap M FMI52 HART 5.2.3 Conexión de HART con otras unidades de alimentación A0040750 8 Control remoto a través del protocolo HART Fuente de alimentación del transmisor, p. ej., RN221N con resistencia para comunicaciones Salida de conexión para Commubox FXA191, FXA195... -
Página 25: Elementos De Indicación Y Operación En El Módulo Electrónico Fei50H
Liquicap M FMI52 HART Opciones de configuración • los elementos de configuración del módulo electrónico FEI50H, • el indicador y el módulo de configuración, • el protocolo HART con el Commubox FXA195 y el software de configuración FieldCare • la consola HART DXR375 6.1.1... - Página 26 Opciones de configuración Liquicap M FMI52 HART • 5: Rango de medición: Seleccione el rango de medición en pF para: - rango de medición longitud de sonda < 6 m (20 ft) corresponde a 2 000 pF - rango de medición longitud de sonda > 6 m (20 ft) corresponde a 4 000 pF •...
-
Página 27: Configuración A Través Del Indicador Y El Módulo De Configuración Opcionales
Liquicap M FMI52 HART Opciones de configuración 6.1.2 Configuración a través del indicador y el módulo de configuración opcionales Elementos de indicación y operación A0040480 10 Elementos de indicación y operación Título del menú Código de elemento de una función visualizada Símbolos de las teclas... - Página 28 Opciones de configuración Liquicap M FMI52 HART A0032709 Si se está editando una función: Se abandona el modo de edición de la función en cuestión Si se está navegando: Se retrocede al nivel de menú inmediatamente superior Aumentar contraste A0032710...
-
Página 29: Configuración Del Equipo A Través De Fieldcare Device Setup
6.2.1 Alcance de las funciones Herramienta de Endress+Hauser para la gestión de activos de la planta (PAM) basada en FDT. Permite configurar todos los equipos de campo inteligentes de un sistema y le ayuda a gestionarlos. Usar la información de estado también es una forma sencilla pero efectiva de comprobar su y las condiciones en las que se encuentran. - Página 32 *71523774* 71523774 www.addresses.endress.com...
