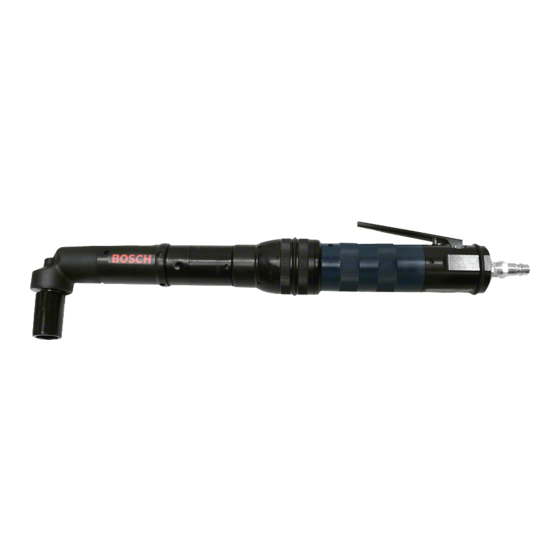

Bosch 0 607 452 603 Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Bosch Manuales
  4. Herramientas Eléctricas
  5. 0 607 452 603
  6. Manual del usuario
Bosch 0 607 452 603 Manual Del Usuario

Bosch 0 607 452 603 Manual Del Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 31

Enlaces rápidos

Descargar este manual
All manuals and user guides at all-guides.com
OBJ_BUCH-220-001.book Page 1 Tuesday, August 8, 2006 9:41 AM
1
0 607 452 603
0 607 452 604
0 607 452 605
Production Tools
www.boschproductiontools.com
