Reemplazo de las tapas laterales del molinete en el extremo de leva exterior

Esto es aplicable al extremo de leva interior y exterior. Las excepciones se indican cuando corresponde. Tenga en cuenta
que las tapas laterales son diferentes para el extremo de leva interior y exterior, consulte la figura
mayor referencia.
PELIGRO
Para evitar lesiones o la muerte por un arranque inesperado de la máquina, siempre apague el motor y quite la llave
del arranque antes de retirarse del asiento del operador por cualquier motivo.
1. Baje la plataforma y el molinete.
2. Apague el motor y quite la llave del arranque.
NOTA:
Las flechas en las siguientes ilustraciones apuntan a la parte frontal de la máquina.
3. Gire el molinete manualmente hasta que se pueda acceder
a la tapa lateral del molinete (A) que deba reemplazarse.
4. Retire los tres tornillos (B).
5. Quite los dos tornillos (A), las tuercas y el deflector de leva
exterior. Consérvelos para volver a instalar.
6. Levante el extremo de la tapa lateral del molinete (B) del
soporte (C).
215541
MANTENIMIENTO Y SERVICIO

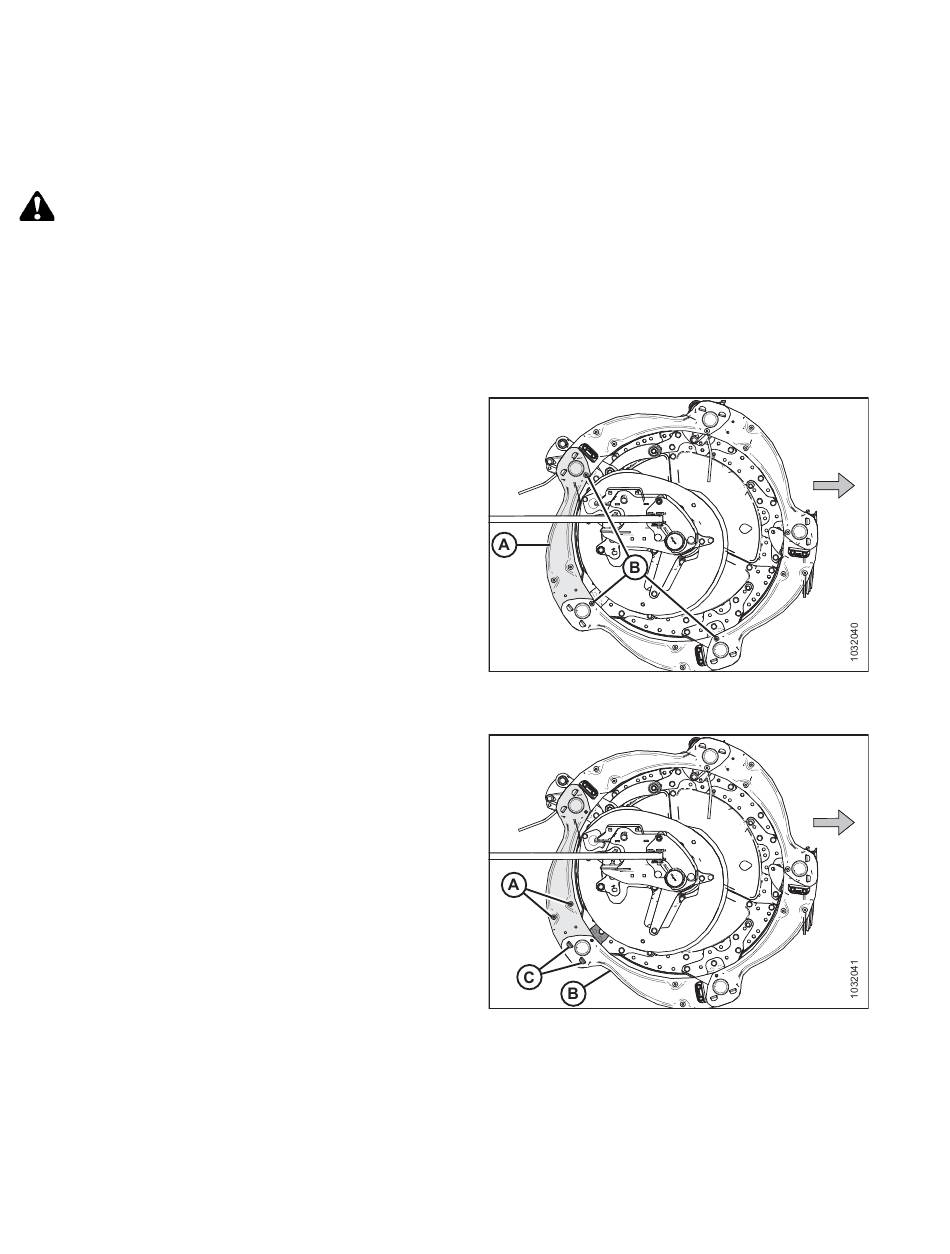

Figura 5.350: Tapas laterales del molinete: extremo
de leva exterior
Figura 5.351: Tapas laterales del molinete: extremo
de leva exterior
604
5.349, página 603 para
