Mitsubishi Electric Building
Air Conditioning Control System
Group remote controller
LIBRO DE INSTRUCCIONES
Lea cuidadosamente este libro antes de usar el temporizador. Le recomendamos que guarde el libro en lugar seguro en previsión de consultas futuras.

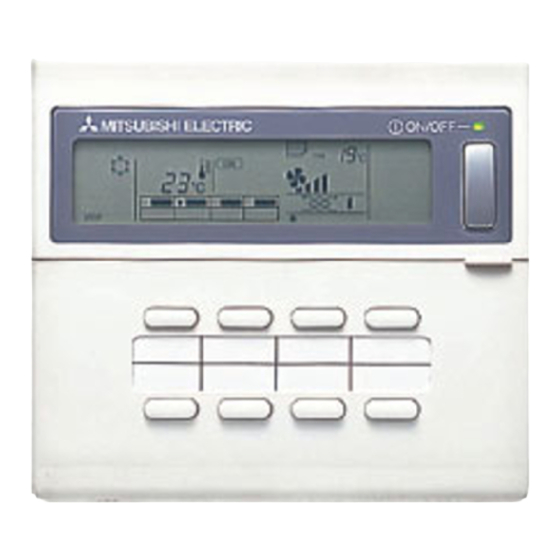

PAC-SC30GRA
CENTRALLY CONTROLLED
CHECK
ADDRESS
ON
OFF
GROUP
˚C
COLLECTIVE
GROUP
NOT AVAILABLE
ON/OFF
˚C
FILTER
CHECK MODE
TEST RUN

Publicidad

Tabla de contenido
loading

Manuales relacionados para Mitsubishi Electric PAC-SC30GRA

Resumen de contenidos para Mitsubishi Electric PAC-SC30GRA

  • Página 1 Mitsubishi Electric Building Air Conditioning Control System Group remote controller PAC-SC30GRA ON/OFF CENTRALLY CONTROLLED ˚C CHECK ADDRESS GROUP FILTER ˚C CHECK MODE TEST RUN COLLECTIVE GROUP NOT AVAILABLE LIBRO DE INSTRUCCIONES Lea cuidadosamente este libro antes de usar el temporizador. Le recomendamos que guarde el libro en lugar seguro en previsión de consultas futuras.

  • Página 2: Símbolos Y Términos

    ÍNDICE Página 1. Precauciones ....................132 Símbolos y términos ................132 Precauciones especiales ................ 133 2. Funciones ......................134 3. Nombre de los indicadores y sus funciones ............. 136 4. Funcionamiento ....................138 4-1. Cómo controlar un solo grupo ..............138 4-2.

  • Página 3: Precauciones Especiales

    Precauciones especiales ATENCIÓN Pida a su distribuidor o a un técnico especializado que le instale la unidad. • Cualquier fallo de instalación podría provocar una descarga eléctrica, un incendio, etc. Instale la unidad en un lugar que resista su peso. •...
  • Página 4 2. Funciones • Este controlador puede controlar hasta 16 aparatos de aire acondicionado y está equipado con todas las funciones de la tabla. <Lista de las funciones del controlador remoto de red> Funciones Descripción ON/OFF Permite encender y apagar un grupo o todos los grupos. (encendido/apagado) Permite cambiar entre los modos COOL (refrigeración), DRY (deshumi- Modo de funciona-...
  • Página 5 PAC-SC30GRA Unidad Unidad Cuando el sistema utilizado se compone sólo Cuando en el sistema utilizado el PAC-SC30GRA de PAC-SC30GRA. es controlado por otro controlador de sistema. El PAC-SC30GRA se utiliza como controlador El PAC-SC30GRA se utiliza como controlador del del sistema maestro y el grupo se configura a sistema esclavo.

  • Página 6: Nombre De Los Indicadores Y Sus Funciones

    FILTER CHECK GROUP TEST RUN GROUP REMOTE CONTROLLER PAC-SC30GRA A INDICADOR DE CONTROL DE UN GRUPO / J INDICADOR DEL TEMPORIZADOR: CONTROL COLECTIVO: Aparece en pantalla al instalar un TEMPORIZADOR Aparece el indicador “COLLECTIVE” al entrar en la DE PROGRAMAS (de venta por separado) y pantalla de control colectivo.
  • Página 7 ON/OFF CENTRALLY CONTROLLED ˚C GROUP FILTER ˚C COLLECTIVE GROUP NOT AVAILABLE 9 BOTÓN DE COMPROBACIÓN /PRUEBA DE 1 BOTÓN DE MODO DE FUNCIONAMIENTO: Sirve para cambiar entre los modos de refrigeración, FUNCIONAMIENTO: deshumidificación, modo automático y calefacción. Se utiliza sólo durante la inspección del aparato o la realización de pruebas, pero no durante su funciona- 2 BOTÓN DE AJUSTE DE LA TEMPERATURA: miento normal.

  • Página 8: Funcionamiento

    CHECK GROUP TEST RUN GROUP REMOTE CONTROLLER PAC-SC30GRA (1) Con la tapa cerrada: 1 Para encender y apagar los aparatos de aire acondicionado de cada grupo, utilice el botón ON/ OFF para un solo grupo. (2) Con la tapa abierta: 1 Mediante el SELECTOR DE GRUPO indique el grupo que desee controlar.

  • Página 9: Cómo Controlar Todos Los Grupos Simultáneamente

    TEST RUN GROUP REMOTE CONTROLLER PAC-SC30GRA (1) Con la tapa cerrada: 1 Para encender y apagar los aparatos de aire acondicionado de todos los grupos, utilice el botón ON/OFF general. (Este botón también puede utilizarse con el panel superior abierto.) (2) Con la tapa abierta: 1 Entre en la PANTALLA DE CONTROL COLECTIVO mediante el SELECTOR DE GRUPO.

  • Página 10: Cómo Ajustar Las Funciones

    4-3. Cómo ajustar las funciones En este apartado se describe el funcionamiento de los botones que permiten ajustar las siguientes funciones: MODO DE FUNCIONAMIENTO, AJUSTE DE LA TEMPERATURA, VELOCIDAD DEL VENTILADOR, DIRECCIÓN DEL AIRE, SOPLADO HORIZONTAL, AJUSTE DE LA VENTILACIÓN y PROGRAMACIÓN DE TEMPORIZADOR EXTERNO.
  • Página 11 (4) Soplado horizontal 1 Pulse el botón de soplado horizontal • Al pulsar se activará o des activará la función de soplado horizontal. [Ejemplo de pantalla] <Soplado horizontal <Soplado horizontal en marcha> apagado> ↔ Indicador variable Indicador apagado (5) Dirección del aire 1 Pulse el botón de dirección del aire •...

  • Página 12: Puesta A Cero Del Indicador Del Filtro

    5. Puesta a cero del indicador del filtro • El indicador parpadeará cuando el filtro esté sucio y deba limpiarlo. En el cuadro de FILTER selección de grupos también parpadeará el número del grupo al que corresponda el filtro. (1) Puesta a cero del indicador del filtro 1 Mediante el selector de grupo seleccione el grupo para el que quiera poner a cero el indicador del filtro.

  • Página 13: Configuración Inicial

    7. Configuración inicial 7-1. Configuración del controlador maestro Antes de empezar es necesario configurar el controlador. Esta configuración inicial consta de las siguientes partes: 7-1-1. Configuración de grupos 7-1-3. Cancelación de la configuración inicial 7-1-2. Configuración interconectada 7-1-4. Borrado colectivo Para llevar a cabo estas operaciones, primero tendrá...

  • Página 14: Configuración De Grupos

    Cuando la dirección del controlador remoto de grupo es 201, los grupos controla- dos se encuentran entre los grupos 1 a 8. Cuando la dirección del controlador remoto de grupo es 209, se encuentran entre los grupos 9 a 16. Dirección del PAC-SC30GRA Número del grupo controlado 1 to 8 9 to 16 1 Selección del grupo...
  • Página 15 (2) Si el grupo seleccionado posee unidades registradas, aparecerá en pantalla la unidad de dicho grupo a la que se haya asignado la dirección más baja. Dos segundos después, se mostrará también el tipo de unidad. Información de pantalla: Área de visualización de la temperatura predeterminada: dirección Área de visualización de la temperatura ambiente: tipo de unidad Ejemplo: grupos 1 y 2 no registrados y unidad interior registrada en el grupo 3 con la dirección...

  • Página 16: Selección De La Unidad

    2 Selección de la unidad (1) Seleccione la unidad que quiera registrar en el grupo seleccionado en el paso 1. • Cada vez que pulse el botón de ajuste de la temperatura , en el área de visualización de la temperatura predeterminada la dirección de la unidad irá...

  • Página 17: Borrado De Las Unidades De Un Grupo

    4 Borrado de las unidades de un grupo (1) Siga los pasos 1 y 2 hasta que aparezca en pantalla el número de la unidad que desee borrar. • Para borrar la unidad del grupo, pulse dos veces el selector de velocidad del ventilador CENTRALLY CONTROLLED ˚C CHECK...

  • Página 18: Configuración Interconectada

    7-1-2. Configuración interconectada • Consiste en configurar un grupo para que pueda funcionar con una unidad interconectada. • Configure la unidad interconectada cuando haya terminado de configurar los grupos. Sólo podrá hacerlo en aquellos grupos que posean unidades registradas. 1 Acceso a la pantalla de configuración de unidades interconectadas ↓...

  • Página 19: Selección De La Unidad Registrada

    (3) Una vez seleccionado el grupo, aparecerá en la pantalla la unidad con la dirección más baja de ese grupo. Información de la pantalla: Área de visualización de la temperatura predeterminada: dirección Área de visualización de la temperatura ambiente: tipo de unidad Ejemplo: grupo 1 no registrado y unidad interior con la dirección 003 registrada en el grupo 2.

  • Página 20: Registro De Unidades Interconectadas

    5 Registro de unidades interconectadas (1) Para registrar la unidad interconectada en un grupo pulse el botón TEST RUN (prueba de funciona- miento) mientras la información explicada en 4 esté en pantalla. • Si el registro se realiza con éxito aparecerá la siguiente pantalla. CENTRALLY CONTROLLED ˚C CHECK...

  • Página 21: Comprobación De Las Unidades Interconectadas Registradas

    (2) Para borrar los datos de la unidad interconectada pulse dos veces el selector de velocidad del ventilador CENTRALLY CONTROLLED ˚C CHECK ADDRESS GROUP FILTER ˚C CHECK MODE TEST RUN COLLECTIVE GROUP NOT AVAILABLE Una vez borrados los datos, en lugar del O bien indicador del tipo de unidad aparecerá...
  • Página 22 • Con la información en pantalla pulse el botón de ajuste de la ventilación para confirmar los datos de las demás unidades a las que se haya enlazado la unidad interconectada. Ejemplo: Cuando la unidad interconectada 020 se ha conectado a las siguientes unidades: Unidad interior: 001 (grupo 1) 002 (grupo 2)

  • Página 23: Cancelación De La Configuración Inicial

    7-1-3. Cancelación de la configuración inicial • Cuando haya configurado el grupo y la interconexión de los equipos, pulse simultáneamente el botón de puesta a cero del filtro y el botón de soplado horizontal (durante al menos dos segundos). • El sistema memorizará esta información y empezará a establecer la conexión de inicio. A continua- ción, mostrará...

  • Página 24: Funciones De Inicio Y Mantenimiento

    8. Funciones de inicio y mantenimiento 8-1. Autodiagnóstico • Esta función le permite repasar errores anteriores (códigos de error) memorizados en las unidades interiores. 1 Selección del grupo ↓ 2 Acceso a la pantalla de autodiagnóstico ↓ 3 Selección de la dirección de la unidad interior objeto del autodiagnóstico ↓...

  • Página 25: Visualización De Los Códigos De Error

    • Si utiliza los botones de ajuste de la temperatura , podrá seleccionar la dirección de unidades interiores registradas en otros grupos además del seleccionado en el paso 1. La información cambiará cada vez que pulse los botones de ajuste de la temperatura o el botón del temporizador externo Área de visualización del código de error...

  • Página 26: Función De Revisión De Averías

    8-2. Función de revisión de averías • Esta función le permite revisar las últimas diez averías producidas en el sistema. • En pantalla aparecerán la dirección de la unidad en la que se produjo la avería y el código de error. •...

  • Página 27: Recuperación De La Información Sobre Averías Anteriores

    3 Recuperación de la información sobre averías anteriores • Pulse el botón del temporizador externo para ver los códigos de error empezando por el más reciente. (Se le mostrará un máximo de 10 errores.) 4 Borrado de la información sobre averías anteriores •...
  • Página 28 This product is designed and intended for use in a residential, commercial or light-industrial environment. The product at hand is based on the following EU regulations: • Electromagnetic Compatibility Directive 89/336/EEC HEAD OFFICE MITSUBISHI DENKI BLDG MARUNOUCHI TOKYO 100-8310 TELEX J24532 CABLE MELCO TOKYO WT02946X01 Printed in Japan...
