Vis o geral
Controlos Descriç o
e
Para reiniciar o dispositivo,
prima o botão Restaurar du-
Botão Res-
rante menos de 5segundos.
taurar
e
Para restaurar as palavras-
-passe, prima e mantenha pre-
mido os botões Reset e CTRL
Botão
entre 5 e 10segundos.
CTRL e
Para restaurar as definições de
fábrica no dispositivo, prima e
mantenha premidos os botões
Restaurar e CTRL durante mais
de 10 segundos. Isto sobrepõe
todas as definições atuais.
Ligação USB
Ligação
USB
e
Para informações sobre as opções de ligação à
rede, consultar o manual do Aplicação web.
142
Vis o geral das ligações do dispo-
sitivo
Ligações no topo do dispositivo

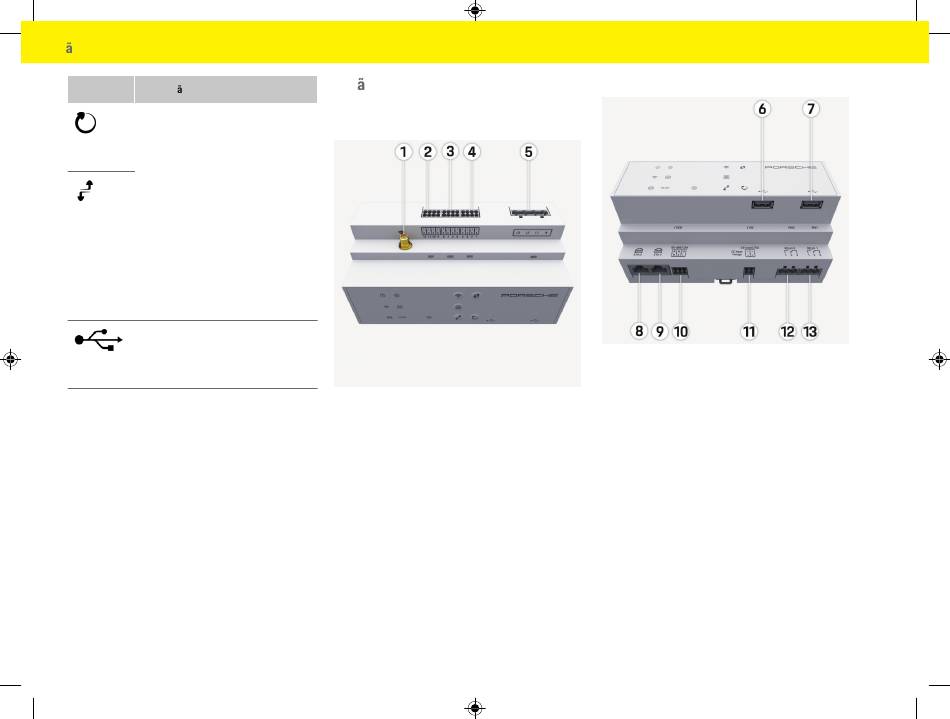

Fig. 74 Visão geral das ligações na parte superior do
dispositivo
Antena WiFi
1
Sensores de corrente (J301),
2/3/4
Sensores de corrente (J300),
Sensores de corrente (J200)
Medição de tensão (J400),
5
Intervalo de tensão: 100 V — 240 V (CA)(L-
-N)
Ligações na parte inferior do dispositivo
Fig. 75 Visão geral das ligações na parte inferior do
dispositivo
USB1
6
USB2
7
ETH 0
8
ETH 1
9
RS485/CAN (J1000) (não atribuído)
10
Fonte de alimentação (J102), 24 V (CC)
11
Relé (J900) (não atribuído)
12
Relé (J901) (não atribuído)
13
g Consulte o capítulo "Visão geral dos conectores" na
página 143.
