Installazione e collegamento

Panoramica del connettore J1000

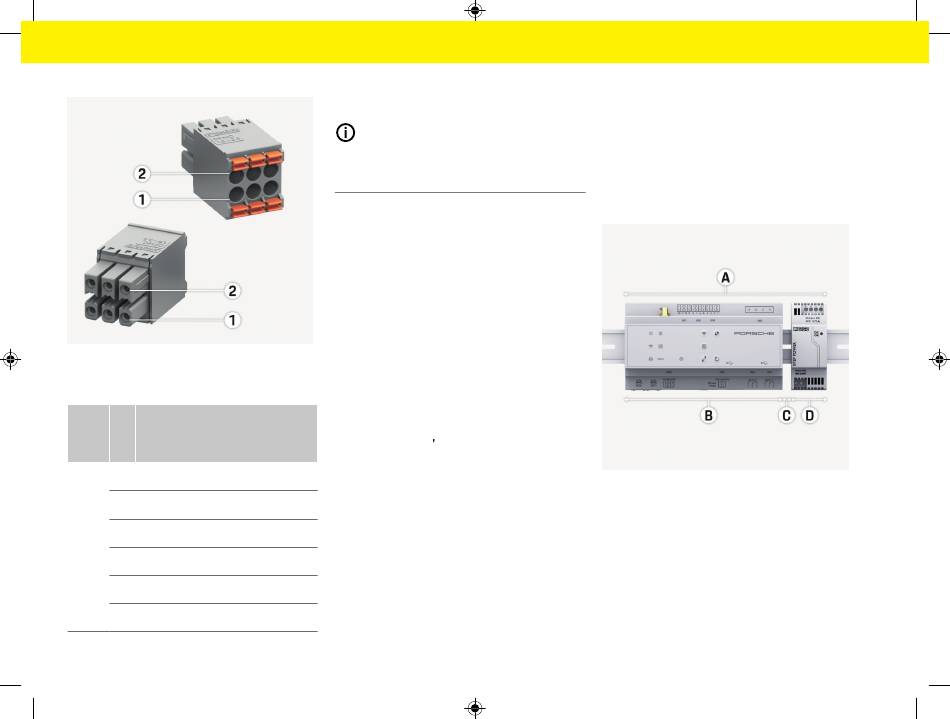

Fig. 52 Panoramica di J1000
Pin 1
1
Pin 2
2
Con- Pi Segnale
net- n
tore
J900 1 RS485 segnale B -
/
2 RS485 segnale A +
J901
3 Terra
4 Terra
5 CAN Low
6 CAN High
92

Collegamento alla rete elettrica

Montaggio di interruttori automatici
Informazione
I fusibili di protezione della linea non fanno parte della
dotazione e devono essere montati da un elettrotec-
nico.
La gestione energetica non dispone di fusibili interni,
pertanto gli ingressi della misurazione della tensione,
dell'alimentazione di tensione esterna e dei relè de-
vono essere protetti con prefusibili appropriati.
– L'utilizzo della gestione energetica richiede la
protezione da sovracorrente di tutti i cavi di
alimentazione. A tal fine occorre prestare atten-
zione a scegliere fusibili con caratteristica di
scatto sensibile.
– La scelta degli elementi di sicurezza dipende dai
componenti disponibili in commercio nel paese
di utilizzo.
– È necessario installare componenti con la cor-
rente e il tempo di apertura minimi.
Preparazione dell armadio degli interruttori
e fusibili generali
Per informazioni sull'ingombro di pianta della ge-
stione energetica:
g Fare riferimento al capitolo "Dati tecnici" a pa-
gina 103.
e
Per l'installazione della gestione energetica all'in-
terno dell'armadio degli interruttori e fusibili ge-
nerali, prevedere 11,5 unità di divisione su una
guida DIN.
e
Montare l'alimentatore della gestione energetica
a una distanza minima di 0,5 unità di divisione
dal rispettivo alloggiamento.
e
Proteggere tutte le interfacce elettriche da con-
tatti diretti/indiretti.
Fig. 53 preparazione dell'armadio degli interruttori e
fusibili generali
11,5 unità di divisione
A
9 unità di divisione
B
0,5 unità di divisione
C
2 unità di divisione
D
