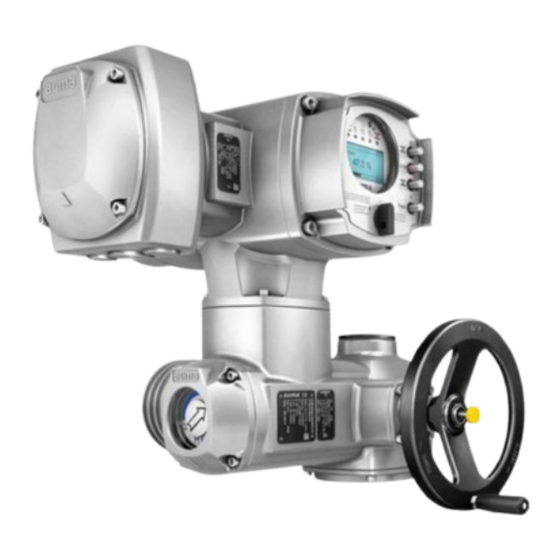

Actuadores multivueltas
SAEx 07.2
SAEx 16.2
SAREx 07.2
SAREx 16.2
Unidad de mando: electrónica
con control de actuador
ACExC 01.2 No intrusivo
Control
Paralelo
Profibus DP
Profinet
Modbus RTU
Modbus TCP/IP
Foundation Fieldbus
HART
Instrucciones de servicio
Montaje y puesta en servicio

Publicidad

Tabla de contenido
loading

Manuales relacionados para AUMA SAEx 07.2

Resumen de contenidos para AUMA SAEx 07.2

  • Página 1 Actuadores multivueltas SAEx 07.2 SAEx 16.2 SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica con control de actuador ACExC 01.2 No intrusivo Control Paralelo Profibus DP Profinet Modbus RTU Modbus TCP/IP Foundation Fieldbus HART Instrucciones de servicio Montaje y puesta en servicio...

  • Página 2: Tabla De Contenido

    Manual (Operación y ajuste) del control de actuador ACExC 01.2 Foundation Fieldbus Manual (Bus de campo de integración de dispositivos) del control de actuador ACExC 01.2 Foundation Fieldbus Puede encontrar documentación de referencia en Internet en http://www.auma.com. Índice Página Instrucciones de seguridad....................
  • Página 3 Indicaciones durante la puesta en servicio 8.2. Indicaciones en pantalla 8.2.1. Señales de actuador y válvula 8.2.2. Indicaciones de estado según la clasificación de AUMA 8.2.3. Indicaciones de estado según la recomendación NAMUR 8.3. Lámparas indicadoras en los mandos locales 8.4.
  • Página 4 14.2. Datos técnicos del control de actuador 14.3. Pares de apriete de tornillos Lista de piezas de repuesto....................15.1. Actuadores multivueltas SAEx 07.2 SAEx 16.2/SAREx 07.2 SAREx 16.2 KT/KM 15.2. Control de actuador ACExC 01.2 KT/KM 15.3. Control de actuador ACExC 01.2 KP/KPH 15.4.

  • Página 5: Instrucciones De Seguridad

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Instrucciones de seguridad Instrucciones de seguridad 1.1. Requisitos para la manipulación segura del producto El usuario de la instalación y el constructor de la misma deberán observar todos los...

  • Página 6: Rango De Aplicación

    Los cambios en el dispositivo solo están permitidos previo consentimiento por escrito del fabricante. 1.2. Rango de aplicación Los actuadores multivueltas AUMA SAEx 07.2 SAEx 16.2/SAREx 07.2 SAREx 16.2 están diseñados para la maniobra de válvulas industriales, p.ej., válvulas de globo, compuerta, mariposa, bola, etc.

  • Página 7: Avisos Y Advertencias

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Instrucciones de seguridad Los cierres especiales según IEC 60079-0 para cerrar espacios antideflagrantes deben tener los siguientes grados de resistencia: Como mínimo A*-70 para todos los cierres especiales, exceptuando los tornillos para la fijación de motores del tipo VKX...

  • Página 8: Descripción Breve

    (como p. ej., bus de campo, Ethernet y HART. App y software Con ayuda del software AUMA CDT para ordenadores de Windows (portátil o tablet) y con ayuda de la app AUMA Assistant, el actuador puede leer y seleccionar datos,...
  • Página 9 Figura 2: Comunicación vía Bluetooth AUMA CDT es un programa de ajuste y manejo de fácil uso para actuadores AUMA. AUMA CDT El software AUMA CDT se puede descargar gratuitamente desde nuestra página web www.auma.com.

  • Página 10: Placa De Características

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Placa de características ACExC 01.2 No intrusivo Foundation Fieldbus Placa de características Figura 4: Ubicación de las placas de características Placa de características del actuador Placa de características del control de actuador Placa de características del motor...
  • Página 11 Denominación del tipo Número de pedido Número de serie Esquema eléctrico del actuador Diagrama de cableado del control de actuador Tensión de red Clase de potencia AUMA de los conmutadores Temperatura ambiente admisible Grado de protección ambiental [10] Control [11] Código DataMatrix...

  • Página 12: Denominación Del Tipo

    Rosca para entradas de cable en la conexión eléctrica no se usa Descripciones de los datos de la placa de características Denominación del tipo Tabla 1: Descripción de la denominación del tipo del actuador (ejemplo de SAEx 07.2-F10) SAEx 07.2 -F10 SAEx Tipo SAEx = actuadores multivueltas para servicio todo-nada tipo SAREx = actuadores multivueltas para servicio de regulación,...
  • Página 13 (del motor) está dimensionado el conmutador. La potencia nominal del motor del actuador se indica en kW en la placa de características del motor. La asignación de las clases de potencia AUMA a las potencias nominales de los tipos de motor se puede consultar en las hojas de datos eléctricos aparte.
  • Página 14 SAREx 16.2 Unidad de mando: electrónica Placa de características ACExC 01.2 No intrusivo Foundation Fieldbus Con nuestra AUMA Assistant App puede escanear el código DataMatrix y obtener Código DataMatrix así como usuario autorizado acceso directo a documentos del producto relacionados con el pedido sin tener que introducir el número de pedido o de serie.

  • Página 15: Transporte Y Almacenamiento

    Peso aprox. [kg] Conector Ex AUMA con terminales atornillados (KT) Conector Ex AUMA con terminales atornillados (KP) Conector Ex AUMA con terminales en fila (KES), seguridad aumen- tada Ex e Conector Ex AUMA con terminales en fila (KES), protección antide-...
  • Página 16 SAREx 16.2 ADX... Véase la placa de características del motor El peso indicado incluye el actuador multivueltas AUMA NORM con motor de corriente trifásica, conexión eléctrica estándar, acoplamiento B1 y volante. En otros acoplamientos hay que tener en cuenta pesos adicionales.

  • Página 17: Almacenamiento

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Transporte y almacenamiento Tabla 9: Pesos de los acoplamientos Denominación del tipo Tamaño de brida [kg] A 07.2 A 10.2 A 14.2 A 16.2...

  • Página 18: Montaje

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Montaje ACExC 01.2 No intrusivo Foundation Fieldbus Montaje 5.1. Posición de montaje Si se utiliza grasa como tipo de lubricante, el producto aquí descrito se puede operar en cualquier posición de montaje.

  • Página 19: Vista General De Acoplamientos

    [3]. El acoplamiento A puede absorber fuerzas de empuje. Para adaptar los actuadores a acoplamientos A del cliente ya existentes con bridas de los tamaños F10 y F14 del año de construcción 2009 y anteriores, es necesario un adaptador. Éste se puede pedir a AUMA.

  • Página 20: 5.3.2.1. Montar El Actuador Multivueltas Con Acoplamiento A

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Montaje ACExC 01.2 No intrusivo Foundation Fieldbus 5.3.2.1. Montar el actuador multivueltas con acoplamiento A Si el acoplamiento A ya está montado en el actuador: Suelte los tornillos [3] al actuador multivueltas y retire el acoplamiento A [2].
  • Página 21 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Montaje Coloque el actuador sobre el husillo de la válvula de modo que los arrastradores de la tuerca de roce entren en el casquillo de salida.

  • Página 22: 5.3.2.2. Mecanización Final De La Tuerca De Roce Del Acoplamiento A

    Este paso de trabajo sólo es necesario con tuercas de roce en bruto o con orificio piloto. Información Versión exacta el producto, véase la hoja de datos del pedido o la AUMA Assistant App. Figura 17: Acoplamiento A Tuerca de roce Rodamiento de agujas axial [2.1] Disco de rodamiento axial...

  • Página 23: Acoplamientos B/C/D Y E

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Montaje 5.3.3. Acoplamientos B/C/D y E Figura 18: Principio de montaje Brida de actuador multivueltas (por ejemplo: F07) Eje hueco Casquillo de salida (ejemplos de ilustración) Eje de reductor/válvula...

  • Página 24: 5.3.3.1. Montar El Actuador Multivueltas Con Acoplamiento B

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Montaje ACExC 01.2 No intrusivo Foundation Fieldbus 5.3.3.1. Montar el actuador multivueltas con acoplamiento B Figura 19: Montaje de acoplamientos B Actuador multivueltas Válvula/reductor Eje de válvula/reductor Procedimiento Compruebe si las bridas de conexión cuadran.

  • Página 25: Accesorios De Montaje

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Montaje 5.4. Accesorios de montaje 5.4.1. Tubo de protección para válvulas de husillo ascendente Figura 20: Montaje del tubo de protección de husillo Tapa de protección para el tubo de protección del husillo de encaje...
  • Página 26 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Montaje ACExC 01.2 No intrusivo Foundation Fieldbus Compruebe si se dispone de la tapa de protección [1] del tubo de protección del husillo, que no esté dañada y colóquela o enrósquela firmemente en el tubo.

  • Página 27: Conexión Eléctrica

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica Conexión eléctrica 6.1. Notas generales Descarga eléctrica por tensión peligrosa. La no observancia puede suponer la muerte, graves lesiones para la salud o daños materiales.
  • Página 28 5,5 kW 63 A (g/R) I²t<5 500A²s La clase de potencia AUMA (A1, B1, ...) se indica en la placa de características del control de ac- tuador Si se utilizan disyuntores de circuito se debe observar la intensidad de arranque (I del motor (véase hoja de datos eléctricos).
  • Página 29 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica Recomendamos dimensionar los cables y terminales de conexión según su Cables de conexión, intensidad nominal (I ), (véase la placa de características del motor o la hoja prensaestopas, reduccio- de datos eléctricos).

  • Página 30: Vista General De Conexiones Eléctricas Auma

    6.2. Vista general de conexiones eléctricas AUMA La sección siguiente ofrece una vista general de las distintas conexiones eléctricas, que se describen en los capítulos siguientes. Tabla 18: Versiones (variantes) del conector múltiple AUMA Conexión eléctri- Figura Propiedades Descripción y montaje, véase...

  • Página 31: Conexión Eléctrica Kt/Km

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.3. Conexión eléctrica KT/KM Figura 23: Conexión eléctrica KT/KM Bloque de terminales atornillados/de resorte Marco de conexión La imagen muestra la versión KT Conexión eléctrica enchufable KT con terminales atornillados para conexión de...

  • Página 32: Abrir El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus 6.3.1. Abrir el recinto de terminales Figura 24: Abrir el recinto de terminales Tapa (la imagen muestra la versión KT en el tipo de protección contra ignición...

  • Página 33: Conectar Los Cables

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica Coloque los prensaestopas adecuados para los cables de conexión. Información: Obsérvese al seleccionar los prensaestopas el tipo de protección contra ignición (con homologación Ex e o Ex d) y un grado de protección IP...
  • Página 34 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus Conecte los cables de acuerdo con el diagrama de cableado correspondiente. Figura 26: Conectar cables al bloque de terminales Fijación de cables de mando con terminales de resorte...
  • Página 35 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica En caso de fallo: ¡tensión peligrosa si el conductor de toma de tierra NO está conectado! Posibilidad de descarga eléctrica.

  • Página 36: Conectar Los Cables De Bus

    [XK] Identificación de terminales según el diagrama de cableado (conexión del cliente): Canal 1: Terminales 31, 32, 33 y 39 Canal 2: Terminales 35, 36, 37 y 49 (sólo con redundancia AUMA I) Conectar los cables de bus: Conecte el cable de bus de campo.

  • Página 37: Cerrar El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.3.4. Cerrar el recinto de terminales Figura 29: Cerrar el recinto de terminales Tapa (la imagen muestra la versión KT en el tipo de protección contra ignición...

  • Página 38: Conexión Eléctrica Kp/Kph

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus 6.4. Conexión eléctrica KP/KPH Figura 30: Conexión eléctrica KP y KPH Terminales atornillados Marco enchufable (antideflagrante) Descripción breve Conexión eléctrica enchufable KP/KPH con terminales atornillados para contactos de fuerza y de mando.

  • Página 39: Abrir El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.4.1. Abrir el recinto de terminales Figura 31: Tapa (la imagen muestra la versión KP) Tornillos de la tapa Junta tórica...

  • Página 40: Conectar Los Cables

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus 6.4.2. Conectar los cables Tabla 22: Secciones transversales de conexión y pares de apriete de los terminales Nombre Secciones transversales de conexión...

  • Página 41: Saex 16.2 / Sarex

    [XK] Identificación de terminales según el diagrama de cableado (conexión del cliente): Canal 1: Terminales 31, 32, 33 y 39 Canal 2: Terminales 35, 36, 37 y 49 (sólo con redundancia AUMA I) Conectar los cables de bus: Conecte el cable de bus de campo.

  • Página 42: Cerrar El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus 6.4.4. Cerrar el recinto de terminales Figura 35: Cerrar el recinto de terminales Tapa (la imagen muestra la versión KP) Tornillos de la tapa Junta tórica...

  • Página 43: Conexión Eléctrica Kes

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.5. Conexión eléctrica KES Figura 36: Conexión eléctrica KES Terminales en fila Marco de conexión Descripción breve Conexión eléctrica enchufable KES con terminales en fila para contactos de fuerza y de mando.

  • Página 44: Abrir El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus 6.5.1. Abrir el recinto de terminales Figura 37: Abrir el recinto de terminales Tapa (la imagen muestra la versión para el tipo de protección contra ignición...

  • Página 45: Conectar Los Cables

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.5.2. Conectar los cables Tabla 24: Secciones transversales de conexión y pares de apriete de los terminales Nombre Secciones transversales de conexión...

  • Página 46: Conectar Los Cables De Bus

    [XK] Identificación de terminales según el diagrama de cableado (conexión del cliente): Canal 1: Terminales 31, 32, 33 y 39 Canal 2: Terminales 35, 36, 37 y 49 (sólo con redundancia AUMA I) Conectar los cables de bus: Conecte el cable de bus de campo.

  • Página 47: Cerrar El Recinto De Terminales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Conexión eléctrica 6.5.4. Cerrar el recinto de terminales Figura 41: Cerrar el recinto de terminales Tapa (la imagen muestra la versión para el tipo de protección contra ignición...

  • Página 48: Accesorios Para La Conexión Eléctrica

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Conexión eléctrica ACExC 01.2 No intrusivo Foundation Fieldbus Figura 43: Toma de tierra del soporte de pared Toma de tierra exterior (estribo) para la integración en la conexión equipotencial.

  • Página 49: Marco

    100 m como máximo. Recomendamos utilizar un juego de cables «LSW» de AUMA. Si no se va a utilizar el juego de cables de AUMA: Utilice cables flexibles y apantallados adecuados. Utilice un cable de datos apto para CAN separado del MWG con una im- pedancia propia de 120 ohmios (p.

  • Página 50: Operación

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Operación ACExC 01.2 No intrusivo Foundation Fieldbus Operación 7.1. Operación manual Para realizar ajustes y la puesta en servicio, así como en caso de fallo del motor o de la red eléctrica, el actuador se puede operar en la operación manual.

  • Página 51: Operación Motorizada

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Operación Figura 47: Volante sin/con protección contra sobrecarga Volante sin protección contra sobrecarga (estándar) Volante con protección contra sobrecarga/buje de seguridad (opcional) 7.2.

  • Página 52: Operación Remota Del Actuador

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Operación ACExC 01.2 No intrusivo Foundation Fieldbus Es posible que las superficies estén calientes debido a, p. ej., elevadas tempe- raturas ambiente o por fuerte radiación solar.

  • Página 53: Estructura Y Navegación

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Operación Figura 49: [1 4] Pulsadores o ayuda para la navegación Selector Pantalla Tabla 27: Funciones importantes de los pulsadores para el manejo del menú...

  • Página 54: Nivel De Usuario, Contraseña

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Operación ACExC 01.2 No intrusivo Foundation Fieldbus Figura 51: Caracterización con ID ID empieza con = Menú de estado ID empieza con = Menú principal Se puede cambiar entre el menú de estado S y el menú principal M: Cambiar de grupos Para ello, con el selector en la posición 0 (OFF), mantenga presionado el pulsador...

  • Página 55: Introducir Contraseña

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Operación Tabla 28: Usuarios y derechos Usuario (nivel) Derecho/Contraseña Observador (1) Comprobar ajustes No se precisa contraseña Operador (2) Cambiar ajustes Contraseña de fábrica: 0000...

  • Página 56: Bloqueo Temporal En Caso De Entrada Incorrecta De La Contraseña

    El bloqueo temporal se activa tanto en caso de entradas incorrectas a través de los mandos locales, como en caso de entradas incorrectas mediante herramientas de software (AUMA CDT, app AUMA Assistant). Tras cinco intentos fallidos consecutivos se bloquea la entrada durante un minuto.
  • Página 57 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Operación Pulse Ok . Cambiar idioma En la pantalla se visualiza: ▶ Idioma Pulse Ok . La indicación muestra el idioma ajustado, p. ej.: ▶ Deutsch La última línea de la indicación muestra:...

  • Página 58: Indicadores

    Si no se realiza ninguna entrada durante un periodo prolongado de tiempo (aprox. 1 minuto), la pantalla vuelve automáticamente al primer indicador de estado. 8.2. Indicaciones en pantalla Los menús y las funciones dependen del firmware del control de actuador. Si echa en falta menús o funciones, diríjase al servicio de AUMA.

  • Página 59: Señales De Actuador Y Válvula

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Indicadores En la línea de estado (línea superior de la pantalla) se indican el modo de operación Línea de estado [1], la presencia de un fallo [2] y el número de ID [3] de la indicación actual.
  • Página 60 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Indicadores ACExC 01.2 No intrusivo Foundation Fieldbus Par (S0002) La indicación S0002 muestra el par del eje. Tras aprox. 3 segundos aparece la indicación de barras. Figura 63: Par...

  • Página 61: Indicaciones De Estado Según La Clasificación De Auma

    Pausa en sentido CERRAR Pausa en sentido ABRIR Pausa en sentido ABRIR y CERRAR 8.2.2. Indicaciones de estado según la clasificación de AUMA Estas indicaciones están disponibles cuando el parámetro Clasif. diagnosis M0539 está ajustado al valor AUMA. Avisos (S0005) Cuando se emite un aviso, en la pantalla se indica S0005: el número de avisos emitidos...

  • Página 62: Indicaciones De Estado Según La Recomendación Namur

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Indicadores ACExC 01.2 No intrusivo Foundation Fieldbus Figura 68: Avisos Para más información, véase también <Solución de fallos>. No listo REMOTO (S0006) La indicación S0006 muestra las señales del grupo No listo REMOTO.
  • Página 63 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Indicadores Para más información, véase también <Solución de fallos>. Comprobación de funciones (S0009) La indicación S0009 muestra señales de la comprobación de funciones según la recomendación NAMUR NE 107.

  • Página 64: Lámparas Indicadoras En Los Mandos Locales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Indicadores ACExC 01.2 No intrusivo Foundation Fieldbus 8.3. Lámparas indicadoras en los mandos locales Figura 75: Ubicación y significado de las lámparas indicadoras Caracterización con símbolos (estándar) Caracterización con cifras 1...

  • Página 65: Indicadores Opcionales

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Indicadores 8.4. Indicadores opcionales 8.4.1. Indicador mecánico de posición (con autoajuste) Figura 76: Indicador mecánico de posición Posición final ABIERTO alcanzada Posición final CERRADO alcanzada...

  • Página 66: Señales (Señales De Salida)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Señales (señales de salida) ACExC 01.2 No intrusivo Foundation Fieldbus Señales (señales de salida) 9.1. Señales mediante bus de campo Las señales que se emiten mediante el bus de campo se pueden configurar. La configuración se define única y exclusivamente mediante los bloques transductores...

  • Página 67: Señales Analógicas (Salidas Analógicas)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Señales (señales de salida) 9.3. Señales analógicas (salidas analógicas) Las señales analógicas sólo están disponibles bajo las siguientes condiciones: Condiciones Señal: E2 = 0/4 20 mA (aislada galvánicamente)

  • Página 68: Puesta En Servicio (Ajustes Básicos)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes básicos) Ponga el selector en la posición 0 (OFF). Información: El selector no es un interruptor eléctrico. En la posición 0 (OFF) se evita el control del actuador.

  • Página 69: Ajuste De Los Limitadores De Par

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes básicos) Pulse Editar. En la pantalla se visualiza: ▶ Especialista (4) Registrar usuario Seleccione el usuario con Arrib.
  • Página 70 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) ACExC 01.2 No intrusivo Foundation Fieldbus Seleccione con Arrib. ▲ Abajo ▼: CERRAR o ABRIR ▶ Par descon. CERRAR ▶ Par descon. ABRIR El triángulo negro ▶indica la selección actual.

  • Página 71: Saex 16.2 / Sarex

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes básicos) 10.3. Ajustar el final de carrera Si la válvula no se puede maniobrar durante la puesta en servicio, sólo se puede ajustar una posición final.
  • Página 72 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) ACExC 01.2 No intrusivo Foundation Fieldbus Ajustar de nuevo la posición final CERRADO: Ajustar la posición final CERRADO CMD0009 9.1 Si la carrera es grande: Ponga el selector en posición de Operación local (LOCAL) y maniobre el actuador en operación motorizada con el pulsador...

  • Página 73: Maniobra De Prueba

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes básicos) 14. Haga su selección: Editar → volver al paso 12: Ajustar «de nuevo» la posición ABIERTO Esc →...
  • Página 74 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) ACExC 01.2 No intrusivo Foundation Fieldbus Conecte el actuador en sentido CERRAR y observe el sentido de giro en el indicador mecánico de posición.

  • Página 75: Comprobar El Sentido De Giro En El Eje Hueco/Husillo

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes básicos) 10.4.2. Comprobar el sentido de giro en el eje hueco/husillo Figura 80: Sentido de giro del eje hueco/husillo en la maniobra en sentido CERRAR (versión «cierre en sentido horario»)
  • Página 76 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes básicos) ACExC 01.2 No intrusivo Foundation Fieldbus Accione el actuador mediante el selector ABRIR, PARO, CERRAR. El final de carrera está correctamente ajustado si (señalización estándar): la lámpara indicadora amarilla/LED1 luce en la posición final CERRADO...

  • Página 77: Puesta En Servicio (Ajustes/Opciones En El Actuador)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes/opciones en el actuador) Puesta en servicio (ajustes/opciones en el actuador) En los actuadores en versión sin indicador mecánico de posición (tapa sin mirilla) no se debe realizar ningún ajuste en el actuador durante la puesta en servicio.

  • Página 78: Indicador Mecánico De Posición (Con Autoajuste)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) ACExC 01.2 No intrusivo Foundation Fieldbus Ignición de atmósferas explosivas por la formación de chispas Peligro de muerte o de graves lesiones.

  • Página 79: Comprobar / Ajustar La Etapa Del Engranaje Reductor

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes/opciones en el actuador) Una los dos discos inferiores con los símbolos (ABIERTO) y (CERRADO). El disco con la flecha se arrastra con ellos: Figura 84: Posición de ajuste en posición CERRADO...

  • Página 80: Indicador Mecánico De Posición Mediante Marca En La Tapa (Sin Autoajuste)

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) ACExC 01.2 No intrusivo Foundation Fieldbus Con ayuda de la tabla, compruebe si las vueltas/carrera coinciden con el ajuste del engranaje reductor (etapas 1 Tabla 30: Vueltas del actuador por carrera de la válvula y ajuste correspondiente del engranaje reductor...

  • Página 81: Ajuste Del Indicador Mecánico De Posición

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes/opciones en el actuador) 11.3.1. Ajuste del indicador mecánico de posición Maniobre la válvula hasta la posición final CERRADO.
  • Página 82 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Puesta en servicio (ajustes/opciones en el actuador) ACExC 01.2 No intrusivo Foundation Fieldbus Con ayuda de la tabla, compruebe si las vueltas/carrera del actuador coinciden con el ajuste del engranaje reductor (etapas 1 - 9).
  • Página 83 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Puesta en servicio (ajustes/opciones en el actuador) Figura 88: Unidad de mando con engranaje en U Tornillo Corona de transmisión...

  • Página 84: Solución De Fallos

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Solución de fallos ACExC 01.2 No intrusivo Foundation Fieldbus Solución de fallos 12.1. Fallos durante la puesta en servicio Tabla 33: Fallos durante el manejo/la puesta en servicio Fallo Descripción/Causa...
  • Página 85 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Solución de fallos Fallos y avisos a través de indicaciones de estado en la pantalla Indicación en pantalla Descripción/Causa Remedio S0009 Señal colectiva 08:...
  • Página 86 Para la descripción de las señales individuales, véase el manual (Funcionamiento y ajuste). Fallo interno Señal colectiva 14: Personal de servicio de AUMA Se ha producido un fallo interno. Presione el pulsador Detalles para ver señales individuales. Para la descripción de las señales individuales, véase el manual (Funcionamiento y ajuste).
  • Página 87 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Solución de fallos Fallos y averías Indicación en pantalla Descripción/Causa Remedio Sec.fases incorrecta Las conexiones de los conductores externos L1, L2 Cambie la secuencia de las conexiones de los y L3 no se han realizado en la secuencia correcta.

  • Página 88: Fusibles

    Ponga el selector en la posición REMOTO. Servicio activo Servicio mediante interface de servicio (Bluetooth) Finalice el software de servicio. y software de servicio AUMA CDT. Bloqueado El actuador se encuentra en el modo de operación Compruebe el ajuste y el estado de la función <Li- Bloqueado.

  • Página 89: Cambiar Los Fusibles F1/F2

    Solución de fallos Tabla 39: Fusible secundario F3 (alimentación interna de 24 V DC) Fusible G conforme a IEC 60127-2/III Art. n° de AUMA Tamaño 5 x 20 mm Salida de tensión (fuente de alimentación) = 24 V 2,0 A T; 250 V K006.106...

  • Página 90: Cambiar/Comprobar Los Fusibles

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Solución de fallos ACExC 01.2 No intrusivo Foundation Fieldbus 12.3.2.2. Cambiar/comprobar los fusibles F3/F4 Información: En el modelo con conexión eléctrica del tipo KP/KPH, los fusibles F1/F2 se encuentran también en la pletina de la fuente de alimentación.
  • Página 91 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Solución de fallos Con el selector en posición Operación remota (REMOTO) con el comando Reset mediante el bus de campo. Comprobación de la protección del motor La capacidad de funcionamiento de la protección del motor se debe comprobar a...

  • Página 92: Mantenimiento Y Reparaciones

    Los trabajos de reparación y mantenimiento deben ser realizados sólo con el equipo fuera de servicio. AUMA AUMA ofrece amplias prestaciones de servicio, como reparación y mantenimiento, Service & Support o también cursillos para los clientes. Las direcciones de contacto se pueden consultar en Internet (www.auma.com).

  • Página 93: Desconexión De La Red Eléctrica

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Mantenimiento y reparaciones Tabla 42: Cantidad de grasa para el rodamiento del acoplamiento A Acoplamiento A 07.2 A 10.2 A 14.2 A 16.2...

  • Página 94: Desconexión De La Red Eléctrica Con Conexión Eléctrica Kp/Kph Y Kes

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Mantenimiento y reparaciones ACExC 01.2 No intrusivo Foundation Fieldbus Limpie las superficies de contacto del conector, la tapa y la carcasa. Colocar el conector: Preserve las superficies de contacto con un agente anti-corrosión no ácido.

  • Página 95: Mantenimiento

    Los cables de conexión eléctrica se deben tender correctamente y sin deterioros. Si es necesario, retoque los daños de pintura para evitar corrosión. AUMA puede suministrar pintura original en pequeñas cantidades bajo demanda.

  • Página 96: Disposición Y Reciclado

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Mantenimiento y reparaciones ACExC 01.2 No intrusivo Foundation Fieldbus Antes de cerrar las uniones, consérvelas con un protector contra la corrosión no ácido (p. ej., Esso Rust-BAN 397) Asegúrese de que todas las tapas de las carcasas se tratan con cuidado y que...

  • Página 97: Datos Técnicos

    La versión exacta se debe consultar en la hoja de datos técnicos del pedido. La hoja de datos técnicos del pedido se puede descargar de Internet en http://www.auma.com en alemán y en inglés (previa entrada del número de pedido). 14.1.
  • Página 98 Hasta 100 % de humedad relativa del aire en todo el rango de temperatura admisible Grado de protección ambiental se- IP68 con motor de corriente trifásica AUMA con motores de corriente alterna AUMA de los tipos AE..., gún DIN EN 60529 VE..., AC..., VC...con motores de corriente alterna AUMA de los tipos AE..., VE...con motor de corriente...

  • Página 99: Datos Técnicos Del Control De Actuador

    Datos técnicos Condiciones de servicio Resistencia a vibraciones según 2 g, de 10 a 200 Hz (AUMA NORM), 1 g, de 10 a 200 Hz (para actuadores con control de actuador IEC 60068-2-6 AMExC o ACExC) Resistente a las oscilaciones y vibraciones durante el arranque de la instalación y en caso de fallo de esta.
  • Página 100 Unidad de tiristores para tensiones de red de hasta 500 V AC (recomendado para actua- dores de regulación) para las clases de potencia B1, B2 y B3 de AUMA Los contactores-inversores se han diseñado para una vida útil de 2 millones de arrancadas. Para los casos de aplicación con una frecuencia de conmutación superior, recomendamos el uso de unidades...
  • Página 101 Bluetooth SPP (Serial Port Profile). Bluetooth Accesorios necesarios: AUMA CDT (herramienta de puesta en servicio y diagnosis para PCs basados en Windows) AUMA Assistant App (herramienta de puesta en servicio y diagnosis para dispositivos Android) Funciones de aplicación Estándar:...
  • Página 102 (opción) de hasta 4 kV Conexión eléctrica Estándar: Conector Ex AUMA con terminales atornillados (KP), máx. 38 terminales de control / tensión alimentación máx. 525 V AC Opciones: Conector Ex AUMA con terminales en fila (KES), seguridad aumentada Ex e Conector Ex AUMA con terminales en fila (KES), protección antideflagrante Ex d...
  • Página 103 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Datos técnicos Adicionalmente en las versiones con MWG en el actuador Ajuste de finales de carrera y limitadores de par mediante los mandos locales Señal de limitador de par...
  • Página 104 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Datos técnicos ACExC 01.2 No intrusivo Foundation Fieldbus Bloques funcionales del interface Foundation Fieldbus Bloques funcionales 8 bloques funcionales Discrete Output (DO) para señales de salida discretas, p. ej.: para señales de salida...
  • Página 105 EN 60529) El recinto de terminales está sellado también contra el interior del control (double sealed) El grado de protección ambiental IP68 cumple los siguientes requisitos según AUMA: Profundidad del agua: máximo 8 m de columna de agua Duración de la inmersión bajo agua: máx. 96 horas Hasta 10 operaciones durante la inmersión...

  • Página 106: Pares De Apriete De Tornillos

    Para la señal de posición se requiere un MWG en el actuador. Programa de configuración AUMA-CDT (herramienta de puesta en servicio y diagnosis para PCs basados en Windows) AUMA Assistant App (herramienta de puesta en servicio y diagnosis para dispositivos Android) Información adicional...

  • Página 107: Lista De Piezas De Repuesto

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Lista de piezas de repuesto Lista de piezas de repuesto 15.1. Actuadores multivueltas SAEx 07.2 SAEx 16.2/SAREx 07.2 SAREx 16.2 KT/KM...
  • Página 108 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.

  • Página 109: Control De Actuador Acexc 01.2 Kt/Km

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Lista de piezas de repuesto 15.2. Control de actuador ACExC 01.2 KT/KM...
  • Página 110 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.

  • Página 111: Control De Actuador Acexc 01.2 Kp/Kph

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Lista de piezas de repuesto 15.3. Control de actuador ACExC 01.2 KP/KPH...
  • Página 112 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.

  • Página 113: Control De Actuador Acexc 01.2 Kes

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Lista de piezas de repuesto 15.4. Control de actuador ACExC 01.2 KES...
  • Página 114 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.
  • Página 115 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus...
  • Página 116 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus...

  • Página 117: Índice Alfabético

    SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Índice alfabético Índice alfabético Cable de bus de campo Cable de conexión Cables Accesorios (conexión eléctri- Cables de bus 36, 41, 46 Cables de conexión...
  • Página 118 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica Índice alfabético ACExC 01.2 No intrusivo Foundation Fieldbus Factor de potencia Mandos locales Fallo Manejo del menú Fallo - Indicación en pantalla 59, 62 Maniobra de prueba...
  • Página 119 SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2 Unidad de mando: electrónica ACExC 01.2 No intrusivo Foundation Fieldbus Índice alfabético Pantalla (indicaciones) Salidas digitales Par - Indicación en pantalla Sentido de giro 73, 75 Placa de características Señal de entrada Placa de prueba Señales...
  • Página 120 Tel +49 7631 809 - 0 Fax +49 7631 809 - 1250 info@auma.com www.auma.com AUMA Iberia, S.L.U. ES 43480 Vila-Seca (Tarragona) Tel. +34 977 391 109 aumaiberia@auma.com www.auma.com Y005.903/007/es/1.21 Encontrará información detallada sobre los productos de AUMA en Internet: www.auma.com...
