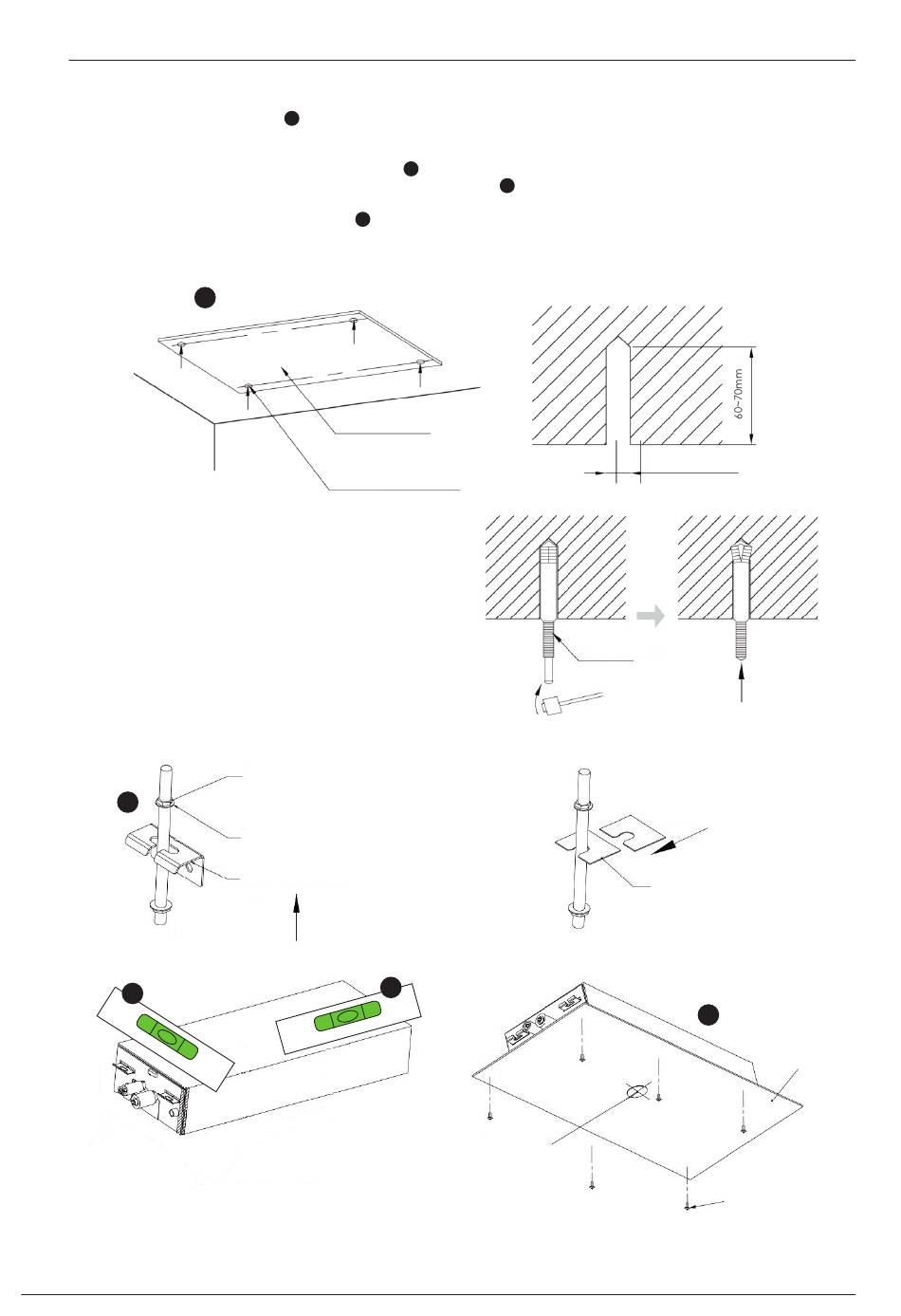

11.3. INSTALACIÓN DE LA UNIDAD INTERNA
1. Seleccionar la posición de montaje en el techo.
2. Determinar los puntos de perforación de la pared, utilizando como referencia el patrón de cartón suministrado. Marcar el
techo o la pared y retirar el patrón (
3. La unidad debe estar sostenida con pernos o barras roscadas M10 (no suministrados), fijados firmemente a la pared o al techo.
4. Fijar correctamente la unidad a las barras roscadas con los pernos y las arandelas suministradas, apretando los pernos y las
arandelas a los estribos metálicos fijados a la unidad (
5. Asegurarse de que la unidad se encuentre nivelada en ambos ejes (
6. Antes de continuar, asegurarse de que la unidad esté instalada correctamente en el techo, respetando las indicaciones de
la altura, suministradas en el capítulo anterior (
B
C
12
).
A
D
A
Dima cartón
posición del agujero
varilla roscada (no suministrado)
tornillos de fijación (incluido)
los soportes de acoplamiento unidad
);
B
).
C
).
C
ø
espigas de expansión
Elementos de fijación para la fijación
de papel arandelas momentáneos
(Siempre)
D
tornillos proporcionado
plantilla de cartón
para el control de la
huella de accesorio
GLC1 obligatoria
