NEC MultiSync P212 Manual De Usuario página 9

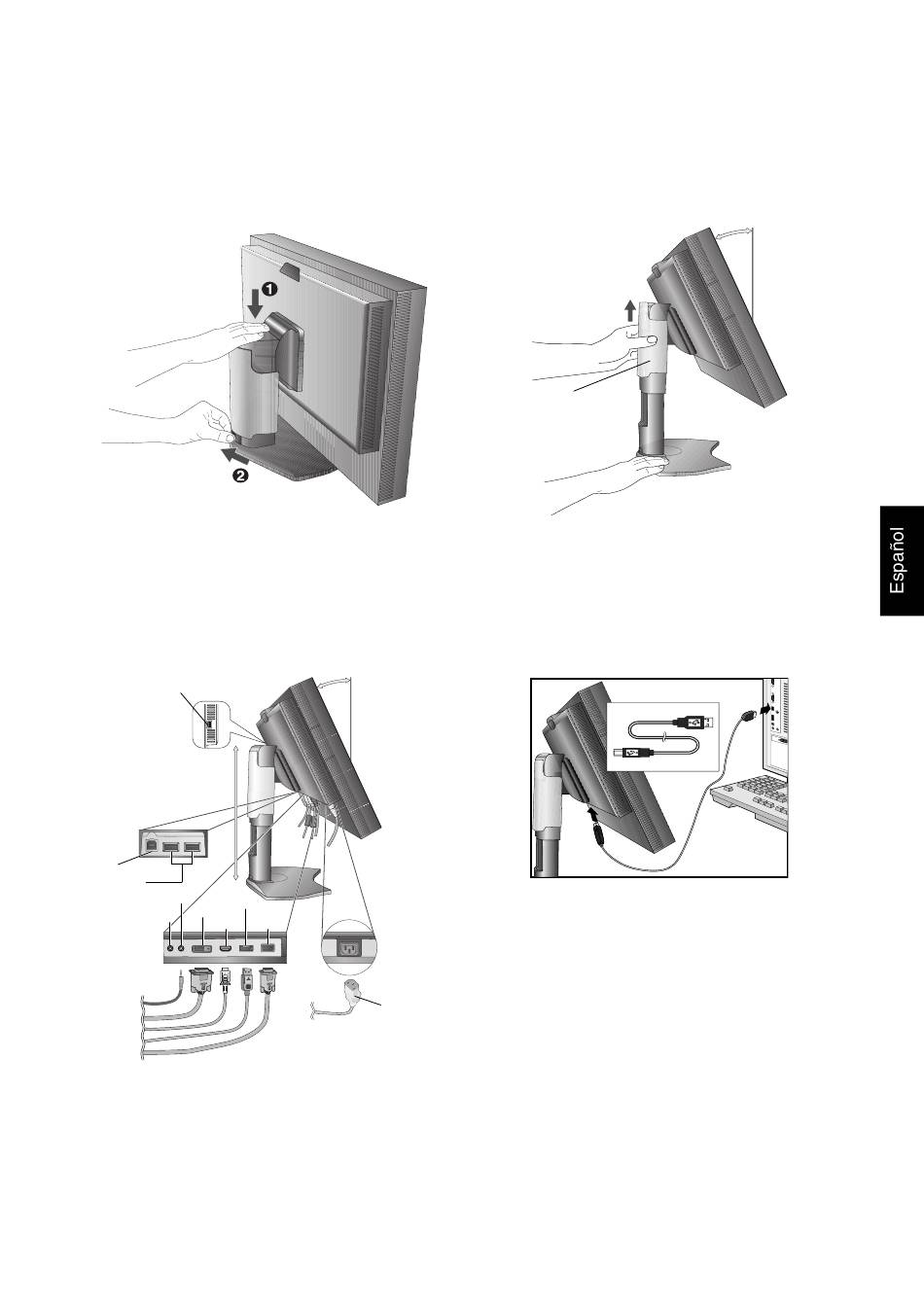

3. El ajuste de la altura se fi ja mediante el botón de bloqueo. Coloque una mano en la parte superior del monitor para empujar
la pantalla y situarla en la posición más baja. Deslice el botón de bloqueo para desbloquear la base y subir la parte superior
del monitor (fi gura B.1).
NOTA: Desbloquee el soporte del monitor con cuidado.
Coloque una mano a cada lado del monitor para inclinar el panel LCD 30 grados y levántelo hasta alcanzar la posición
más alta. Deslice la cubierta de los cables hacia arriba (fi gura B.2).
NOTA: La cubierta de los cables no es extraíble.
Figura B.1
4. Conecte todos los cables en los conectores correspondientes (fi gura C.1). Al utilizar el cable USB, conecte el conector del
tipo B al puerto USB de upstream en la parte trasera derecha del monitor y el conector del tipo A al puerto de downstream
del ordenador (fi gura C.1a). Si está utilizando el cable de un dispositivo USB, conéctelo a uno de los puertos downstream
del monitor.
NOTA: Si los cables están mal conectados, es posible que haya errores de funcionamiento, se deteriore la calidad de la
imagen/los componentes del módulo LCD o disminuya la vida útil del módulo.
Puerto downstream USB
Máxima
posición del
soporte
Puerto upstream USB
Puerto downstream
USB
Entrada de audio Entrada de audio
DisplayPort
DVI-D DVI-D
Auriculares Auriculares
HDMI
Figura C.1
30° de inclinación
D-SUB
Cable de alimentación
Español-7
Cubierta para cables
Figura B.2
Tipo B
Tipo B
Figura C.1a
30° de inclinación
Tipo A
Tipo A
