Manual de instrucciones original

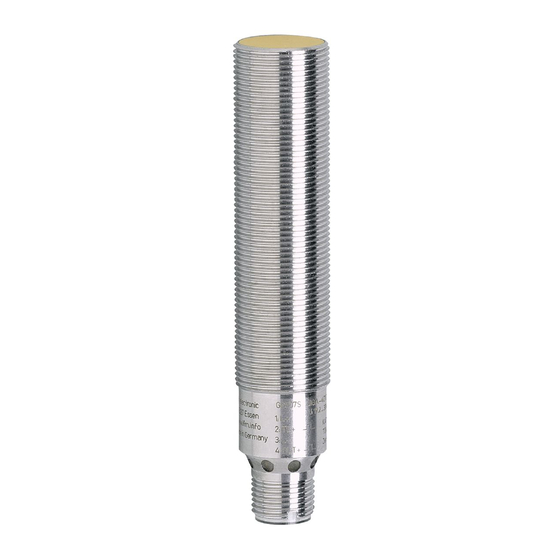

Detector inductivo de seguridad
GG507S
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para IFM GG507S

  • Página 1 Manual de instrucciones original Detector inductivo de seguridad GG507S...
  • Página 2: Tabla De Contenido

    Índice de contenidos 1 Advertencia preliminar �����������������������������������������������������������������������������������������3 1�1 Símbolos utilizados ����������������������������������������������������������������������������������������3 1�2 Indicaciones de advertencia utilizadas ����������������������������������������������������������3 2 Indicaciones de seguridad �����������������������������������������������������������������������������������4 2�1 Requisitos técnicos de seguridad para la aplicación �������������������������������������5 3 Componentes incluidos en la entrega �����������������������������������������������������������������5 4 Uso previsto ���������������������������������������������������������������������������������������������������������6 5 Función ����������������������������������������������������������������������������������������������������������������6 5�1 Zona de accionamiento ���������������������������������������������������������������������������������6 5�2 Medidas contra una fácil manipulación ���������������������������������������������������������7...
  • Página 3: Advertencia Preliminar

    1 Advertencia preliminar Este manual de instrucciones es parte integrante del equipo� Está dirigido a todo el personal técnico en conformidad con las directivas CEM, sobre máquinas y de baja tensión, así como con los reglamentos de seguridad� El manual de instrucciones contiene indicaciones para el correcto uso de este producto�...
  • Página 4: Indicaciones De Seguridad

    2 Indicaciones de seguridad • Respete las indicaciones de este manual de instrucciones� • El uso indebido puede acarrear un funcionamiento erróneo del equipo� En consecuencia, se pueden causar daños materiales y/o personales durante el funcionamiento de la instalación� Por este motivo, deben respetarse todas las indicaciones de instalación y manejo del equipo descritas en este documento�...
  • Página 5: 2�1 Requisitos Técnicos De Seguridad Para La Aplicación

    ► Los equipos dañados deben ser sustituidos� 3 Componentes incluidos en la entrega 1 detector de seguridad GG507S con 2 tuercas de fijación M18, 1 manual de instrucciones original GG507S, nº de referencia 80236827� En caso de que uno de los componentes citados falte o esté dañado, póngase en...
  • Página 6: Uso Previsto

    4 Uso previsto El detector inductivo de seguridad GG507S detecta metales sin contacto� Función de seguridad SF: el estado seguro (etapa de salida desactivada; valor lógico "0") se alcanza en caso de un desamortiguamiento superior o igual a la distancia de desconexión segura s (→...
  • Página 7: 5�2 Medidas Contra Una Fácil Manipulación

    La utilización de otros elementos amortiguadores que difieran del target homologado en cuanto a material, forma y tamaño, da como resultado otra zona de accionamiento� Zona de accionamiento para materiales seleccionados*: Material Zona de accionamiento Acero FE360 1���4 mm inox (1�4301 / 304) 0,4���2,7 mm AIMg3G22 0���1,4 mm...
  • Página 8: Montaje

    ► Deben observarse las condiciones de montaje según se muestra en las ilustraciones 1 a 3: ► Apretar el conector hembra según las indicaciones del fabricante� Par de apriete para los conectores hembra de ifm (p�ej� EVxxxx: 0,6���1,5 Nm)� 7 Conexión eléctrica Esquema de conexiones → 10 Datos técnicos ►...
  • Página 9: 7�1 Conexión En Serie De 2-10 Detectores Inductivos De Seguridad

    Se debe utilizar una fuente de alimentación de tipo industrial con protección contra sobretensión� En caso de fallo, no se deben sobrepasar los 42 V AC / 60 V DC� 7.1 Conexión en serie de 2-10 detectores inductivos de seguridad 8 Puesta en marcha 8.1 Ayuda de ajuste Para un montaje fácil y seguro, el detector dispone de una ayuda de ajuste óptico...
  • Página 10: 8�2 Determinar La Zona De Accionamiento

    La ayuda de ajuste se activa poniendo un objeto metálico delante del detector de seguridad (zona de acción inmediata)� Tras aprox� 5 s, el LED de señal amarillo empieza a parpadear: la > 5 s ayuda de ajuste está activada� Mientras esté...
  • Página 11: 8�3 Desactivar La Ayuda De Ajuste

    8.3 Desactivar la ayuda de ajuste Si se desamortigua el detector durante más de 2 s (> 10 mm), la ayuda de ajuste se desactiva y el LED de señal amarillo se apaga� Esto también se puede conseguir con una interrupción de la tensión� <...
  • Página 12: 9�2 Datos De Entrada / Datos De Salida

    9.2 Datos de entrada / datos de salida Los datos de entrada eléctricos son compatibles con los datos de salida según EN 61131-2 (corriente nominal 0,1 A y tensión nominal 24 V): Valor lógico "1" ≥ 11 V, < 30 V Corriente de entrada aprox�...
  • Página 13: 9�4 Modo Operativo

    9.4 Modo operativo La duración del desamortiguamiento previo determina si el LED de señal amarillo se enciende de manera retardada (→ 9.4.1) o inmediata (→ 9.4.2) cuando el objeto amortiguador llega a la zona de accionamiento� En cualquiera de los casos, la salida conmuta sin retardo�...
  • Página 14: 9�4�2 Conmutación Sin Retardo Del Led De Señal

    9.4.2 Conmutación sin retardo del LED de señal En caso de que el elemento Desamortiguamiento < 2 s: amortiguador esté menos de 2 s separado del detector (> 10 mm), el LED de señal amarillo se enciende sin retardo en caso de producirse un amortiguamiento en la zona de accionamiento�...
  • Página 15: 9�5 Tiempos De Reacción

    9.5 Tiempos de reacción (sin tiempo de reacción de la unidad de supervisión) Tiempo de reacción tras demanda de seguridad (retirada de la ≤ 20 ms zona de accionamiento) Tiempo de respuesta ante la aproximación a la zona de acción ≤...
  • Página 16: 9�6 Indicación Led

    9.6 Indicación LED Estado de funcionamiento Señales del sensor Señal No hay suministro de tensión Power Señal Subtensión Power Señal Sobretensión Power Señal Salida desconmutada (estado seguro), elemento Power amortiguador fuera de la zona de accionamiento (modo operativo) Elemento amortiguador dentro de la zona de accionamiento (ayuda de ajuste) Señal Salida conmutada, elemento amortiguador dentro de...
  • Página 17: Datos Técnicos

    10 Datos técnicos GG507S GIGA-4010-US Detectores inductivos Características del producto Detector inductivo de seguridad Rosca métálica M18 x 1 Conector M12 Zona de accionamiento 1...4 mm; [b] enrasable Cumple con los requisitos: EN ISO 13849-1: 2015 Categoría 4 PL e IEC 61508: SIL 3 Aplicación...
  • Página 18 IEC 60947-5-2 (FE360 = ST37K) de 24x24x1 mm en todo el rango de temperatura. Cantidad por pack [Pieza] ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES — GG507S-03 — 24.05.2016 Seite 2 von 2...
  • Página 19: Solución De Fallos

    11 Solución de fallos Indicación LED → 9.6 Problema Causa posible Solución de fallos LED sin función No hay suministro de Conectar tensión tensión El LED Power parpa- • Subtensión Corregir tensión dea y el detector no • Sobretensión (→ 10 Datos técnicos) conmuta El LED Power está...
