Bosch Purion BUI210 Instrucciones De Servicio
Ocultar thumbs
Ver también para Purion BUI210:
- Instrucciones de servicio (86 páginas) ,
- Manual original (37 páginas) ,
- Manual del operador (305 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Cette notice contient d'importantes
informationes sur la sécurité, les
performances et l'entretien. Lisez-les et
comprenez-les ainsi que les informations
fournies par le fabricant de votre vélo
avant d'utiliser le produit, et conservez-
les pour référence ultérieure.
Robert Bosch GmbH
72757 Reutlingen
Germany
www.bosch-ebike.com
1 270 U020 XBP (2019.02) T / 41
Este manual contiene información
importante de seguridad, rendimiento y
mantenimiento. Léalo y asegúrese de
entenderlo junto con la información que
le ha facilitado el fabricante de su
bicicleta antes de usar el producto;
guárdelo a modo de referencia.
Ownerʼs Manual – The Bosch Drive System

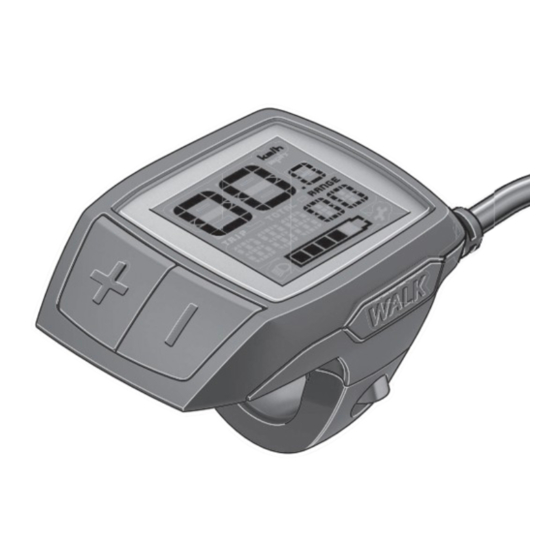

Purion
BUI210 | BUI215
en Original operating instructions
This manual contains important safety,
performance and service information.
fr
Notice d'utilisation d'origine
Read and understand it along with the
es
Instrucciones de servicio originales
information provided to you by your
bicycle manufacturer before using the
product, and keep it for reference.
Publicidad
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Bosch Purion BUI210
Resumen de contenidos para Bosch Purion BUI210
- Página 1 Robert Bosch GmbH Ownerʼs Manual – The Bosch Drive System 72757 Reutlingen Germany Purion www.bosch-ebike.com BUI210 | BUI215 1 270 U020 XBP (2019.02) T / 41...
-
Página 3: Tabla De Contenido
Operating your Bosch on-board computer ........ 3... -
Página 4: Introduction
This manual contains many DANGER, WARNING, Read ALL accompanying manuals before riding and CAUTION indicators concerning the conse- the bike for the first time. Your Bosch Drive Sys- quences of failure to use, assemble, maintain, store, tem comes with additional manuals and documents... -
Página 5: Operating Your Bosch On-Board Computer
Save all safety warnings and instructions for fu- ture reference. The term battery pack used in these operating in- structions refers to all original Bosch eBike battery packs. Do not allow yourself to be distracted by the dis- play of the on-board computer. If you do not con- centrate exclusively on the traffic around you, you risk being involved in an accident. -
Página 6: Product Description And Specifications
(h) Lighting indicator (8) Protective cap for USB port (i) Assistance level indicator/value indicator (9) USB diagnostic port (for servicing purposes only) (j) Trip distance indicator TRIP (10) Battery compartment cover 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems... -
Página 7: Operation
The drive is activated as soon as you start pedaling Weight, approx. (except for in the push assistance function or with the We recommend using batteries offered by Bosch. You can assistance level OFF). The motor output depends on purchase them from your bicycle dealer (article number: which assistance level is set on the on-board com- 1 270 016 819). - Página 8 Note: In some models, the assistance level may be batteries and insert new CR2016 batteries. You can preset and cannot be changed. There may also be obtain batteries recommended by Bosch from your fewer assistance levels available than stated here. bicycle dealer.
-
Página 9: Speed And Distance Indicators
The on-board computer saves the light status and ac- tivates this saved status accordingly after a restart. + and then press the on/off button (1). Bosch eBike Systems 1 270 U020 XBP | (14.02.2019) - Página 10 Adjust display brightness – + 1. Keep pressed – or + The eBike system must be switched off. The information is shown as scrolling text. The display must be switched off. 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems...
-
Página 11: Troubleshooting
Internal timeout error Restart the system. If the problem persists, contact your Bosch eBike dealer. If this error occurs, it is not possible to view or adjust the tire circumference in the basic settings menu. On-board computer internal battery... - Página 12 Restart the system. If the problem persists, contact your Bosch eBike dealer. Bike light fault Check the light and the wiring connecting it. Restart the system. If the problem persists, contact your Bosch eBike dealer. Speed sensor fault Restart the system. If the problem persists, contact your Bosch eBike dealer.
- Página 13 Restart the system. If the problem persists, con- tact your Bosch eBike dealer. Software version error Contact your Bosch eBike dealer and ask them to update the software. Gearbox fault Please read the operating manual provided by the gearbox manufacturer.
-
Página 14: Battery Recycling Program
Do not dispose of eBikes and their components with household waste. You may recycle your Bosch battery pack by calling 1.800.822.8837. 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems... - Página 15 Utilisation de votre ordinateur de bord Bosch ....... . . 4...
-
Página 16: Introduction
Le terme accu utilisé dans la présence notice d’utili- Utilisez votre notice d'utilisation sation désigne un accu/une batterie d’eBike Bosch Nous nous réservons le droit d’apporter à tout mo- d’origine. ment des modifications au logiciel pour corriger des AVERTISSEMENT erreurs ou pour étendre les fonctionnalités décrites... - Página 17 Les côtés DROIT et GAUCHE sont déterminés en se plaçant en situation, dans le sens de la marche du vé- lo. Lorsqu’une ligne en pointillé (------) apparaît, l’élé- ment auquel il est fait référence n’est pas visible. Bosch eBike Systems 1 270 U020 XBP | (14.02.2019)
-
Página 18: Utilisation De Votre Ordinateur De Bord Bosch
Français – 4 Utilisation de votre ordinateur de bord Bosch Consignes de sécurité Lisez attentivement toutes les ins- tructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures. -
Página 19: Description Des Prestations Et Du Produit
(8) Cache de protection de la prise USB (i) Affichage niveau d’assistance/valeurs (9) Prise de diagnostic USB (uniquement pour be- (j) Affichage kilométrage de parcours TRIP soins de maintenance) (10) Couvercle du compartiment à pile Bosch eBike Systems 1 270 U020 XBP | (14.02.2019) -
Página 20: Utilisation
– Actionnez la touche Marche/Arrêt de la batterie du Nous vous recommandons d’utiliser des piles de marque vélo électrique (voir la notice d’utilisation de la bat- Bosch. Vous pouvez vous les procurer auprès de votre re- terie). vendeur de vélos (référence : 1 270 016 819). - Página 21 CR2016. Vous pouvez s’éteint automatiquement pour économiser l’énergie. vous procurer les piles recommandées par Bosch au- Remarque : Désactivez toujours le système eBike près de votre revendeur de vélos.
-
Página 22: Affichages De Vitesse Et De Distance
Au niveau de l’affichage (i) apparaît toujours par dé- brièvement sur la touche + (6) de l’ordinateur de faut le dernier réglage. Un appui répété moyenne- bord jusqu’à ce que le niveau d’assistance souhaité 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems... - Página 23 (8). Action Touches Durée Mise en marche de l’ordina- non définie teur de bord Arrêt de l’ordinateur de bord non définie Augmentation de l’assistance + Réduction de l’assistance – Bosch eBike Systems 1 270 U020 XBP | (14.02.2019)
-
Página 24: Résolution Des Problèmes
Erreur de timeout interne Redémarrez le système. Si le problème persiste, rendez- vous chez votre revendeur Bosch. Il n’est pas possible, en présence de ce défaut, d’aller dans le menu Configuration de base pour afficher ou modifier la circonférence de pneu. - Página 25 Défaut interne de l’unité d’entraîne- Redémarrez le système. Si le problème persiste, rendez- ment vous chez votre revendeur Bosch. Dysfonctionnement de l’éclairage du Contrôlez l’éclairage et son câblage. Redémarrez le sys- vélo tème. Si le problème persiste, rendez-vous chez votre re- vendeur Bosch.
- Página 26 Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. Erreur de version de logiciel Rendez-vous chez votre revendeur Bosch pour qu’il effec- tue une mise à jour du logiciel. Défaut du moyeu Consultez la notice d’utilisation du fabricant du moyeu.
-
Página 27: Programme De Recyclage Des Accus
être triés afin d’être recyclés de façon respectueuse de l’envi- ronnement. Ne jetez pas les systèmes eBike et leurs éléments constitutifs dans les ordures ménagères ! Pour recycler votre batterie Bosch, ap- pelez le 1.800.822.8837. Bosch eBike Systems 1 270 U020 XBP | (14.02.2019) -
Página 28: Français
Français – 14 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems... - Página 29 Operación de su ordenador de a bordo Bosch ....... . . 4...
-
Página 30: Introducción
Lea TODOS los manuales incluidos antes de mon- eBike equipada por Bosch de modo seguro. tar en la bicicleta por primera vez. Su sistema de – La combinación del símbolo de alerta de seguridad accionamiento de Bosch incluye manuales y docu- y la palabra PELIGRO indica una situación peligrosa... - Página 31 Los lados DERECHO e IZQUIERDO se indican mirando en el sentido que la bicicleta tendrá al circular hacia delante. Si ve una línea discontinua (------), el elemen- to al que se refiere está oculto a la vista. Bosch eBike Systems 1 270 U020 XBP | (14.02.2019)
-
Página 32: Operación De Su Ordenador De A Bordo Bosch
Español – 4 Operación de su ordenador de a bordo Bosch Indicaciones de seguridad Lea íntegramente todas las indicacio- nes de seguridad e instrucciones. Las faltas de observación de las indicacio- nes de seguridad y de las instrucciones pueden causar descargas eléctricas, in- cendios y/o lesiones graves. -
Página 33: Descripción Del Producto Y Servicio
(8) Capuchón del puerto USB (i) Indicación de nivel de asistencia/indicación de valores (9) Toma de diagnóstico USB (sólo para fines de mantenimiento) (j) Indicación de recorrido TRIP (10) Tapa del alojamiento de la pila Bosch eBike Systems 1 270 U020 XBP | (14.02.2019) -
Página 34: Operación
USB cerrada En cuanto deje de pedalear en el funcionamiento nor- El sistema eBike de Bosch utiliza FreeRTOS (ver mal o en cuanto alcance una velocidad de http://www.freertos.org). 20/28 mph, se desconecta la asistencia del acciona- Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. - Página 35 Español – 7 Indicación: Cuando estacione la eBike, desconecte quirir las baterías recomendadas por Bosch en su es- tablecimiento especializado. siempre el sistema eBike. Preste atención a la polaridad correcta al colocar las Indicación: Aunque las baterías del ordenador de a baterías.
-
Página 36: Indicadores De Velocidad Y Distancia
– (5). diante breve pulsación de la tecla – se reduce el ni- Si en el indicador se ha ajustado TRIP, TOTAL o vel de asistencia.) RANGE, el nivel de asistencia seleccionado se 1 270 U020 XBP | (14.02.2019) Bosch eBike Systems... - Página 37 Aumentar la asistencia Reducir la asistencia – Indicación TRIP, TOTAL, – RANGE, modos de asistencia Conectar la iluminación de la bicicleta Desconectar la iluminación de la bicicleta Reponer el recorrido – + Bosch eBike Systems 1 270 U020 XBP | (14.02.2019)
-
Página 38: Resolución De Problemas
Fallo interno de superación de tiem- Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch. En este estado de avería, no es posible visualizar o ajustar el perímetro del neumáti- co en el menú de configuración básica. - Página 39 Reinicie el sistema. Si el proble- ma persiste, contacte con su distribuidor de eBike Bosch. Se ha detectado un usuario improce- Suprima el usuario. Reinicie el sistema. Si el problema per- dente.
- Página 40 Reinicie el sistema. Si el problema per- siste, contacte con su distribuidor de eBike Bosch. Error de versión del software Contacte con su distribuidor de eBike Bosch para que le actualicen el software. Error de la caja de cambios Observe las instrucciones de uso del fabricante del cambio de marchas.
-
Página 41: Programa De Reciclaje De Baterías
¡No arroje eBikes y sus componentes a la basura! Puede reciclar su paquete de baterías de Bosch llamando al 1.800.822.8837. Bosch eBike Systems 1 270 U020 XBP | (14.02.2019)
