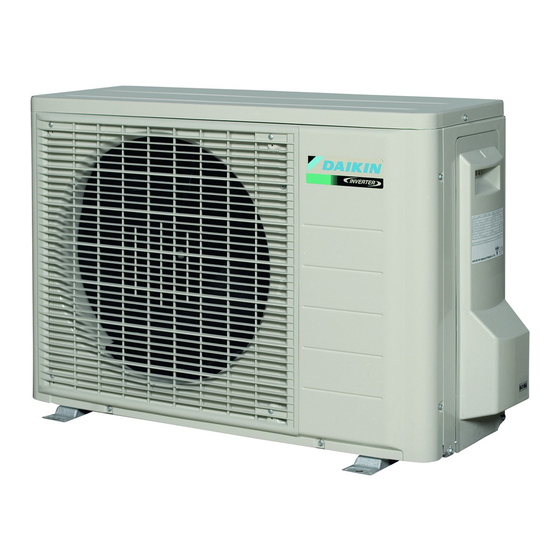

- Página 1 MANUAL DE INSTALACIÓN R410A Split Series Modelos RX50KV1B RX60KV1B...
- Página 2 3P394245-3C...
-
Página 3: Precauciones De Seguridad
Precauciones de seguridad • Las precauciones que aparecen en este manual se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambos tienen información importante acerca de la seguridad. Asegúrese de respetar sin falta todas las precauciones. • Significado de las notas de ADVERTENCIA y PRECAUCIÓN ADVERTENCIA ... - Página 4 Precauciones de seguridad PRECAUCIÓN • No instale el aire acondicionado en un lugar donde esté expuesto a fugas de gas inflamable. En el caso de las fugas de gas, una acumulación de gas cerca del aire acondicionado puede provocar un incendio. •...
-
Página 5: Precauciones En La Elección Del Emplazamiento
Precauciones en la elección del emplazamiento 1) Elija un emplazamiento lo suficientemente robusto para soportar el peso y las vibraciones de la unidad, que no amplifique el ruido producido al funcionar. 2) Seleccione la ubicación de la unidad de forma que ni el aire caliente emitido ni el ruido generado por la unidad molesten a los vecinos del usuario. -
Página 6: Esquemas De Instalación De La Unidad Exterior
Esquemas de instalación de la unidad exterior Longitud máx. permitida de la tubería 30 m Longitud mín. permitida de la tubería Altura máx. permitida de la tubería 20 m Refrigerante adicional requerido para tubería de refrigerante con 20 g/m una longitud de más de 10 m Tubo de gas Diá. -
Página 7: Directrices De Instalación
Directrices de instalación • En aquellas situaciones en que la instalación deba realizarse en un lugar con una pared u otro tipo de obstáculo en el camino de la entrada o salida de aire de la unidad exterior, siga las instrucciones que se detallan a continuación. •... -
Página 8: Abocardado Del Extremo Del Tubo
Instalación de la unidad exterior Abocardado del extremo del tubo (Corte exactamente en ángulos rectos.) Elimine las rebabas. 1) Corte el extremo del tubo con un cortatubos. Abocardado 2) Elimine las rebabas con la superficie que se vaya Colóquelo exactamente en la posición que se muestra a continuación. a cortar hacia abajo para que las esquirlas no Abocardador para R410A Abocardador tradicional... - Página 9 Instalación de la unidad exterior Purga de aire y comprobación de las fugas de gas • Después de terminar el trabajo con las tuberías, es necesario purgar el aire y comprobar las posibles fugas de gas. ADVERTENCIA • No mezcle ninguna sustancia que no sea el refrigerante especificado (R410A) en el ciclo de refrigeración. •...
-
Página 10: Instalación De Los Tubos De Refrigerante
Instalación de la unidad exterior Recarga del refrigerante Compruebe el tipo de refrigerante que debe usar en la placa de la máquina. Precauciones al añadir R410A Cargar refrigerante desde la tubería de gas en forma líquida. Es un refrigerante combinado, por lo que añadirlo en estado gaseoso podría modificar la composición del refrigerante y provocar problemas de funcionamiento. -
Página 11: Operación De Bombeo De Vacío
Operación de bombeo de vacío Con el fin de proteger el medio ambiente, asegúrese de realizar la operación de bombeo de vacío cada vez que cambie de sitio o se disponga a desechar la unidad. 1) Retire la tapa de la válvula de las válvulas de cierre de gas y de líquido. 2) Realice la operación de refrigeración forzada. - Página 12 Cableado ADVERTENCIA • No use derivaciones, cables trenzados, alargadores ni conexiones starburst, ya que pueden provocar un sobrecalentamiento, una descarga eléctrica o un incendio. • No coloque en el interior del producto piezas eléctricas que haya adquirido por su cuenta. (No ramifique la potencia de la bomba de drenaje, etc.
-
Página 13: Diagrama De Cableado
Cableado PRECAUCIÓN • Cuando conecte los cables al bloque de terminales con un cable de núcleo único, asegúrese de rizarlos. Si el trabajo no se realiza correctamente, puede provocar calor e incendios. Pelar una longitud excesiva Pele el extremo del puede provocar descargas cable hasta este punto. -
Página 14: Operación De Prueba Y Pruebas
Operación de prueba y pruebas Operación de prueba y pruebas • La operación de prueba debe realizarse en el modo de REFRIGERACIÓN o CALEFACCIÓN. 1-1 Mida la tensión de alimentación y asegúrese de que se encuentra dentro del rango especificado. 1-2 En el modo de REFRIGERACIÓN, seleccione la temperatura más baja que pueda programarse;... - Página 16 3P395501-1 2014.11...
