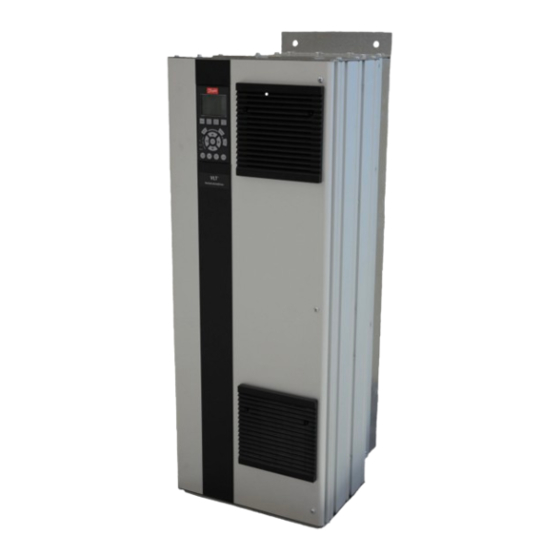

Bastidor d 90 kw-315 kw
Ocultar thumbs Ver también para VLT AutomationDrive FC 300:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MAKING MODERN LIVING POSSIBLE
Manual de funcionamiento,
bastidor D 90 kW-315 kW
VLT® AutomationDrive FC 300

Publicidad

Tabla de contenido
loading

Manuales relacionados para Danfoss VLT AutomationDrive FC 300

Resumen de contenidos para Danfoss VLT AutomationDrive FC 300

  • Página 1 MAKING MODERN LIVING POSSIBLE Manual de funcionamiento, bastidor D 90 kW-315 kW VLT® AutomationDrive FC 300...
  • Página 3 Tome las precauciones necesarias para protegerse contra los arranques accidentales. Tabla 1.2 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 4 ® Automation Drive D-Frame Seguridad Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 5: Tabla De Contenido

    2.5.4 Tipos de terminal de control 2.5.5 Cableado a los terminales de control 2.5.6 Funciones del terminal de control 2.6 Comunicación serie 2.7 Equipo opcional 2.7.1 Terminales de carga compartida 2.7.2 Terminales de regeneración ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 6 5.5 Estructura de menú de parámetros 5.6 Programación remota con MCT 10 Software de configuración 6 Ejemplos de aplicaciones 6.1 Introducción 6.2 Ejemplos de aplicaciones 7 Mensajes de estado 7.1 Display de estado ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 7 10.2 Especificaciones técnicas generales 10.3 Tabla de fusibles 10.3.1 Protección 10.3.2 Selección de fusible 10.3.3 Clasificación de la intensidad del cortocircuito (SCCR) 10.3.4 Pares de apriete de conexión Índice ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 8: Introducción

    16 TB5 (solo IP21/54). Bloque de terminales para el calentador anticondensación Tabla 1.1 ¡NOTA! Para ver la ubicación del TB6 (bloque de terminales del contactor), consulte 2.4.3.2 Ubicaciones de los terminales: D5h-D8h. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 9: Armarios De Opciones Ampliadas

    Ilustración 1.3 muestra un ejemplo de un convertidor de frecuencia con un armario de opciones. Tabla 1.2 detalla todas las variaciones de los convertidores de frecuencia con las opciones de entrada. 1754 [69.1] Ilustración 1.3 D7h Protección ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 10: Finalidad Del Manual

    Póngase térmico, este cierre evita que la puerta del armario se abra en contacto con su proveedor de Danfoss o visite mientras se suministra potencia al convertidor. Antes de la página de Danfoss para realizar descargas u abrir la puerta del convertidor de frecuencia, debe activar obtener información más detallada.

  • Página 11: Funciones Internas Del Controlador

    • Se monitorizan y ejecutan los comandos externos y la interfaz de usuario. • Puede suministrarse salida de estado y control. Tabla 1.3 Componentes internos del convertidor de frecuencia ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 12: Tamaños De Bastidor Y Potencias De Salida

    525 V 690 V Tabla 1.4 Convertidores de frecuencia en kW Sobrecarga alta en CV Sobrecarga normal en 460 V 575 V Tabla 1.5 Convertidores de frecuencia en CV ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 13: Instalación

    • Asegúrese de que los siguientes componentes tengan la misma tensión nominal: ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 14: Elevación

    PRECAUCIÓN El ángulo existente entre la parte superior del convertidor de frecuencia y el cable de elevación debe ser de 60° o más. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 15: Instalación Eléctrica

    Si no se aísla el cableado de control, de potencia y del motor, podría reducirse el rendimiento óptimo del convertidor de frecuencia y del equipo asociado. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 16 (N RS-485) 69 0V (PNP) 24V (NPN) (COM RS-485) 61 33 (D IN) 0V (PNP) (PNP) = Source (NPN) = Sink 37 (D IN) - option Ilustración 2.2 Esquema de interconexión ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 17 Ilustración 2.4. Si no vienen instalados de fábrica, los fusibles deben ser suministrados por el instalador como parte de la instalación. Véanse los valores nominales máximos de los fusibles en 10.3.1 Protección. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 18: Requisitos De Toma De Tierra

    Es posible que una intensidad a tierra • Danfoss recomienda que todas las conexiones de en los terminales de potencia de salida del convertidor de potencia se efectúen con un cable de cobre con frecuencia contenga un componente de CC que podría...

  • Página 19: Conexión A Toma De Tierra De Las Protecciones Ip20

    Ilustración 2.6. frecuencia y el motor. • Conecte el cableado del motor trifásico a los terminales 96 (U), 97 (V) y 98 (W). ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 20: Ubicaciones De Los Terminales: D1H-D4H

    Ilustración 2.7 Ubicaciones del terminal, D1h SECTION A-A MAINS TERMINALS SECTION B-B MOTOR TERMINALS AND BRAKE BRAKE TERMINALS BRAKE TERMINAL 11.5 MAINS TERMINAL MOTOR TERMINAL Ilustración 2.8 Ubicaciones del terminal, D3h ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 21 MAINS TERMINALS BRAKE TERMINALS MAINS TERMINAL MOTOR TERMINAL 331.2 211.1 GROUND 168.4 168.4 GROUND GROUND 143.4 143.4 GROUND 4X M10x20 STUD WITH NUT Ilustración 2.10 Ubicaciones del terminal, D2h ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 22 14.8 12.6 MOTOR TERMINAL Ilustración 2.11 Ubicaciones del terminal, D4h [3.7] [4.9] [3.0] [7.5] Ilustración 2.12 Carga compartida y terminales de regeneración, D4h Vista frontal Vista lateral Tabla 2.4 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 23: Ubicaciones De Los Terminales: D5H-D8H

    MAINS TERMINAL 28.6 24.5 20.4 GROUND 3X 511 20.1 MOTOR TERMINAL 3X M10X20 STUD WITH NUT 0 [ ] Ilustración 2.14 Ubicaciones del terminal, D5h con opción de freno ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 24 Ilustración 2.15 Ubicaciones del terminal, D6h con opción de contactor SECTION A-A MAINS TERMINALS TB6 Terminal block for contactor MAINS TERMINAL Ilustración 2.16 Posiciones de terminal, D6h con opciones de desconexión y contactor ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 25 ® Automation Drive D-Frame Instalación Manual de funcionamiento SECTION A-A MAINS TERMINALS MAINS TERMINAL 18.4 Ilustración 2.17 Ubicaciones del terminal, D6h con opción de magnetotérmico ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 26 20.3 GROUND 412 16.2 15.6 BRAKE GROUND 3X 372 14.7 TERMINAL 4X M10X20 STUD WITH NUT 0 [ ] Ilustración 2.18 Ubicaciones del terminal, D7h con opción de desconexión ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 27 42.6 GROUND 2X 1034 MOTOR TERMINAL 40.7 GROUND 2X 1009 4X M10X20 STUD 39.7 WITH NUT 0 [ ] Ilustración 2.19 Ubicaciones del terminal, D7h con opción de freno ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 28 BRAKE TERMINAL 4X M10X20 STUD 20.5 WITH NUT GROUND 418 16.5 15.8 GROUND 3X 378 14.9 0 [ ] Ilustración 2.20 Ubicaciones del terminal, D8h con opción de desconexión ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 29 Automation Drive D-Frame Instalación Manual de funcionamiento SECTION C-C MAINS TERMINALS TB6 Terminal block for contactor MAINS TERMINAL 22.3 Ilustración 2.21 Ubicaciones de terminal, D8h con opciones de desconexión y contactor ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 30 ® Automation Drive D-Frame Instalación Manual de funcionamiento SECTION D-D MAINS TERMINALS MAINS TERMINAL 23.8 Ilustración 2.22 Ubicaciones del terminal, D8h con opción de magnetotérmico ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 31: Cable De Motor

    CEI • Conecte el cableado de alimentación de entrada 61800-3. trifásica de CA a los terminales L1, L2 y L3 (consulte Ilustración 2.23). ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 32: Conexión Del Cableado De Control

    2.5 Conexión del cableado de control cobertura de apantallamiento. Éste es el cable de referencia típico de Danfoss. • Aísle el cableado de control de los componentes Cable de cobre con apantallamiento de doble de alta potencia del convertidor de frecuencia.

  • Página 33: Tipos De Terminal De Control

    24 V CC y una opción común para la tensión opcional suministrada por el cliente de 24 V CC. • Los terminales del conector 2 (+)68 y (–)69 son para una conexión de comunicación serie RS-485. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 34: Cableado A Los Terminales De Control

    Ilustración 2.31 Ubicación de los interruptores y del interruptor de terminación de bus de los terminales 53 y 54 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 35: Comunicación Serie

    Se debe instalar una cubierta para el terminal, suministrada con el convertidor de frecuencia, para así mantener la clasificación IP20 del armario. Ilustración 2.32 muestra un terminal cubierto y otro sin cubrir. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 36: Protección De Red

    UL del convertidor y la clasificación de la intensidad de cortocircuito de 100 000 A. Consulte 10.3 Tabla de fusibles para las recomendaciones de fusibles. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 37: Arranque Y Puesta En Marcha

    Compruebe que el interior de la unidad está libre de suciedad, virutas metálicas, humedad y corrosión. • Interruptores Asegúrese de que todos los ajustes de conmutación y desconexión se encuentren en las posiciones correctas. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 38: Conexión De Potencia

    Cuando en la línea de estado de la parte inferior del LCP aparece INERCIA REMOTA AUTOMÁTICA, esto indica que la unidad está lista para funcionar pero que falta una entrada en el terminal 27. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 39 Así concluye el procedimiento de configuración rápida. LCP. Pulse [Status] para volver al display de operaciones. Utilice las teclas de navegación para avanzar hasta el grupo de parámetros Q2 Ajuste rápido y pulse [OK]. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 40: Prueba De Control Local

    Si se producen advertencias o alarmas, consulte 8 Advertencias y alarmas. • Compruebe que los datos de motor se han introducido correctamente. • Aumente el tiempo de deceleración en 3-42 Rampa 1 tiempo desacel. rampa. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 41: Interfaz De Usuario

    Teclas de navegación para programar funciones, desplazar el cursor del display y controlar la velocidad en funcionamiento local. También incluye luces indicadoras de estado. Teclas de modo de funcionamiento y reinicio. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 42: Ajustes De Los Valores Del Display Del Lcp

    • Siga la secuencia de parámetros tal y como se presenta para la configuración de las funciones. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 43: Teclas De Navegación

    (manual) local. En esta área también se roja parpadee y aparezca un texto localizan tres luces indicadoras del estado del convertidor de alarma. de frecuencia. Tabla 4.4 Warm Alarm Ilustración 4.5 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 44: Teclas De Funcionamiento

    Los datos también se pueden descargar en otros convertidores de frecuencia conectando el LCP y descargando los ajustes almacenados. (Esta es la manera rápida de programar varias unidades con los mismos ajustes). ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 45: Restablecimiento De Los Ajustes Predeterminados

    Los ajustes predeterminados de los parámetros se restauran durante el arranque. Esto puede llevar algo más de tiempo de lo normal. Se muestra la alarma 80. Pulse [Reset] (Reinicio) para volver al modo de funcionamiento. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 46: Programación

    3-02 Minimum Reference Pulse [Quick Menu] y seleccione los parámetros siguientes utilizando las teclas de navegación para ir a los títulos. 0.000 Hz Pulse [OK] después de cada acción. Ilustración 5.4 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 47 53 [0 V] es igual a la salida de 20 Hz). Ilustración 5.10 Ejemplo de cableado para el dispositivo externo que suministra una señal de control de 0-10 V ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 48: Ejemplos De Programación Del Terminal De Control

    Desplácese hasta 5-10 Terminal 18 entrada digital. Pulse [OK] para acceder a la selección de 5-12 Terminal 27 Inercia inversa Parada externa funciones. Se muestra el ajuste predeterminado entrada digital Arranque. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 49: Estructura De Menú De Parámetros

    Mantenga pulsada la tecla [Main Menu] para introducir un número de parámetro y acceder directamente a dicho parámetro. • Podrá consultar información sobre la configu- ración de aplicaciones comunes en 6 Ejemplos de aplicaciones ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 50 ® Automation Drive D-Frame Programación Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 51 ® Automation Drive D-Frame Programación Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 52 ® Automation Drive D-Frame Programación Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 53 ® Automation Drive D-Frame Programación Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 54: Programación Remota Con Mct 10 Software De Configuración

    Manual de funcionamiento 5.6 Programación remota con MCT 10 Software de configuración Danfoss cuenta con un programa de software para el desarrollo, el almacenamiento y la transferencia de la programación del convertidor de frecuencia. El MCT 10 Software de configuración permite al usuario conectar un PC al convertidor de frecuencia y realizar una progra- mación en vivo en lugar de utilizar el LCP.

  • Página 55: Ejemplos De Aplicaciones

    1-2* Datos de D IN motor debe ajustarse de acuerdo con el motor. +10 V A IN A IN A OUT Tabla 6.2 AMA sin T27 conectado ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 56 Sin función, no se necesita un puente al terminal 27. +10 V A IN Tabla 6.4 Referencia analógica de velocidad (intensidad) A IN A OUT Tabla 6.6 Arranque / Parada de pulsos ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 57 A IN A OUT Tabla 6.7 Arranque / parada con cambio de sentido y cuatro velocidades predeterminadas U - I Tabla 6.9 Referencia de velocidad (empleando un potenciómetro manual) ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 58 D IN advertencia, 1-90 Protección térmica motor debe estar +10 V ajustado en [1] Advert. termistor. A IN A IN A OUT U - I Tabla 6.12 Termistor del motor ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 59 Sin embargo, el relé 1 seguirá activado hasta que se pulse [Reset] en el LCP. Tabla 6.13 Uso de SLC para configurar un relé ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 60: Mensajes De Estado

    Frenado máx. El chopper de frenado está en funciona- miento. Se ha alcanzado el límite de potencia para la resistencia de freno definido en 2-12 Límite potencia de freno (kW). ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 61 El control de sobretensión ajusta la relación V/Hz para hacer funcionar el motor en modo controlado y evitar que el convertidor de frecuencia se desconecte. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 62 4-52 Advert. Veloc. baja. En espera En modo Auto On, el convertidor de frecuencia arrancará el motor con una señal de arranque desde una entrada digital o comunicación serie. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 63: Advertencias Y Alarmas

    Con un comando de entrada de reinicio de comunicación serie. Además del texto y el código de alarma en el LCP del • Con un reinicio automático. convertidor de frecuencia, hay tres luces indicadoras de estado. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 64: Definiciones De Advertencia Y Alarma

    Resistencia de freno cortocircuitada Límite de potencia de la resistencia de freno 2-13 Ctrol. Potencia freno Chopper de frenado cortocircuitado Comprobación del freno 2-15 Comprobación freno Temp. del disipador ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 65 5-19 Terminal 37 parada de seguridad Termistor PTC Sel. perfil inválido Configuración de la unidad de potencia M. ahorro en. 14-59 Número real de inversores Error de seguimiento 4-34 Func. error de seguimiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 66: Mensajes De Fallo

    Si la concuerdan con el tipo de señal analógica. advertencia no se borra, sustituya la tarjeta de control. Lleve a cabo la prueba de señales en el terminal de entrada. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 67 Lleve a cabo una prueba del circuito de carga El termistor podría estar desconectado. Seleccione si el suave. convertidor de frecuencia emitirá una advertencia o una alarma en 1-90 Protección térmica motor. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 68 NO está en [No]. de alta inercia. También puede aparecer después de la energía regenerativa, si se acelera de forma rápida durante ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 69 2-16 Intensidad máx. de frenado de CA. La módulo rectificador. advertencia se activa cuando la potencia de frenado disipada es superior al 90 % de la potencia de resistencia ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 70: Falta La Fase U Del Motor (X) (X) (X)

    1382 La opción C1 no respondió al calcular la versión El puerto de serie no puede inicializarse. Póngase de plataforma en contacto con su proveedor de Danfoss o con el departamento de servicio técnico de Danfoss. ® MG34U205 - VLT...

  • Página 71: Sensor Del Disipador

    Si hay una tarjeta el hardware de la placa de control de opción, compruebe si hay sobretensión. 5126 Opción en ranura C1: hardware incompatible con el hardware de la placa de control ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 72: Límite De Velocidad

    ADVERTENCIA 62, Frecuencia de salida en límite máximo ALARMA 50. Fallo de calibración AMA La frecuencia de salida es mayor que el valor ajustado en Póngase en contacto con su proveedor de Danfoss o con 4-19 Frecuencia salida máx.. el departamento de servicio técnico de Danfoss.

  • Página 73: Parada De Seguridad (X)

    ALARMA 80, Convertidor de frecuencia inicializado en valor predeterminado Los ajustes de parámetros se han inicializado con los valores predeterminados tras un reinicio manual. Reinicie la unidad para eliminar la alarma. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 74: Localización Y Resolución De Problemas Básica

    Display intermitente frecuencia. retirando los bloques de cuitos o conexiones incorrectas. Si terminales. el display continúa apagándose, siga el procedimiento de display oscuro. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 75 6-0* velocidad máxima. Modo E/S analógico y 3-1* Referencias. Los límites de referencia se ajustan en el grupo de parámetros 3-0* Límites referencia ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 76 U a V, de V mismo terminal de salida, hay un a W, de W a U. problema en la unidad. Póngase en contacto con el proveedor. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 77 14-0* Conmut. inversor. Aumente la amortiguación de resonancia en 1-64 Amortiguación de resonancia. Tabla 9.1 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 78: Especificaciones

    Desconexión ambiente de la 75 °C tarjeta de control *Sobrecarga=150 % intensidad durante 60 s, sobrecarga normal =110 % intensidad durante 60 s Tabla 10.1 Alimentación de red 3×380-500 V CA ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 79 Desconexión ambiente de la 75 °C tarjeta de control *Sobrecarga=150 % intensidad durante 60 s, sobrecarga normal =110 % intensidad durante 60 s Tabla 10.2 Alimentación de red 3×525-690 V CA ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 80 129 (285) Clasificaciones D2h + desconexión y / chopper de frenado 200 (440) Clasificaciones D2h + contactor y / o disyuntor magnetotérmico 225 (496) Tabla 10.4 Pesos de D5h–D8h ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 81: Especificaciones Técnicas Generales

    Todas las entradas digitales están aisladas galvánicamente de la tensión de alimentación (PELV) y de otros terminales de alta tensión. 1) Los terminales 27 y 29 también pueden programarse como salidas. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 82 Común para los terminales 68 y 69 El circuito de comunicación en serie RS-485 se encuentra funcionalmente separado de otros circuitos y aislado galvánicamente de la tensión de alimentación (PELV). ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 83 Tensión de salida Carga máx. 25 mA El suministro de 10 V CC está galvánicamente aislado de la tensión de alimentación (PELV) y de los demás terminales de alta tensión. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 84 La conexión USB no se encuentra galvánicamente aislada de la protección a tierra. Utilice únicamente un ordenador portátil / PC aislado para la conexión USB con el convertidor de frecuencia o un convertidor de frecuencia / cable USB aislado. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 85: Tabla De Fusibles

    Danfoss recomienda utilizar los fusibles que se frecuencia. indican a continuación para proteger al personal de...

  • Página 86: Clasificación De La Intensidad Del Cortocircuito (Sccr)

    SCCR dependerá de la Tamaño máx. de fusible de 450 A para D6h y tamaño máx. de tensión. Consulte Tabla 10.8: fusible de 900 A para D8h. ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 87: Pares De Apriete De Conexión

    19-40 (168-354) Carga compartida Regen Toma de tierra 8,5-20,5 (75-181) Freno D2h/D4h Motor Regen 19-40 (168-354) Carga compartida Toma de tierra Freno 8,5-20,5 (75-181) Tabla 10.10 Par para los terminales ® MG34U205 - VLT es una marca comercial registrada de Danfoss...

  • Página 88: Índice

    En Serie..................40, 59 Espacio Libre Para La Refrigeración..........33 Serie................6, 28, 29, 56, 31 Especificaciones..................6 Conducto..................13, 33 Estado Motor.................... 6 Estructura De Menú..............39, 45 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 89 Límites De Temperatura..............33 Realimentación Lista Realimentación............30, 33, 67, 56 De Códigos De Alarma / Advertencia........62 Del Sistema................... 6 De Verificación Previa A La Instalación Del Motor....9 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 90 De Control..................62 De Control, Comunicación Serie RS-485:........ 78 De Control, Comunicación Serie USB:........80 De Control, Salida De 10 V CC............. 79 De Control, Salida De 24 V CC............. 79 ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 91 ® Automation Drive D-Frame Índice Manual de funcionamiento ® MG34U205 - VLT es una marca comercial registrada de Danfoss...
  • Página 92 130R0291 MG34U205 Rev. 15-11-2012 *MG34U205*...
