PARTES DEL REPARACIÓN
NÚMERO DE MODELO G483ST (NÚMERO DE PRODUCTO 960 73 00-25)
3
20
2
38
38
20
35
NO. DE NO. DE
LLAVE PARTE DESCRIPCIÓN
1 532401047 Adaptadora
2 532069180 Teurca de seguridad #10-24
3 532192709 Pantalla de cobeurta
4 532195373 Cobeurta (Incluye 34 y 37)
5 532176741 Conducto superior
6 818021008 Perno especial #10-14 x 1/2
7 532130933 Indicador de bolsa llena
8 532087175 Perno #10-24 x 1-1/8
9 532052784 Arandela
10 532007206 Espaciador
11 532060867 Teurca cerrada #10-24
12 810071000 Arandela de seguridad
13 532109808 Pestillo de conducto
14 532125004 Tuerca de soldadura
15 532130760 Correa de levantamiento
16 532160793 Ojal de caucho
18 532174345 Conducto inferior
20 871161010 Perno #10-24 x 5/8
4
34
37
32
31
28
NO. DE
LLAVE
26 532124670
27 532414445
28 532198364
29 532176997
30 532165898
31 532174083
32 532176990
33 532192786
34 532192550
35 532400226
37 532192603
38 532130895
- - 114096720
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
31

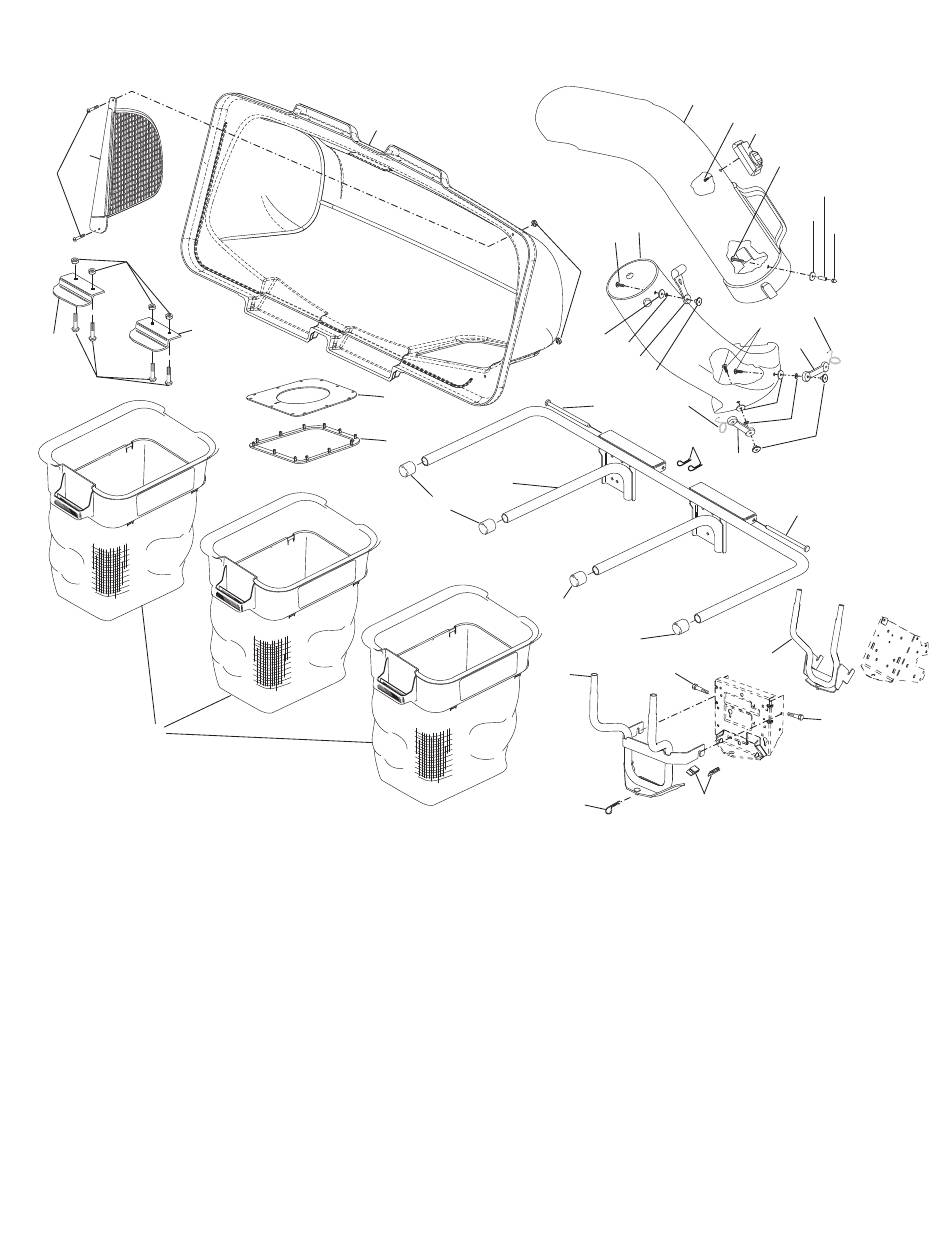

RECOGEDORA DE CÉSPED
5
6
18
20
2
9
12
13
14
15
33
26
16
31
31
29
1
30
NO. DE
PARTE DESCRIPCIÓN
Resorte de vuelta
Ensamble de ayuda
Ensamble de ayuda
Perno con resalto
Resorte de vuelta
Tapas del estremo de la tubería
Chasis de recogedora de césped
Perno de articulación
Junta de cobeurta
Conteneur
Ojal de caucho
Manija de pastillo de cobeurta
Manual del dueño,
Inglés/Francés/ Español
