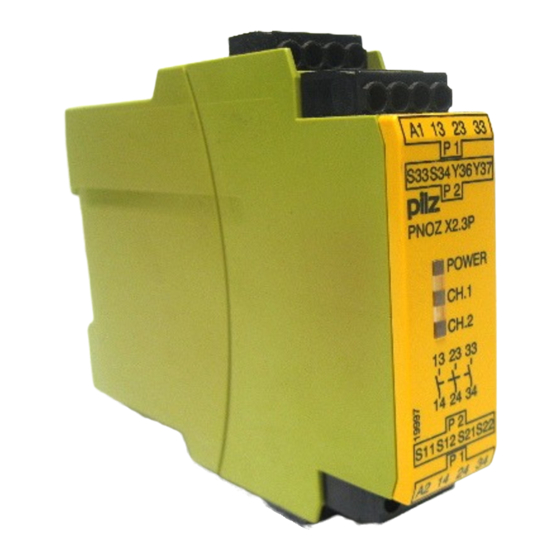

Pilz PNOZ X2.3P Manual De Instrucciones
Dispositivos conmutadores de seguridad
Ocultar thumbs
Ver también para PNOZ X2.3P:
- Instrucciones de uso (17 páginas) ,
- Instrucciones de uso (16 páginas)
Manuales relacionados para Pilz PNOZ X2.3P
Resumen de contenidos para Pilz PNOZ X2.3P
- Página 1 PNOZ X2.3P Dispositivos conmutadores de seguridad Manual de instrucciones-20004-ES-07...
- Página 2 Prólogo Este documento es una traducción del documento original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
-
Página 3: Tabla De Contenido
Descripción de funciones Modos de funcionamiento Diagrama de tiempos Montaje Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Errores – Fallos Dimensiones en mm Datos técnicos Índices de seguridad Datos complementarios Curva de vida útil Manual de instrucciones PNOZ X2.3P 20004-ES-07... - Página 4 Índice Extraer los bornes enchufables Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ X2.3P 20004-ES-07...
-
Página 5: Introducción
Introducción Validez de la documentación La documentación es válida para el producto PNOZ X2.3P. Será válida hasta la publica- ción de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. -
Página 6: Seguridad
Proporciona consejos prácticos e información sobre particularidades. Seguridad Aplicación correcta El dispositivo de seguridad PNOZ X2.3P sirve para la interrupción orientada a la seguridad de un circuito de seguridad. El dispositivo de seguridad cumple los requisitos de las normas EN 60947-5-1, EN 60204-1... -
Página 7: Cualificación Del Personal
(>50 V AC o >120 V DC), los elementos de mando y sensores conectados han de tener una tensión de aislamiento asignada de por lo me- nos 250 V. Manual de instrucciones PNOZ X2.3P 20004-ES-07... -
Página 8: Características Del Dispositivo
Diagrama de bloques/asignación de bornes *Aislamiento respecto del área no marcada y de los contactos de relé entre sí: aislamiento básico (categoría de sobretensión III), separación segura (categoría de sobretensión II) Manual de instrucciones PNOZ X2.3P 20004-ES-07... -
Página 9: Descripción De Funciones
PNOZ X2.3P Descripción de funciones El dispositivo de seguridad PNOZ X2.3P se utiliza para la interrupción de seguridad de un circuito de seguridad. El LED "POWER" se enciende cuando se aplica la tensión de ali- mentación. El dispositivo está listo para el servicio cuando el circuito de rearme S33-S34 está... -
Página 10: Diagrama De Tiempos
Datos técnicos [ 15]) antes de los contactos de salida para evitar que los contactos se suelden. Cálculo de la longitud de línea máxima I en el circuito de entrada: máx. lmax / km Manual de instrucciones PNOZ X2.3P 20004-ES-07... - Página 11 410. Importante para la detección de derivación: Puesto que esta función no tiene seguridad de error único, Pilz la comprueba durante el control final. Si existe peligro de superar las longitudes de cables especificadas, recomen- damos realizar la siguiente comprobación una vez instalado el dispositivo: 1.
-
Página 12: Disposición Para El Funcionamiento
Parada de emergencia Puerta protectora IMPORTANTE Con conexionado monocanal, el nivel de seguridad de la máquina/instala- ción puede ser más bajo que el nivel de seguridad del dispositivo (véase Ín- dices de seguridad [ 19]). Manual de instrucciones PNOZ X2.3P 20004-ES-07... - Página 13 Circuito de realimentación Rearme automático Rearme supervisado Contactos de contactores exter- Leyenda S1/S2: interruptor de parada de emergencia o de puerta protectora S3: pulsador de rearme : elemento accionado : puerta abierta : puerta cerrada Manual de instrucciones PNOZ X2.3P 20004-ES-07...
-
Página 14: Funcionamiento
1 minuto. Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. Manual de instrucciones PNOZ X2.3P 20004-ES-07... -
Página 15: Dimensiones En Mm
1,5 ms 1,5 ms Entradas 777304 787304 Cantidad Tensión en Circuito de entrada DC 24 V 24 V 24 V 24 V Circuito de rearme DC Circuito de realimentación DC 24 V 24 V Manual de instrucciones PNOZ X2.3P 20004-ES-07... - Página 16 Categoría de uso según UL 240 V AC G. P. 240 V AC G. P. Tensión Con corriente Tensión 24 V DC Resistive 24 V DC Resistive Con corriente Pilot Duty B300, R300 B300, R300 Manual de instrucciones PNOZ X2.3P 20004-ES-07...
- Página 17 12 ms 12 ms con parada de emergencia, 30 ms 30 ms máx. con una caída de tensión, típica 60 ms 60 ms con una caída de tensión, máx. 100 ms 100 ms Manual de instrucciones PNOZ X2.3P 20004-ES-07...
- Página 18 IP40 IP40 IP20 IP20 Zona de bornes Lugar de montaje (p. ej., arma- rio de distribución) IP54 IP54 Datos mecánicos 777304 787304 Posición de montaje cualquiera cualquiera Vida útil mecánica 10.000.000 ciclos 10.000.000 ciclos Manual de instrucciones PNOZ X2.3P 20004-ES-07...
-
Página 19: Índices De Seguridad
– PL e Cat. 4 SIL CL 3 2,31E-09 SIL 3 2,03E-06 En el cálculo de los valores característicos de seguridad han de incluirse todas las unida- des utilizadas en una función de seguridad. Manual de instrucciones PNOZ X2.3P 20004-ES-07... -
Página 20: Datos Complementarios
El desgaste es producto sobre todo de la carga eléctrica; el desgaste mecánico es insignificante. Número de ciclos x 1000 Ejemplo Carga inductiva: 2 A Categoría de uso: AC15 Vida útil de los contactos: 400 000 ciclos Manual de instrucciones PNOZ X2.3P 20004-ES-07... - Página 21 No tirar del cable para extraer el borne. Datos de pedido Tipo de produc- Características Características N.º pedido PNOZ X2.3P C 24 V AC/DC Bornes de resorte 787 304 PNOZ X2.3P 24 V AC/DC Bornes de tornillo 777 304 Manual de instrucciones PNOZ X2.3P 20004-ES-07...
- Página 22 Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración de conformidad CE completa puede consul- tarse en la página web www.pilz.com/support/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ X2.3P...
