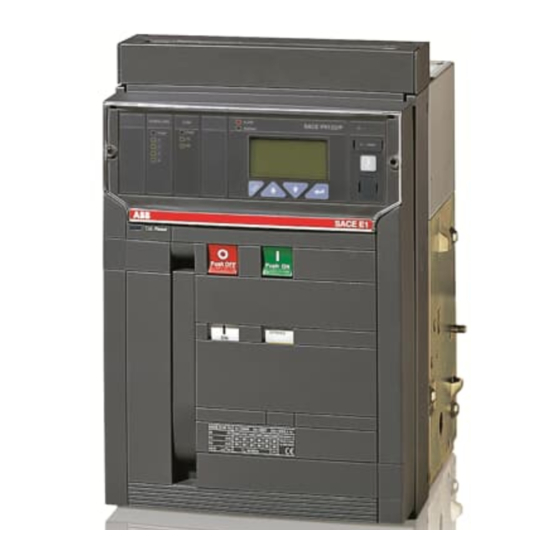

ABB SACE Emax Serie Instrucciones De Instalación Y Servicio
Parte fija de los interruptores en ejecución extraíble
Ocultar thumbs
Ver también para SACE Emax Serie:
- Instrucciones de instalación y servicio (135 páginas) ,
- Instrucciones de instalación y manual de mantenimiento (77 páginas) ,
- Manual de instrucciones (16 páginas)
Manuales relacionados para ABB SACE Emax Serie
Resumen de contenidos para ABB SACE Emax Serie
- Página 1 Instrucciones de instalación, servicio Instrucciones de instalación y servicio y mantenimiento para la parte fija de los interruptores en ejecución extraíble Emax 1SDH000461R0005 L5439...
-
Página 3: Tabla De Contenido
« Esquemas eléctricos ..................................« Dib. Dep. Resp. Título Idioma Instrucciones de instalación, servicio y mantenimiento para la parte fija de los Dep. Usuario interruptores en ejecución extraíble Mod. L2452 L5439 Escala Aparato Emax L3034 ABB SACE N° Doc. 1SDH000461R0005... -
Página 4: Descripción
Descripción Características generales Los interruptores y los seccionadores de la serie SACE Emax constan de una estructura de chapa de acero que incorpora el mando, los polos y los órganos auxiliares. Cada polo, aislado de los otros, contiene las partes de interrupción y el transformador de corriente adecuado a la fase correspondiente. -
Página 5: Instalación
Por lo que se refiere a la elevación, atenerse a las instrucciones siguientes: la parte fija se ha de colocar sobre una robusta superficie de apoyo y levantarla, preferiblemente, con una carretilla elevadora. Se permite el uso de cuerdas; en este caso, las cuerdas de elevación se tienen que sujetar de la manera indicada en la figura. -
Página 6: Instalación De La Parte Fija
Instalación de la parte fija Sujetar la parte fija con los tornillos (1), las arandelas (2) y las tuercas hexagonales de retén (3) (M8 x 16) que han sido proporcionados por ABB SACE. Si se utilizan tornillos diferentes, controlar que la cabeza de los tornillos no sobresalga más de 5,5 mm de la base de la parte fija. -
Página 7: Instalación De La Parte Fija A Bordo De Naves
4.2.3 Instalación de la parte fija a bordo de naves En relación con los puntos de sujeción de los interruptores abiertos SACE Emax en ejecución extraíble, se aconseja, para la aplicación a bordo de naves, una fijación adicional en los laterales de la parte fija (los tornillos M12 y los espaciadores no se suministran en dotación). E1 - E2 - E3 Espaciadores E4 - E6... -
Página 8: Conexiones Eléctricas
Conexiones eléctricas Conexiones al circuito de potencia 5.1.1 Formas de los terminales Terminales posteriores Terminales posteriores Terminales anteriores Terminales planos verticales Nota Los dibujos sirven para ilustrar esquemáticamente el tipo de terminal. La forma exacta de los terminales se describe en el capítulo "Dimensiones generales". -
Página 9: Procedimientos De Montaje De Las Barras De Conexión
Posicionamiento del primer tabique de fijación de las barras en función de la corriente de cortocircuito Fijación al cuadro HORIZONTALES VERTICALES ANTERIORES PLANOS E1-E2 E3-E4-E6 E1-E6 HORIZONTALES VERTICALES ANTERIORES PLANOS Fig. 12 5.1.3 Procedimientos de montaje de las barras de conexión Controlar, prestando la máxima atención, el estado de las superficies de contacto de las conexiones: éstas deben estar bien limpias y no presen- tar rebabas, golpes ni signos de oxidación, que se han de eliminar con una lima fina o con tela esmeril, para evitar aumentos localizados de la temperatura;... -
Página 10: Puesta A Tierra
Puesta a tierra En la parte posterior, la parte fija del interruptor extraíble dispone de uno o dos terminales, marcados con el signo correspondiente, para la co- nexión a tierra (fig. 7). Cada terminal posee un perno para fijar la conexión. Para la conexión se debe utilizar un conductor cuya sección sea conforme con las normas vigentes. -
Página 11: Accesorios De La Parte Fija
Accesorios de la parte fija Accesorios eléctricos 6.1.1 Contactos auxiliares En el interruptor hay contactos auxiliares que permiten señalizar el estado del interruptor automático (también se encuentran disponibles en eje- cución con contactos dorados para señales digitales). Características In max 125 V DC 0,3 A 10 ms... -
Página 12: Dimensiones Generales
Dimensiones generales Interruptor automático extraíble Ejecución base con terminales posteriores horizontales E2/E3/E4/E6 4 POLOS 3 POLOS 3 POLOS 4 POLOS Leyenda E1/E2 Vista A Vista A 1 Lado interior puerta celda 3 POLOS 3 POLOS 2 Segregación (si se ha previsto) 3 Fijación parte fija taladrado Ø... - Página 13 Interruptor automático extraíble Ejecución base con terminales posteriores horizontales Vista A 3 POLOS (E4) 4 POLOS (E4) 4 POLOS (E4/f) Vista A 3 POLOS (E6) 4 POLOS (E6) 4 POLOS (E6/f) Fig. 18 L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N°...
- Página 14 Interruptor automático extraíble Ejecución base con terminales posteriores verticales E2/E4 E3/E6 Vista A Vista A Vista A Prisioneros M12 dotación stándar E4/f E6/f Vista A Vista A Vista A Vista A Prisioneros M12 dotación stándar Prisioneros M12 dotación stándar Fig. 19 L2452 L5439 Mod.
- Página 15 Interruptor automático extraíble Ejecución con terminales anteriores Fig. 20 L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 12/24...
- Página 16 Interruptor automático extraíble Ejecución con terminales anteriores E4/f E6/f Fig. 21 L2452 L5439 Mod. Escala Aparato Emax L3034 N° Doc. 1SDH000461R0005 N° Pàg. 13/24...
- Página 17 Interruptor automático extraíble Ejecución con terminales planos Vista A Vista A Vista A E4/f E6/f Vista A Vista A Vista A Vista A Fig. 22 L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 14/24...
- Página 18 Dimensiones de la celda Taladrado de la puerta de la celda Profundidad 2 orificios para la protección IP 54 3 POLI 4 POLI Par de apriete de los tornillos de fijación Nm 20 Par de apriete de los terminales principales 70 Nm Par de apriete del tornillo de puesta a tierra 70 Nm Tornillo M12 alta resistencia Cantidad por terminal...
-
Página 19: Esquemas Eléctricos
Esquemas eléctricos Atención Antes de instalar el interruptor, leer atentamente las notas F y O de los esquemas eléctricos. Estado de funcionamiento representado El esquema se representa en las siguientes condiciones: - interruptor automático en ejecución extraíble, abierto e insertado - circuitos sin tensión - relés sin actuar - mando motor con resortes descargados. - Página 20 43 - 44 - 48 Notas A) El interruptor sólo está dotado con las aplicaciones especificadas en la confirmación de pedido de ABB SACE. Para redactar el pedido, con- sultar el catálogo del aparato. B) El relé de mínima tensión se suministra para la alimentación derivada aguas arriba del interruptor o de una fuente independiente: se permite el cierre del interruptor sólo con el relé...
- Página 21 X) Los polos T3 y T4 del conector X (o XV) están reservados a las medidas de tensión en el caso de U>690 V. En dicho caso, los mismos deben conectarse al secundario del transformador de tensión TU (véase fig. 44). Solicitar a ABB SACE para aplicaciones de la protección diferencial con tensiones superiores a 690 V.
- Página 22 Signos gráficos para esquemas eléctricos (Normas IEC 60617 y CEI 3-14...3-26) Contacto de posición con- Pantalla (se puede dibujar Terminal o borne con cualquier forma) mutado con interrupción mo- mentánea (final de carrera) Temporización Enchufe y clavija Interruptor de (hembra y macho) potencia-seccionador con apertura automática Conexión mecánica o...
- Página 23 Esquema de los circuitos - Estado de funcionamiento Interruptor automático tetrapolar con relé electrónico PR121/P, Interruptor tripolar con relé electrónico PR121/P, PR122/P, PR123/P. PR122/P o PR123/P Borne sin Borne sin Morsetto Morsetto conectar conectar non connesso non connesso * Y) *Z) * G) * G) Interruptor tripolar con relé...
- Página 24 Mando motor, relés de apertura, de cierre y de mínima tensión Contactos de señalización L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 21/24...
- Página 25 Contactos de señalización L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 22/24...
- Página 26 Circuitos auxiliares de los relés PR121, PR122 y PR123 Atención: véase nota F. ( LOCAL BUS ) ( LOCAL BUS ) Módulo de medida PR120/V * X) L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 23/24...
- Página 27 Módulo de comunicación PR120/D-M ( SYSTEM BUS ) Módulo de señalización PR120/K L2452 L5439 Mod. Escala Aparato Emax L3034 1SDH000461R0005 N° Doc. N° Pàg. 24/24...
- Página 28 Para tener en cuenta la evolución tanto de las normas como de los materiales, las características y las dimensiones generales descritas en el presente catálogo sólo se considerarán definitivas tras la confirmación por parte de ABB SACE. ABB SACE S.p.A. Divisione Interruttori B.T.
