Instalación del termostato
Cableado (sistema de bomba de calor únicamente)
7B Coloque los cables del termostato con conexión WiFi a su
bomba de calor.
a Comience con el cable C y coloque la etiqueta autoadhesiva
en el cable con las etiquetas del terminal.
Debe tener un cable C.
b Afloje el tornillo, inserte el cable en el borde interior del
terminal, luego, ajuste el tornillo.
c Verifique que el cable esté bien ajustado jalando,
suavemente, del cable.
d Repita los pasos a–c para todos los cables restantes.
e Una vez que estén instalados todos los cables, introduzca
el excedente de cable en la abertura de la pared.
f Continúe con la página 8.
Nota:
Si el termostato existente tiene cables separados
en AUX y E, coloque los dos cables en el terminal
E/AUX. Si el termostato existente tiene un cable en
AUX con un puente conectado a E, coloque el cable
en el terminal E/AUX. No necesita un puente.

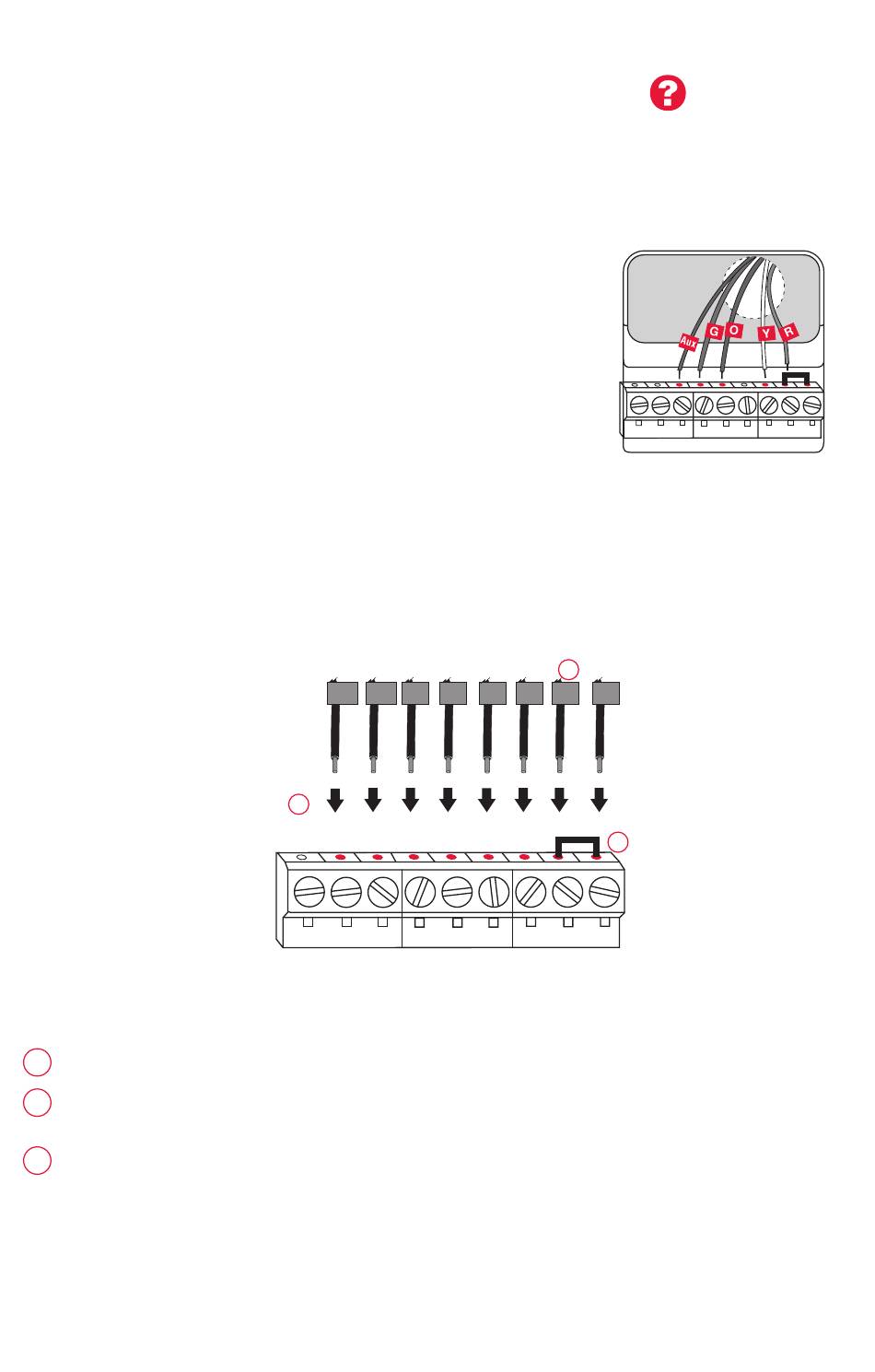

Cableado alternativo (sistema convencional)
Utilícelo si las etiquetas de los cables no coinciden con las etiquetas de los terminales.
Nota: debe tener un
cable C o equivalente.
Clave para cableado alternativo (sistema convencional)
No utilice el terminal K. Para uso futuro.
1
Si su termostato existente tenía cables R y RH, extraiga el puente de metal.
2
Conecte el cable R al terminal RC, y el cable RH al terminal R.
Retire el puente de metal que conecta los terminales R y RC solo si debe
3
conectar los dos, R y RC.
