8. Extraiga la tarjeta Wi-Fi de la ranura de la tarjeta Wi-Fi M.2.

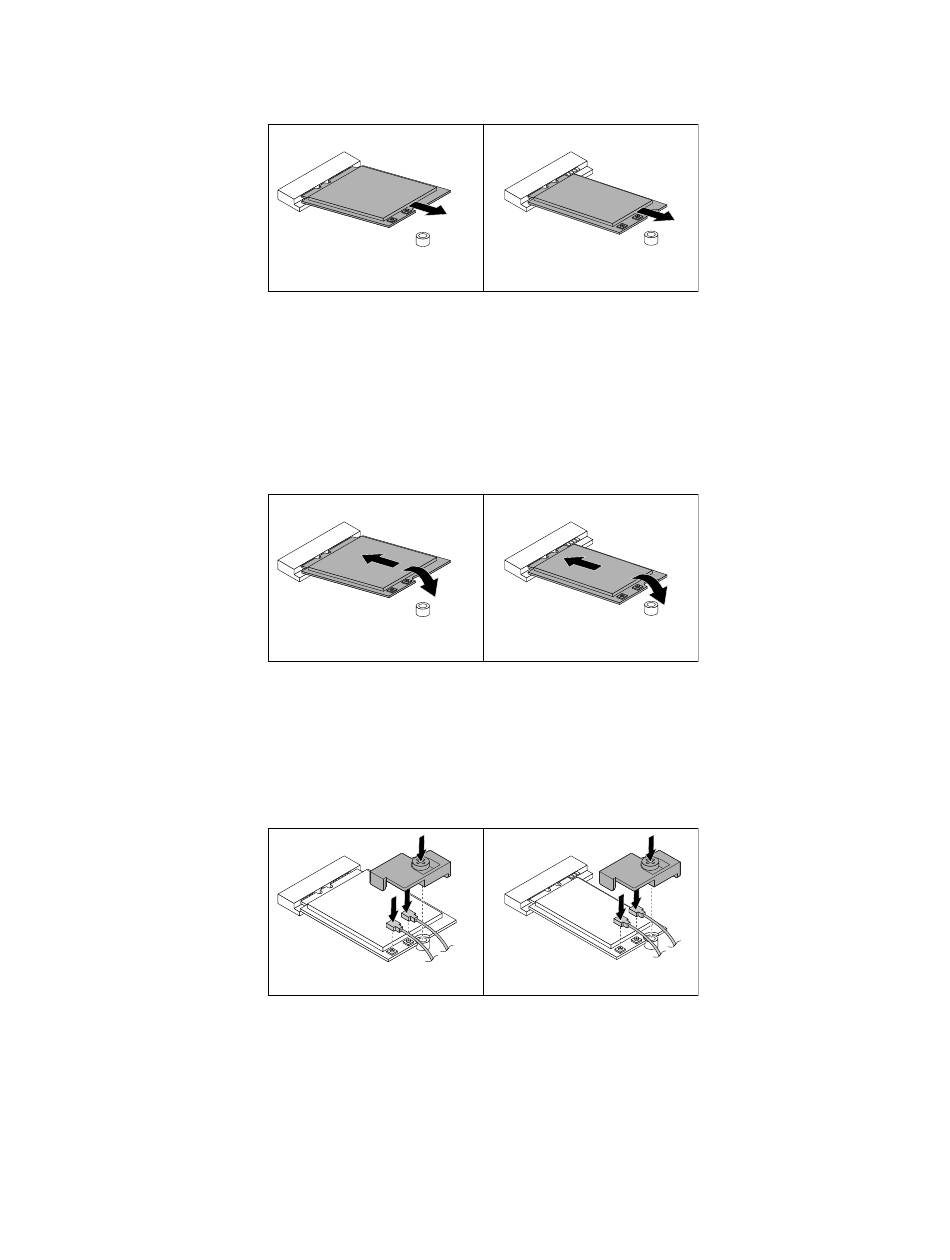

Figura 55. Extracción de la tarjeta Wi-Fi
9. Inserte la nueva tarjeta Wi-Fi en la ranura de la tarjeta Wi-Fi M.2. Asegúrese de que la tarjeta Wi-Fi esté
bien insertada. A continuación, gire la tarjeta Wi-Fi hacia abajo, de modo que la muesca del tornillo
de la tarjeta Wi-Fi se alinee con el perno de montaje en el chasis.
Nota: No toque el borde con muescas de la tarjeta Wi-Fi.
Figura 56. Instalación de la tarjeta de Wi-Fi
10. Coloque el protector de la tarjeta Wi-Fi sobre la tarjeta, de modo que el tornillo del protector se alinee
con el perno de montaje en el chasis. Después, conecte los cables de la antena Wi-Fi a la tarjeta Wi-Fi y
luego instale el tornillo en el protector de la tarjeta Wi-Fi para fijar la tarjeta Wi-Fi a la placa del sistema.
Figura 57. Conexión de los cables de la antena Wi-Fi e instalación del protector de la tarjeta Wi-Fi
11. Instale el protector de la placa del sistema. Consulte "Sustitución del protector de la placa del sistema"
en la página 72.
Qué debe hacer a continuación:
• Para trabajar con otra pieza de hardware, vaya al apartado pertinente.
