11. Vuelva a instalar el pedestal de equipo. Consulte "Sustitución del soporte del sistema" en la página 66.
12. Encienda el sistema y todos los dispositivos conectados.
Nota: Cuando se encienda el sistema por primera vez después de haber sustituido la batería plana,
podrá aparecer un mensaje de error. Esta es una reacción normal después de sustituir la batería plana.
13. Utilice el programa Setup Utility para establecer la fecha y hora y las contraseñas. Consulte "Utilización
del programa Setup Utility" en la página 45.
Sustitución de la tarjeta Wi-Fi
Atención: No abra el sistema ni intente repararlo antes de leer o comprender el "Lea esto primero:
Información importante de seguridad" en la página v.
Notas:
• La tarjeta Wi-Fi se podría proporcionar en dos tamaños, consulte la imagen que coincida con la tarjeta
Wi-Fi al leer esta sección.
• Las ubicaciones de los conectores de la antena Wi-Fi pueden variar.
Para sustituir la tarjeta Wi-Fi, siga estos pasos:
1. Extraiga los soportes de las unidades y apague todos los dispositivos conectados y el equipo. A
continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén
conectados al equipo.
2. Coloque una toalla o un trapo suave y limpio sobre el escritorio u otra superficie plana. Sujete los
bordes del sistema y apóyelo cuidadosamente para que la pantalla esté contra la superficie y la
cubierta hacia arriba.
3. Extraiga el pedestal de equipo. Consulte "Sustitución del soporte del sistema" en la página 66.
4. Extraiga la cubierta del equipo. Consulte "Extracción de la cubierta del equipo" en la página 71.
5. Extraiga el protector de la placa del sistema. Consulte "Sustitución del protector de la placa del
sistema" en la página 72.
6. Ubique la tarjeta de Wi-Fi. Consulte "Componentes del sistema" en la página 7.
7. Retire el tornillo del protector de la tarjeta Wi-Fi que fija la tarjeta. Después, desconecte los cables
de la antena Wi-Fi de la tarjeta Wi-Fi.
Nota: No es posible extraer el tornillo del protector de tarjeta Wi-Fi.

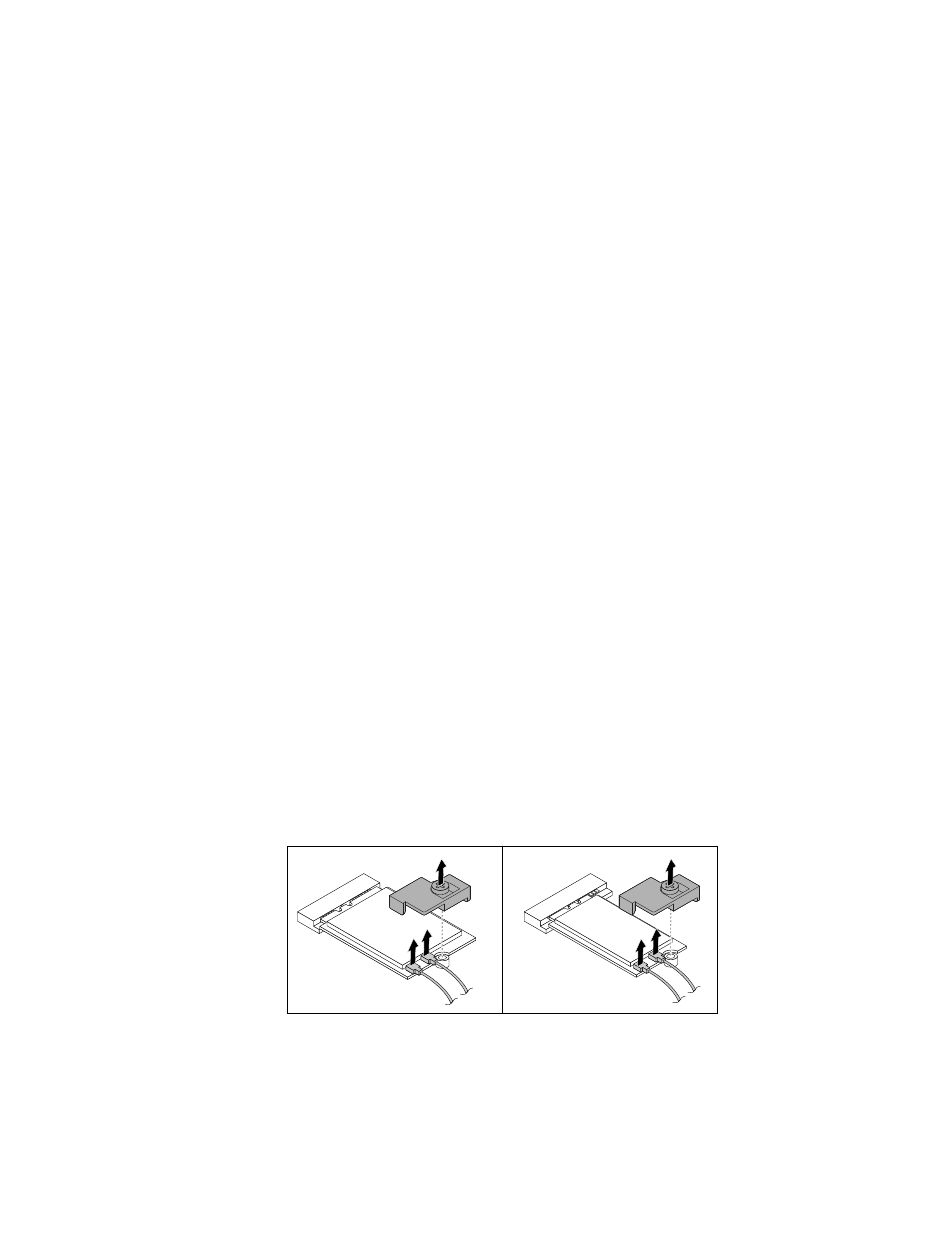

Figura 54. Extracción del tornillo del protector de tarjeta Wi-Fi y desconexión de los cables de la antena Wi-Fi
.
Capítulo 7
Instalación o sustitución de hardware
87
