Conexión
Conexión de las señales de audio y vídeo
Preste atención a las notas siguientes cuando conecte los cables:
• Apague todos los dispositivos.
• Familiarícese con los puertos de audio/vídeo de la pantalla de los dispositivos
que desee utilizar. Sea consciente de que las conexiones incorrectas pueden
afectar negativamente a la calidad de la imagen.
• No quite los cables de los puertos tirando del propio cable. Agarre los
conectores por el extremo del cable y tire siempre de ellos.
• Asegúrese de que todos los cables están completamente insertados y
firmemente asentados.

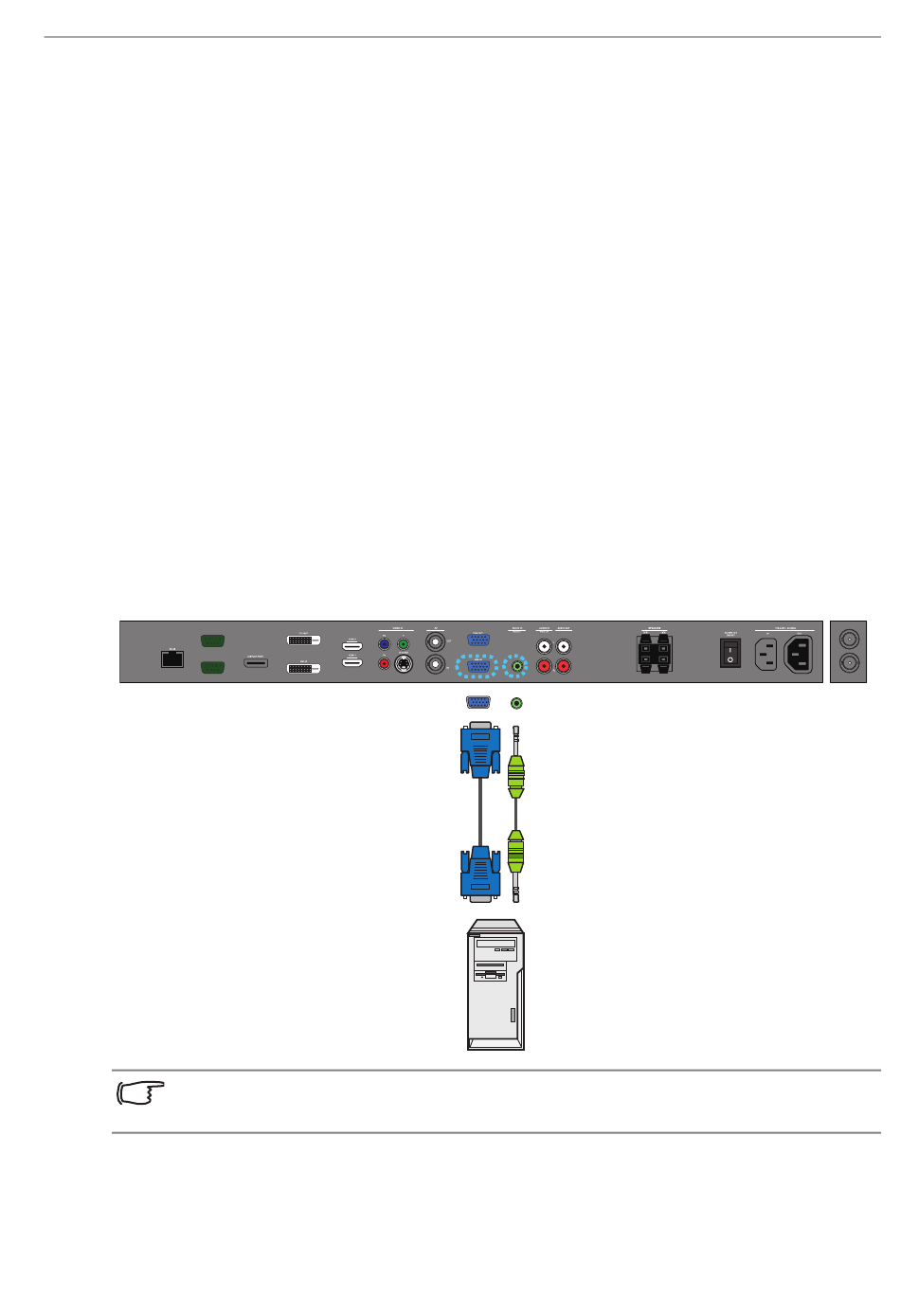

Conexión de la entrada VGA
1. Inserte el conector VGA-IN de la pantalla en el conector de salida VGA de un
equipo mediante un cable D-Sub (15 contactos).
2. Inserte el conector de salida de audio del equipo en el conector AUDIO IN
(AUDIO1) de la pantalla mediante un cable de audio adecuado.
3. Para ver imágenes desde esta entrada, presione el botón VGA del mando a
distancia.
RS-232C-OUT
RS-232C-IN
El cable de audio no se suministra y se debe adquirir por separado.
Cable D-Sub (15 contactos)
PC
Cable de audio
Conexión 19
