Matrices de almacenamiento

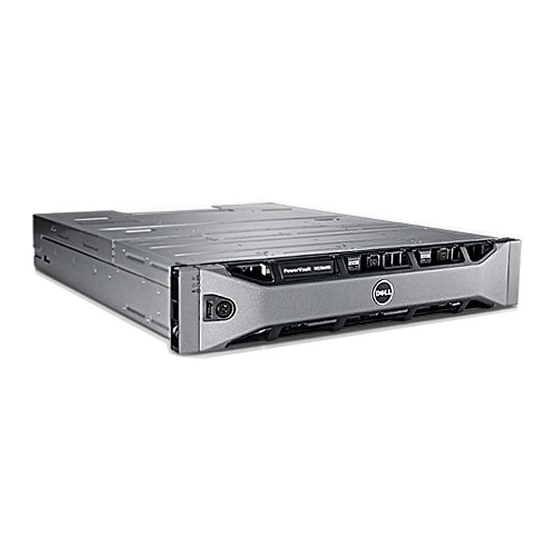

Dell PowerVault MD3600i
y MD3620i
Guía de implementación

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell PowerVault MD3600i

Resumen de contenidos para Dell PowerVault MD3600i

  • Página 1 Matrices de almacenamiento Dell PowerVault MD3600i y MD3620i Guía de implementación...
  • Página 2 Marcas comerciales utilizadas en este texto: Dell™, el logotipo de DELL, PowerEdge™, PowerVault™ y OpenManage™ son marcas comerciales de Dell Inc. Intel® es una marca comercial registrada de Intel Corporation en los Estados Unidos y en otros países. Microsoft®, Windows®, Windows Server®, MS-DOS®...

  • Página 3: Tabla De Contenido

    Contenido Introducción ..... . . Requisitos del sistema ....Requisitos de la estación de administración .
  • Página 4 Instalación de consola ....Instalación silenciosa ....Actualización del software de almacenamiento MD .
  • Página 5 ....Localización de la etiqueta de servicio ..Cómo ponerse en contacto con Dell ..Comentarios sobre la documentación .
  • Página 6 CHAP de destino ....CHAP mutuo ..... Definiciones de CHAP .

  • Página 7: Introducción

    óptimo. La versión de MDSM incluida en el soporte de recursos PowerVault MD Series se puede utilizar para administrar las matrices de almacenamiento PowerVault MD3600i Series y de la MD Series anterior de PowerVault. MDSM es compatible con los sistemas operativos Microsoft Windows y Linux.

  • Página 8: Introducción A Las Matrices De Almacenamiento

    NOTA: los hipervisores compatibles incluyen Microsoft Hyper-V, Citrix XenServer y VMware. Para obtener información sobre las versiones compatibles, consulte la Support Matrix (Matriz de compatibilidad) en dell.com/support. • Permisos de administrador o equivalentes. Introducción a las matrices de almacenamiento Una matriz de almacenamiento consta de varios componentes de hardware, como discos físicos, módulos de la controladora RAID, ventiladores y...
  • Página 9 RAID específico para cada grupo de discos y cada disco virtual de la matriz de almacenamiento. Para obtener más información sobre cómo usar RAID y administrar datos en la solución de almacenamiento, consulte el Owner’s Manual (Manual del propietario) en dell.com/support/manuals. Introducción...
  • Página 10 Introducción...

  • Página 11: Instalación Del Hardware

    Consulte el Owner’s Manual (Manual del propietario) en dell.com/support/manuals. Planificación de la configuración de almacenamiento Antes de instalar la matriz de almacenamiento, tenga en cuenta lo siguiente: •...

  • Página 12: Conexión De La Matriz De Almacenamiento

    PowerVault MD1200 Series para obtener capacidad de almacenamiento adicional. Cada matriz de almacenamiento PowerVault MD3600i Series se puede ampliar hasta un máximo de 120 (o 192, si se habilita mediante la activación de la Función Premium) discos físicos mediante un máximo de siete gabinetes de expansión MD1200 Series.

  • Página 13: Configuraciones De Conexión Directa

    La redundancia se establece instalando rutas de datos separadas entre el host y la matriz de almacenamiento, donde cada ruta se establece para uno de los dos módulos de la controladora RAID instalado en la matriz de almacenamiento. La redundancia protege el host frente a pérdidas de acceso a los datos en caso de que se produzca un error en la ruta, ya que los dos módulos de la controladora RAID pueden acceder a todos los discos de la matriz de almacenamiento.
  • Página 14 En la Ilustración 2-1 se muestra una configuración de cableado no redundante para los módulos de la controladora RAID utilizando una única configuración de ruta de datos. Ilustración 2-1. Dos hosts conectados a una única controladora Servidor 1 Servidor 2 Matriz de almacenamiento Red corporativa, pública o privada...
  • Página 15 En la se Ilustración 2-2 muestra un host conectado a una única matriz de almacenamiento. Ilustración 2-2. Un host conectado a una única controladora Servidor Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 16 En la Ilustración 2-3 se muestra cuatro hosts independientes compatibles con una configuración de matriz de controladora doble con una única ruta de datos. Ilustración 2-3. Cuatro hosts conectados en una configuración de controladora doble Servidor 2 Servidor 1 Servidor 3 Servidor 4 Matriz de almacenamiento Red corporativa,...
  • Página 17 Configuración de datos de doble ruta En la Ilustración 2-4, se han conectado directamente hasta dos servidores a los módulos de la controladora RAID. Si el servidor host dispone de una segunda conexión Ethernet a la matriz, puede conectarse a los puertos iSCSI de la segunda controladora de la matriz.
  • Página 18 Ilustración 2-4. Dos hosts conectados a dos controladoras Servidor 1 Servidor 2 Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 19 Ilustración 2-5. Dos hosts conectados en una configuración de controladora doble Servidor de clúster de dos nodos Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...

  • Página 20: Configuraciones Conectadas Por Red

    1 G. Una configuración iSCSI que utiliza conmutadores Ethernet se denomina habitualmente IP SAN. Si se utiliza una SAN IP , la matriz de almacenamiento PowerVault MD3600i Series puede admitir hasta 64 hosts a la vez. Esta configuración admite configuraciones de datos de ruta única o de doble ruta y módulos de controladora únicos o dobles.
  • Página 21 Ilustración 2-6. 64 servidores conectados a una única controladora Hasta 64 hosts Conmutador Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 22 Ilustración 2-7. 64 servidores conectados a dos controladoras Hasta 64 hosts Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 23 Ilustración 2-8. 64 servidores conectados a una única controladora RAID Hasta 64 hosts NICs de 1 G Conmutadores de 1 G Enlaces ascendentes de 10 G Conmutador de 10 G Matriz de almacenamiento Instalación del hardware...
  • Página 24 Ilustración 2-9. 64 servidores conectados a dos controladoras RAID Hasta 64 hosts NICs de 1 G Conmutadores de 1 G Enlaces ascendentes de 10 G Conmutadores de 10 G Matriz de almacenamiento Instalación del hardware...

  • Página 25: Cableado De Gabinetes De Expansión Powervault Md1200 Series

    (PERC) H800. Los datos de discos virtuales creados en un adaptador PERC H800 no se pueden migrar directamente a una matriz de almacenamiento PowerVault MD3600i Series o a un gabinete de expansión PowerVault MD1200 Series conectado a una matriz de almacenamiento PowerVault MD3600i Series.
  • Página 26 Mediante MDSM, actualice el firmware del módulo de la controladora RAID de la matriz de almacenamiento y NVSRAM con las últimas versiones disponibles en dell.com/support. Haga clic en Herramientas→ Actualizar firmware del módulo de la controladora RAID en la Ventana de Administración Enterprise (EMW).

  • Página 27: Ampliación Con Gabinetes De Expansión Powervault Md1200 Series Previamente Configurados

    Para obtener información acerca de la configuración de los gabinetes de expansión PowerVault MD1200 Series, consulte el Owner’s Manual (Manual del propietario) en dell.com/support/manuals. Al utilizar MDSM, actualice el firmware del módulo de la controladora RAID y NVSRAM con las últimas versiones disponibles en dell.com/support.
  • Página 28 4 Encienda las unidades conectadas: Encienda los gabinetes de expansión. Espere a que el LED de estado del gabinete se ilumine con una luz azul. Encienda la matriz de almacenamiento y espere a que el LED de estado indique que la unidad está preparada: •...

  • Página 29: Instalación Del Software Powervault

    NOTA: para obtener más información acerca de los proveedores de Microsoft VDS y VSS, consulte el Manual del propietario de PowerVault MD3600i. Para instalar el software en un sistema Windows o Linux, debe tener privilegios de administrador o raíz.

  • Página 30: Instalación Gráfica (Recomendada)

    NOTA: si no se utiliza el protocolo de configuración dinámica de host (DHCP), la configuración inicial de la estación de administración debe realizarse en la misma subred física que la matriz de almacenamiento. Además, durante la configuración inicial, debe configurarse al menos un adaptador de red en la misma subred IP que el puerto de administración predeterminado de la matriz de almacenamiento (192.168.128.101 o 192.168.128.102).
  • Página 31 Si la MDCU no se inicia automáticamente, iníciela manualmente. • En un sistema operativo basado en Windows, haga click en Iniciar→Dell→Modular Disk Configuration Utility. • En un sistema operativo basado en Linux, haga doble clic en el icono Modular Disk Configuration Utility en el escritorio.

  • Página 32: Instalación De Consola

    Estos controladores y el firmware se encuentran también disponibles en dell.com/support. Además, consulte la Support Matrix (Matriz de compatibilidad) en dell.com/support/manuals para obtener configuraciones adicionales o software necesarios para la matriz de almacenamiento específica.

  • Página 33: Actualización Del Software De Almacenamiento Md

    1 Copie el archivo custom_silent.properties en la carpeta /windows del soporte o imagen de instalación a una ubicación de escritura en el servidor host. 2 Modifique el archivo custom_silent.properties para que refleje las funciones, los modelos y las opciones de instalación a utilizar. A continuación, guarde el archivo.
  • Página 34 Instalación del software PowerVault MD Storage...

  • Página 35: Tareas Posteriores A La Instalación

    Tareas posteriores a la instalación Antes de usar la matriz de almacenamiento por primera vez, complete las tareas de configuración inicial en el orden que se muestra. Estas tareas se realizan con MD Storage Manager. NOTA: si no se utiliza el Protocolo de configuración dinámica de host (DHCP), la configuración inicial mediante la estación de administración debe realizarse en la misma subred física que la matriz de almacenamiento.

  • Página 36: Hoja De Configuración De Iscsi

    Tabla 4-1. Terminología estándar utilizada para la configuración de iSCSI Cláusula Definición Host o servidor host Servidor conectado a la matriz de almacenamiento a través de puertos iSCSI. Puerto de servidor host Puerto SCSI del servidor host que conecta el servidor a la matriz de almacenamiento.

  • Página 37: Configuración De Ipv4: Hoja De Cálculo

    Configuración de IPv4: hoja de cálculo Servidor host Secreto CHAP mutuo 192.168.128.101 (puerto de red de admin.) 192.168.131.101 (predet.: entrada 1) Secreto CHAP 192.168.130.101 (predet.: entrada 0) PowerVault del destino MD36x0i 192.168.130.102 (predet.: entrada 0) 192.168.128.102 (puerto de red de admin.) 192.168.131.102 (predet.: entrada 1) Si necesita espacio adicional para más de un servidor host, utilice otra hoja.

  • Página 38: Configuración De Ipv6: Hoja De Cálculo

    Configuración de IPv6: hoja de cálculo Servidor host Secreto CHAP mutuo Secreto CHAP del destino PowerVault MD36x0i Si necesita espacio adicional para más de un servidor host, utilice otra hoja. Puerto 1 de host iSCSI Puerto 2 de host iSCSI Dirección IP local Dirección IP local ___ .
  • Página 39 Controladora iSCSI 1, Entrada 0 FE80 : 0000 : 0000 : 0000 : ____ : ____ : ____ : ____ Dirección IP Dirección IP 1 ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____ enrutable Dirección IP 2 ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____...

  • Página 40: Configuración De Iscsi En La Matriz De Almacenamiento

    Configuración de iSCSI en la matriz de almacenamiento En las secciones siguientes se proporcionan instrucciones detalladas para configurar iSCSI en la matriz de almacenamiento. Sin embargo, antes de empezar la configuración, es importante saber dónde se realiza cada paso en relación al entorno de la matriz de almacenamiento o del servidor host.

  • Página 41: Configuración Automática Mediante La Utilidad Modular Disk Configuration Utility

    Configuración automática mediante la utilidad Modular Disk Configuration Utility NOTA: si la MDCU no está instalada, puede instalarse desde el soporte de recursos de la MD Series. La utilidad MDCU proporciona un enfoque consolidado para configurar la red iSCSI de servidores host y de matrices de almacenamiento basadas en iSCSI mediante una interfaz guiada por un asistente.
  • Página 42 5 Configure los protocolos y las direcciones IP para los puertos iSCSI. 6 Especifique el método de autenticación CHAP. 7 Aplique la configuración después de revisar un resumen. 8 Repita el proceso desde el paso 2 para configurar matrices adicionales. Configuración de host (configuración de conexión de host) Después de completar la configuración de las matrices de almacenamiento basadas en iSCSI, la siguiente tarea es ejecutar esta utilidad en todos los hosts...
  • Página 43 Para Windows, haga clic en Inicio→ Todos los programas→ Dell→ Software MD Storage→ Modular Disk Configuration Utility. Para Linux, haga clic sobre el icono MDCU en el escritorio o vaya al directorio /opt/dell/mdstoragesoftware/mdconfigurationutility en una ventana de terminal y ejecute PowerVault MDCU.

  • Página 44: Pasos Para El Establecimiento De Una Postconexión

    MD Storage Manager y los servidores host pueden utilizar estos discos virtuales. Para obtener más información sobre la planificación del almacenamiento y cómo utilizar MD Storage Manager, consulte la Administrator's Guide (Guía del administrador) en dell.com/support/manuals. Tareas posteriores a la instalación...

  • Página 45: Pautas Para La Configuración De La Red Para Iscsi

    Pautas para la configuración de la red para iSCSI En esta sección se proporcionan pautas generales para configurar el entorno de red y las direcciones IP para su utilización con los puertos iSCSI del servidor host y la matriz de almacenamiento. Para que los hosts se comuniquen con los puertos de administración y/o iSCSI de matrices de almacenamiento, los NIC locales deben configurarse con direcciones de IP que puedan comunicarse con las direcciones que aparecen en la hoja de...

  • Página 46: Uso Del Direccionamiento Ip Estático

    Uso del direccionamiento IP estático 1 En el Panel de control, seleccione Conexiones de red o Centro de redes y recursos compartidos y, a continuación, haga clic en Administrar conexiones de red. 2 Haga clic con el botón derecho del mouse en la conexión de red que desea configurar y seleccione Propiedades.

  • Página 47: Configuración De Un Host Linux

    4 Seleccione la ficha Opciones avanzadas→ WINS y haga clic en Añadir. 5 En la ventana Servidor WINS TCP/IP , introduzca la dirección IP del servidor WINS y haga clic en Agregar. 6 Para permitir el uso del archivo Lmhosts con el fin de resolver nombres NetBIOS remotos, seleccione Habilitar la búsqueda de LMHOSTS.

  • Página 48: Uso De Una Dirección Ip Estática

    3 Reinicie los servicios de red mediante el comando siguiente: /etc/init.d/network restart Uso de una dirección IP estática Si utiliza una dirección IP estática (solo usuarios raíz) 1 Edite el archivo /etc/sysconfig/network del modo siguiente: NETWORKING=yes HOSTNAME=mymachine.mycompany.com GATEWAY=255.255.255.0 2 Edite el archivo de configuración para la conexión que desea configurar, bien /etc/sysconfig/network-scripts/ifcfg-ethX (para Red Hat®...

  • Página 49: Desinstalación Del Software De Almacenamiento Md

    Microsoft Windows Server 2008: 1 En el Panel de control, haga doble clic en Agregar o quitar programas. 2 Seleccione el software de almacenamiento Dell MD36xxi de la lista de programas. 3 Haga clic en Cambiar o quitar.

  • Página 50: Desinstalación Del Software Md Storage Desde Linux

    Si durante la instalación se utilizó otro directorio, vaya a dicho directorio antes de empezar el proceso de desinstalación. 2 Desde el directorio de instalación, abra el directorio Uninstall Dell MD Storage Software (Desinstalar software de almacenamiento MD de Dell) y ejecute el archivo Uninstall Dell MD Storage Software.exe.

  • Página 51: Obtención De Ayuda

    Dell. Puesto que la disponibilidad varía en función del país y del producto, es posible que no pueda disponer de algunos servicios en su área.

  • Página 52: Comentarios Sobre La Documentación

    Si tiene comentarios sobre este documento, escriba a documentation_feedback@dell.com. De manera alternativa, puede hacer clic en el enlace Feedback (Comentarios) en cualquiera de las páginas de documentación de Dell, rellenar el formulario y hacer clic en Submit (Enviar) para enviar sus comentarios. Obtención de ayuda...

  • Página 53: A Apéndice: Configuración Manual De Iscsi

    Apéndice: Configuración manual de iSCSI En las secciones siguientes se proporcionan instrucciones detalladas para configurar iSCSI en la matriz de almacenamiento. Sin embargo, antes de empezar la configuración, es importante saber dónde se realiza cada paso en relación al entorno del servidor host o al entorno de la matriz de almacenamiento. En la Tabla 7-1 se muestra cada paso de configuración de iSCSI y dónde tiene lugar cada uno.

  • Página 54: Paso 1: Detección De La Matriz De Almacenamiento (Solo Administración Fuera De Banda)

    Paso 1: Detección de la matriz de almacenamiento (solo administración fuera de banda). Configuración predeterminada de los puertos IPv4 de administración De manera predeterminada, los puertos de administración de la matriz de almacenamiento están definidos para el Protocolo de configuración dinámica de host (DHCP).

  • Página 55: Detección Automática De La Matriz De Almacenamiento

    4 Por último, añada los tres últimos bytes de la dirección MAC FE80::0200:08FF:FEAA:BBCC. NOTA: este procedimiento sólo se aplica a la administración fuera de banda. Si opta por configurar la administración en banda, debe completar este paso y, a continuación, ir a “Paso 8: Configuración de la administración en banda (opcional)” en la página 74.

  • Página 56: Detección Manual De La Matriz De Almacenamiento

    Resumen para asegurarse de que los gabinetes de la matriz de almacenamiento se encuentran en estado óptimo. Para obtener más información sobre los iconos de estado, consulte el Owner’s Manual (Manual del propietario) en dell.com/support/manuals. Apéndice: Configuración manual de iSCSI...

  • Página 57: Paso 2: Configuración De Los Puertos Iscsi De La Matriz De Almacenamiento

    Configurar alertas de almacenamiento, como la Dell Management correo electrónico Console (Consola de administración de Dell), Configurar alertas SNMP (mediante SNMP) cuando se degrada o falla un componente de la matriz de almacenamiento, o se produce una condición de entorno adversa.
  • Página 58 Controladora 1, Puerto 2: IP: 192.168.132.102 Máscara de subred: 255.255.255.0 Puerto: 3260 Controladora 1, Puerto 3: IP: 192.168.133.102 Máscara de subred: 255.255.255.0 Puerto: 3260 NOTA: no se ha definido ninguna puerta de enlace predeterminada. Para configurar los puertos iSCSI de la matriz de almacenamiento. 1 Desde MDSM, vaya a la ficha Configuración en la AMW.

  • Página 59: Paso 3: Detección Del Destino Desde El Iniciador Iscsi

    5 Una vez completadas todas las configuraciones de puerto de la matriz de almacenamiento iSCSI, haga clic en Aceptar. 6 Pruebe la conexión ejecutando un comando ping en cada puerto de la matriz de almacenamiento iSCSI. Paso 3: Detección del destino desde el iniciador iSCSI En este paso se identifican los puertos iSCSI de la matriz de almacenamiento hacia el servidor host.
  • Página 60 6 Haga clic en Aceptar para salir del menú Avanzado y, a continuación, vuelva a hacer clic en Aceptar para salir de la pantalla Agregar portales de destino. 7 Para salir de la ficha Detección, haga clic en Aceptar. • Si tiene previsto configurar la autenticación CHAP, no efectúe la detección en más de un puerto iSCSI en este momento.

  • Página 61: Paso 4: Configuración Del Acceso De Host

    Edite o compruebe que la línea node.startup = automatic esté habilitada. Esto habilitará el inicio automático del servicio al iniciar. Compruebe que el siguiente valor de tiempo de espera está establecido en 30: node.session.timeo.replacement_timeout = 30 Guarde y cierre el archivo /etc/iscsi/iscsid.conf. 3 Reinicie el servicio iSCSI ejecutando el comando siguiente desde la consola: service iscsi start 4 Compruebe que el servicio iSCSI se esté...

  • Página 62: Descripción De La Autenticación Chap

    Puede ser un nombre informal, no tiene que ser necesariamente un nombre utilizado para identificar el servidor host en la red. 4 Seleccione un método para añadir el identificador de puerto de host. 5 Seleccione el tipo de host. 6 Especifique si el servidor host formará parte o no de un grupo de servidores host que compartirán el acceso a los mismos discos virtuales que otros servidores host.

  • Página 63: Chap Mutuo

    CHAP mutuo Además del CHAP de destino, puede establecer el CHAP mutuo, en el que la matriz de almacenamiento y el iniciador iSCSI se autentican entre sí. Para establecer el CHAP mutuo, configure el iniciador iSCSI con un secreto CHAP que la matriz de almacenamiento debe enviar al servidor host para establecer una conexión.

  • Página 64: Paso 5: Configuración De La Autenticación Chap En La Matriz De Almacenamiento (Opcional)

    Paso 5: Configuración de la autenticación CHAP en la matriz de almacenamiento (opcional) Si va a configurar una autenticación CHAP de cualquier tipo (ya sea sólo de destino o de destino y mutuo) debe realizar este paso y el “Paso 5: Configuración de la autenticación CHAP en la matriz de almacenamiento (opcional)”...

  • Página 65: Configuración De La Autenticación Chap Mutua En La Matriz De Almacenamiento

    Tabla 7-4. Configuración CHAP Opción Descripción None esta es la selección predeterminada. Si sólo se selecciona None (Ninguna), la matriz de almacenamiento permite que un iniciador iSCSI inicie sesión sin tener que proporcionar ningún tipo de autenticación CHAP . None y CHAP La matriz de almacenamiento permite que un iniciador iSCSI inicie sesión con o sin autenticación CHAP.

  • Página 66: Paso 6: Configuración De La Autenticación Chap En El Servidor Host (Opcional)

    Paso 6: Configuración de la autenticación CHAP en el servidor host (opcional) Si ha configurado la autenticación CHAP en “Paso 5: Configuración de la autenticación CHAP en la matriz de almacenamiento (opcional)” en la página 64, realice los pasos siguientes. En caso contrario, vaya a “Paso 7: Conexión a la matriz de almacenamiento de destino desde el servidor host”...
  • Página 67 • Información de inicio de sesión CHAP: introduzca el secreto y el nombre de usuario de la autenticación CHAP del destino que ha introducido (para el servidor host) en la matriz de almacenamiento. • Realizar autenticación mutua: si la autenticación mutua de CHAP está...
  • Página 68 Si necesita una migración tras error en la sesión de detección, repita el paso 5 para todos los puertos iSCSI de la matriz de almacenamiento. De lo contrario, la configuración de puertos en un solo host es suficiente. Si utiliza Red Hat Enterprise Linux 5, Red Hat Enterprise Linux 6, SUSE Linux Enterprise Server 10 o SUSE Linux Enterprise Server 11: 1 Para habilitar CHAP (opcional), se debe habilitar la línea siguiente en el archivo /etc/iscsi/iscsid.conf.
  • Página 69 7 La configuración final del archivo/etc/iscsi/iscsid.conf se debe parecer a esto: node.session.auth.authmethod = CHAP node.session.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 node.session.auth.password = password_1 node.session.auth.username_in= iqn.1984- 05.com.dell:powervault.123456 node.session.auth.password_in = test1234567890 discovery.sendtargets.auth.authmethod = CHAP discovery.sendtargets.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 discovery.sendtargets.auth.password = password_1 discovery.sendtargets.auth.username = iqn.1984- 05.com.dell:powervault.123456...

  • Página 70: Paso 7: Conexión A La Matriz De Almacenamiento De Destino Desde El Servidor Host

    5 Haga clic en Siguiente. 6 Seleccione cualquier destino en el que no se haya iniciado una sesión y haga clic en Log in (Iniciar sesión). 7 Seleccione una: • Si no utiliza la autenticación CHAP, seleccione No Authentication (Sin autenticación). Vaya a paso 8. •...
  • Página 71 • IP de origen: introduzca la dirección IP de origen del host desde el que quiere conectarse. • Portal de destino: seleccione el puerto iSCSI de la controladora de la matriz de almacenamiento con el que desea conectar. • Resumen de datos y Resumen de encabezados: opcionalmente, puede indicar que se compile un resumen de datos o de información de encabezados durante la transmisión para ayudarle a solucionar los problemas del sistema.
  • Página 72 * * * Un asterisco (*) representa el valor predeterminado de un parámetro. Por ejemplo, el comando de inicio de sesión puede tener el aspecto siguiente: iscsicli PersistentLoginTarget iqn.1984- 05.com.dell:powervault.6001372000ffe3332xx0000046 72edf2 3260 T 192.168.130.101 * * * 0x2 * * * * * Apéndice: Configuración manual de iSCSI...
  • Página 73 Para ver las sesiones activas en el destino, utilice el comando siguiente: iscsicli SessionList Para admitir la conmutación tras error en la controladora de la matriz de almacenamiento, el servidor host debe estar conectado a al menos un puerto iSCSI de cada controladora. Repita el paso 3 para cada puerto iSCSI de la matriz de almacenamiento que desee establecer como destino de sustitución.

  • Página 74: Paso 8: Configuración De La Administración En Banda (Opcional)

    IP como los puertos host de PowerVault MD36x0i. 1 Establezca una sesión iSCSI para la matriz de almacenamiento RAID PowerVault MD3600i. 2 Reinicie el servicio SMagent. 3 Inicie MDSM. Si esta es la primera matriz de almacenamiento a configurar para administración, aparece la ventana Agregar nueva matriz de...

  • Página 75: B Apéndice: Uso Del Servicio De Nombres De Almacenamiento De Internet

    Apéndice: Uso del Servicio de nombres de almacenamiento de Internet El servidor del Servicio de nombres de almacenamiento de Internet (iSNS), compatible sólo con entornos iSCSI de Microsoft Windows, elimina la necesidad de configurar manualmente cada una de las matrices de almacenamiento con una lista específica de iniciadores y direcciones IP de destino.
  • Página 76 Apéndice: Uso del Servicio de nombres de almacenamiento de Internet...

  • Página 77: C Apéndice: Equilibrio De Carga

    Apéndice: Equilibrio de carga Directiva de equilibrio de carga Los controladores multirruta seleccionan la ruta de E/S a un disco virtual a través de un módulo de controladora RAID específico. Cuando el controlador multirruta recibe una nueva E/S para procesar, el controlador busca una ruta al módulo de controladora RAID actual que posee el disco virtual.

  • Página 78: Menor Profundidad De Cola Con Subconjunto

    Cambio de las políticas de equilibrio de carga en el sistema operativo Windows Server 2008 El equilibrio de carga con la matriz de almacenamiento PowerVault MD3600i Series sólo está disponible en Microsoft Windows Server 2008 y en versiones posteriores del sistema operativo. Puede cambiar las directivas de equilibrio de carga de la operación por turnos con subconjunto predeterminada...

  • Página 79: Aumento De La Amplitud De Banda Con Varias Sesiones Iscsi

    Aumento de la amplitud de banda con varias sesiones iSCSI La matriz de almacenamiento PowerVault MD3600i Series en una configuración dúplex admite dos controladoras activas/activas asimétricas redundantes. Cada controladora tiene dos puertos Ethernet de 10 G compatibles con iSCSI.
  • Página 80 Ilustración 9-1. Configuración del iniciador Direcciones IP Host If1: IP_Addr_If1 Servidor host If2: IP_Addr_If2 Controladora 0 de MD36x0i P0: IP_Addr_C0_P0 P1: IP_Addr_C0_P1 Controladora 1 de MD36x0i P0: IP_Addr_C1_P0 P1: IP_Addr_C1_P1 Red IP 2 Red IP 1 Conexiones TCP A controladora 0 de MD36x0i T01: IP_Addr_If1 / IP_Addr_C0_P0 T02: IP_Addr_If2 / IP_Addr_C1_P1 A controladora 1 de MD36x0i...
  • Página 81 Se configuran dos sesiones con una conexión TCP del host para cada controladora (una sesión por puerto), para un total de cuatro sesiones. El controlador de migración tras error multirruta equilibra el acceso de E/S en las sesiones a los puertos de la misma controladora. En una configuración dúplex, con discos virtuales en cada controladora, la creación de sesiones mediante los puertos de datos iSCSI de las dos controladoras aumenta la amplitud de banda y proporciona equilibrio de carga.
  • Página 82 Apéndice: Equilibrio de carga...

  • Página 83: D Apéndice: Detención De Servicios Iscsi En Linux

    Apéndice: Detención de servicios iSCSI en Linux Siga estas instrucciones para detener manualmente los servicios iSCSI en Linux. Para apagar los servicios iSCSI: 1 Detenga toda la actividad de E/S. 2 Desmonte todos los sistemas de archivos correlacionados. Detenga el servicio iSCSI ejecutando el siguiente comando: /etc/init.d/open-iscsi stop Apéndice: Detención de servicios iSCSI en Linux...
  • Página 84 Apéndice: Detención de servicios iSCSI en Linux...
