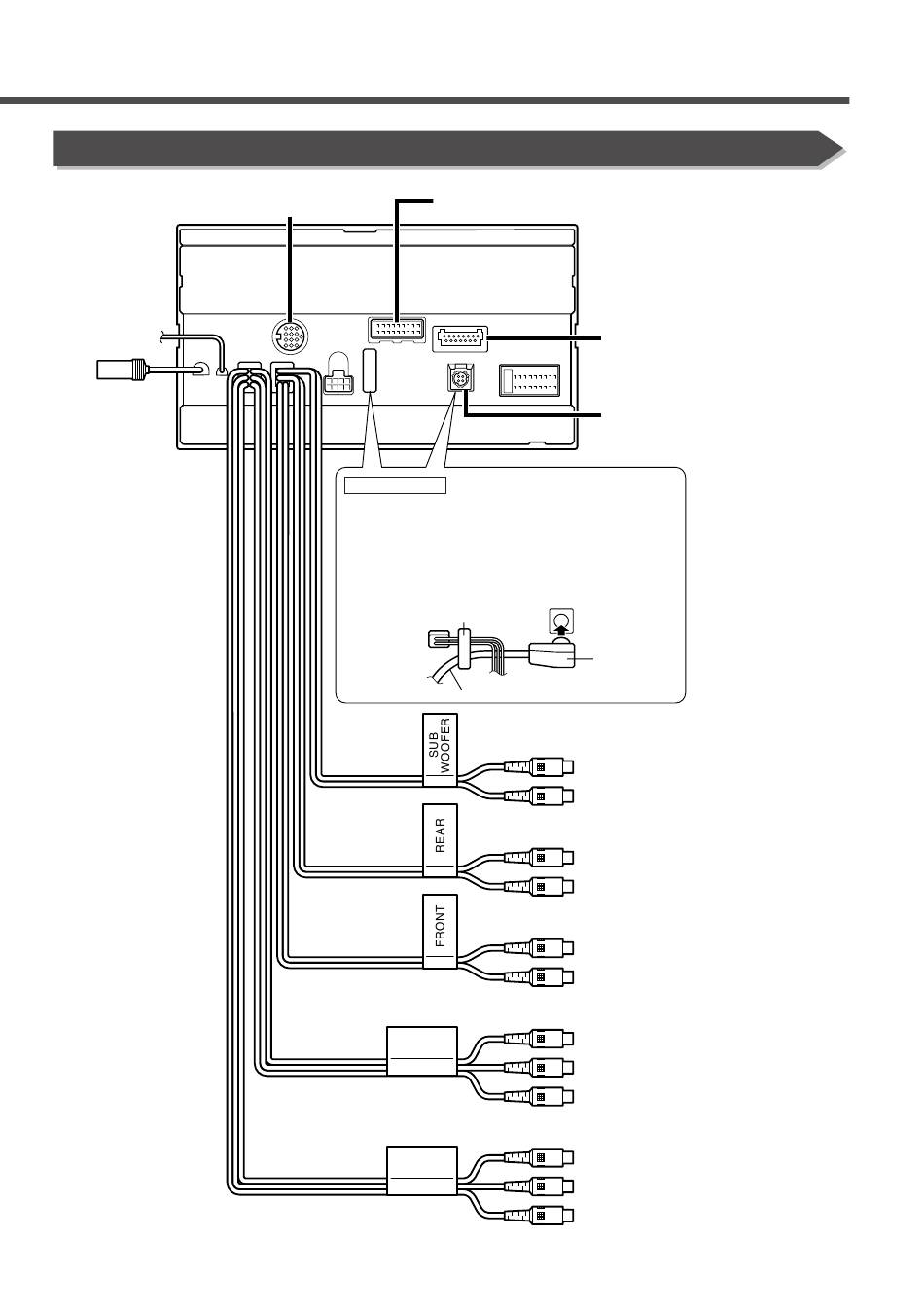

Conexión del sistema
Al sistema de navegación
Al cambiador
de disco etc.
Al sintonizador de TV
2PRECAUCIÓN
Coloque un cable óptico después de fijarlo con la
abrazadera en la parte posterior de la unidad.
No doble el cable óptico dentro de un radio de 30
mm, de lo contrario esté se puede dañar.
Cuando instale la unidad, asegúrese de que los
cables ópticos no están atrapados entre la unidad
y las piezas del vehículo.
Abrazadera
≥30R
AV OUT
AV IN
A la unidad DSP
Entrada óptico para
la unidad DSP
Cable óptico
¶
Previo de salida del subwoofer
(mono)
Salida de audio izquierda (Blanco)
Salida de audio derecha (Rojo)
¶
Salida de preamplificador trasera
Salida de audio izquierda (Blanco)
Salida de audio derecha (Rojo)
¶
Salida de preamplificador delantera
Salida de audio izquierda (Blanco)
Salida de audio derecha (Rojo)
¶
Salida de audio/visual
Salida visual input (Amarillo)
Salida de audio izquierda (Blanco)
Salida de audio derecha (Rojo)
¶
Entrada de audio/visual
Entrada visual input (Amarillo)
Entrada de audio izquierda (Blanco)
Entrada de audio derecha (Rojo)
