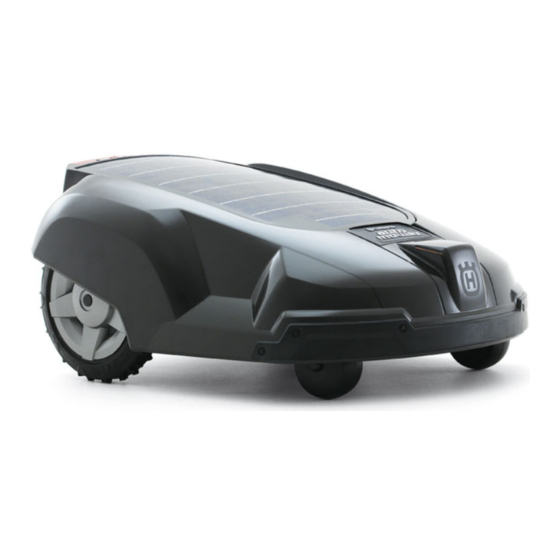

Husqvarna AUTOMOWER SOLAR HYBRID Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Cortacéspedes
  5. AUTOMOWER SOLAR HYBRID
  6. Manual de instrucciones
Husqvarna AUTOMOWER SOLAR HYBRID Manual De Instrucciones

Husqvarna AUTOMOWER SOLAR HYBRID Manual De Instrucciones

Ocultar thumbs Ver también para AUTOMOWER SOLAR HYBRID:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
H U SQVARNA AUTOMOWE R
™
SOL AR HYBRI D
MAN UAL DE I N STRUCC ION E S

Publicidad

Tabla de contenido
loading

Manuales relacionados para Husqvarna AUTOMOWER SOLAR HYBRID

Resumen de contenidos para Husqvarna AUTOMOWER SOLAR HYBRID

  • Página 1 H U SQVARNA AUTOMOWE R ™ SOL AR HYBRI D MAN UAL DE I N STRUCC ION E S...

  • Página 2: Tabla De Contenido

    ÍNDICE 1. Introducción y seguridad ................1.1 Introducción ...................... 1.2 Símbolos en Automower™ ................. 1.3 Símbolos en el manual de instrucciones ..........1.4 Instrucciones de seguridad ................ 2. Presentación ....................2.1 Componentes de Automower™ .............. 2.2 Funcionamiento de Automower™ ............2.3 Forma de búsqueda ...................
  • Página 3 ÍNDICE Husqvarna AB desarrolla constantemente sus productos, por lo que se reserva el derecho a efectuar modificaciones de, entre otras, la forma, el aspecto y el funcionamiento sin previo aviso. En este manual de instrucciones se trata la versión 2.5x del programa de control del cortacésped.

  • Página 4: Introducción Y Seguridad

    1.1 Introducción Le felicitamos por haber escogido un excelente producto de calidad. Para obtener un rendimiento óptimo de su Husqvarna Automower™ es necesario saber como funciona. Este manual de instrucciones contiene información importante sobre el cortacésped, la forma de instalarlo y cómo utilizarlo.

  • Página 5: Símbolos En Automower

    1. INTRODUCCIÓN Y SEGURIDAD 1.2 Símbolos en Automower™ El cortacésped puede tener estos símbolos. Estúdielos minuciosamente para conocer su significado. • Lea detenidamente el manual de instrucciones y comprenda su contenido antes de utilizar su Automower. 1001-003 • Las advertencias y reglas de seguridad de este manual de instrucciones se deben observar al pie de la letra para utilizar el cortacésped de forma segura y eficaz.

  • Página 6: Símbolos En El Manual De Instrucciones

    1. INTRODUCCIÓN Y SEGURIDAD 1.3 Símbolos en el manual de instrucciones En el manual de instrucciones hay los símbolos siguientes. Estúdielos minuciosamente para conocer su significado. • Las medidas de control y/o mantenimiento se deben efectuar con el interruptor general en la posición OFF.

  • Página 7: Instrucciones De Seguridad

    1. INTRODUCCIÓN Y SEGURIDAD 1.4 Instrucciones de seguridad Empleo • Lea detenidamente el manual de instrucciones y comprenda su contenido antes de utilizar su Automower. 1001-003 • No está permitido modificar la versión original de Automower. Todas las modificaciones que se hagan, lo serán bajo propia responsabilidad.
  • Página 8 1. INTRODUCCIÓN Y SEGURIDAD Traslado Para transportes largos hay que embalar Automower en el embalaje de la entrega. Para un traslado seguro desde el área de trabajo o en ella: Pulse la tecla STOP para parar el cortacésped. Si está activada la Parada de protección (vea página 59) que hay para proteger contra robo;...

  • Página 9: Presentación

    2. PRESENTACIÓN 2. Presentación El presente capítulo contiene información que usted debe conocer para planear la instalación. Una instalación de un Husqvarna Automower™ comprende cuatro componentes principales: Automower es un cortacésped automático que corta la hierba moviéndose con una pauta generalmente irregular.

  • Página 10: Componentes De Automower

    2. PRESENTACIÓN 2.1 Componentes de Automower™ 3012-816 Las cifras de la figura corresponden a: Pletina de carga 14. Disco de corte Panel fotovoltaico 15. Estación de carga Tapa del equipo de ajuste de altura 16. Pletina de contacto Ruedas delanteras 17.

  • Página 11: Funcionamiento De Automower

    2. PRESENTACIÓN 2.2 Funcionamiento de Automower™ Capacidad Se recomienda Automower Solar Hybrid para céspedes de hasta 2.100 m El tamaño de la superficie que corta Solar Hybrid depende en gran parte de la disponibilidad de luz solar, pero también del estado de las cuchillas, el tipo de hierba, y la rapidez de crecimiento y humedad de la hierba.
  • Página 12 2. PRESENTACIÓN Forma de trabajo Automower corta la hierba automáticamente. Alterna constantemente entre corte y carga. La estación de carga envía una señal que hace que Automower la detecte a una distancia de 6 - 7 metros. El cortacésped empieza a buscar la estación de carga cuando la carga de la batería es demasiado baja.
  • Página 13 2. PRESENTACIÓN Con el panel de mando situado debajo del panel fotovoltaico del cortacésped se hacen todos los ajustes de Automower. En el panel de mando también está el interruptor principal. La primera vez que se pone el interruptor general en la posición ON, se inicia una secuencia de comienzo que comprende: selección de idioma, formato hora, formato fecha y código PIN de cuatro cifras, así...

  • Página 14: Forma De Búsqueda

    2. PRESENTACIÓN 2.3 Forma de búsqueda Automower se puede ajustar para buscar la estación de carga con una de tres formas de búsqueda diferentes. Con las opciones de ajuste es posible combinar las tres formas de búsqueda para optimizar la búsqueda de la estación de carga. La forma de búsqueda necesaria depende de la forma del jardín.

  • Página 15: Varios Automower™ En Un Jardín

    2. PRESENTACIÓN Forma de búsqueda 3: Seguir el cable de guía Automower funciona de forma irregular hasta que llega al cable de guía. Luego el cortacésped sigue el cable de guía para ir a la estación de carga. El cable de guía es un cable extra que se coloca desde la estación de carga hasta una parte alejada del área de trabajo o a través de un pasadizo y se acopla luego con el lazo delimitador.

  • Página 16: Instalación

    3. INSTALACIÓN 3. Instalación En este capítulo se describe la forma de instalar Husqvarna Automower™. Antes de iniciar la instalación, leal capítulo anterior 2. Presentación. Lea también este capítulo completo antes de iniciar la instalación. La forma en que está hecha la instalación influye en el buen funcionamiento de Automower.

  • Página 17: Instalación De La Estación De Carga

    3. INSTALACIÓN • Transformador (19) • Cable de baja tensión (20) • Grapas (21) • Conector para el cable de lazo (22) • Clavos (23) • Varilla de medición (24) • Empalme para el cable de lazo (25) Para la instalación también necesita: un martillo para clavar las grapas en el suelo, unos alicates combinados, y una pala recta si se va a enterrar el cable delimitador.
  • Página 18 3. INSTALACIÓN Piense en la cercanía a un enchufe de pared cuando elija la ubicación. La estación de carga se debe enchufar en un enchufe de pared de 230 V con el cable de baja tensión y el transformador. El cable de baja tensión incluido en la entrega tiene 20 metros de longitud.
  • Página 19 3. INSTALACIÓN No ubique la estación de carga de forma que el cortacésped pueda acercarse a menos de 3 metros detrás de la estación de carga (por ejemplo, en en promontorio estrecho). Entonces el cortacésped puede tener dificultades en encontrar la estación de carga.

  • Página 20: Carga De La Batería

    3. INSTALACIÓN Información importante No pise ni pase nunca por la placa de la estación de carga. 3012-533 3.3 Carga de la batería Automower se entrega con la batería descargada. La máquina se puede cargar en cuanto está conectada en la estación de carga. Ponga el interruptor general en la posición OFF.
  • Página 21 3. INSTALACIÓN Ubicación óptima del cable delimitador El cable delimitador se debe colocar de forma que: • Forme un lazo alrededor del área de trabajo de Automower. Solamente se debe utilizar cable delimitador original. El cable original es estañado y tiene un aislamiento de gran calidad para resistir la humedad del suelo.
  • Página 22 3. INSTALACIÓN Si el área de trabajo es limítrofe con una zanja pequeña, como un macizo floral, o una protuberancia pequeña, como una piedra de bordillo (3 - 5 cm), el cable delimitador se debe colocar a 30 cm dentro del área de trabajo.
  • Página 23 3. INSTALACIÓN Límites dentro del área de trabajo Utilice el cable delimitador para delimitar zonas dentro del área de trabajo, creando islas alrededor de obstáculos no resistentes a los golpes; por ejemplo, macizos florales, arbustos y fuentes. Lleve el cable hasta el área de trabajo, colóquelo alrededor de la zona a delimitar y de vuelta por la misma ruta.
  • Página 24 3. INSTALACIÓN Pasadizos al cortar Deben evitarse pasadizos y zonas largos y estrechos; de menos de 1,5 - 2 metros de anchura. Cuando Automower corta hay riesgo de que se mueva alrededor del pasadizo o la zona por demasiado tiempo. Entonces la hierba puede adquirir un aspecto aplanado.
  • Página 25 3. INSTALACIÓN Pendientes El cable delimitador se puede colocar a través de una pendiente de inclinación inferior al 10 %. 3012-830 El cable delimitador no se debe colocar a través de una pendiente de inclinación superior al 10 %. De hacerlo hay riesgo de que Automower tenga dificultades en dar la vuelta.
  • Página 26 3. INSTALACIÓN Colocación del cable delimitador Coloque el cable delimitador alrededor del área de trabajo, pero no lo conecte todavía en la estación de carga. 3012-221 Información importante El cable extra no se debe colocar enrollado fuera del cable delimitador. Ello puede causar perturbaciones de funcionamiento de Automower.
  • Página 27 3. INSTALACIÓN Colocación del cable delimitador en el trazado hacia la estación de carga En la entrada hacia la estación de carga, el cable delimitador se puede colocar de diversas formas. La mejor opción es trazar el cable totalmente fuera de la estación de carga;...

  • Página 28: Conexión Del Cable Delimitador

    3. INSTALACIÓN 3.5 Conexión del cable delimitador Conecte el cable delimitador en la estación de carga: Saque la cubierta de la estación de carga: • Agarre con ambas manos debajo del borde de la cubierta y tire recto hacia los lados. •...
  • Página 29 3. INSTALACIÓN Coloque los extremos del cable en los conectores: • Abra el conector. • Coloque el cable en el rebaje del conector. 3012-284 Cierre los conectores con unos alicates. Apriete hasta que suene un chasquido. 3012-264 Corte el cable delimitador sobrante. Corte a 1 - 2 cm sobre los conectores.

  • Página 30: Control De La Instalación

    3. INSTALACIÓN Monte la cubierta de la estación de carga. Procure que las tres uñas de la estación de carga entren bien en los agujeros de la cubierta. 3012-270 3.6 Control de la instalación Controle la señal del lazo viendo la indicación que da el diodo luminiscente verde de la estación de carga.

  • Página 31: Instalación Del Cable De Guía

    3. INSTALACIÓN 3.8 Instalación del cable de guía El cable de guía es un cable extra que se coloca desde la estación de carga hasta una parte alejada del área de trabajo o a través de un pasadizo y se acopla luego con el lazo delimitador.
  • Página 32 3. INSTALACIÓN • El recorrido hasta un área lejana es largo o complicado. Si Automower debe seguir el lazo delimitador hacia o desde un área lejana y el recorrido a lo largo del lazo hasta la zona es largo o complicado.
  • Página 33 3. INSTALACIÓN Cuanto más largo sea el lazo de guía, más de cerca seguirá el cortacésped el cable de guía. Si el lazo de guía tiene una longitud de más de 300 metros, el cortacésped puede tener dificultades en seguir el cable. Esto varía dependiendo de la configuración del jardín y la instalación.
  • Página 34 3. INSTALACIÓN Coloque el cable de guía a un mínimo de 2 metros del borde delantero de la placa de carga. Distancia máxima Mínimo 30 cm Mínimo 2 m 3012-834 Para instalar el cable de guía en un pasadizo: • Automower sigue el cable de guía en el mismo lado del cable, hacia y desde la estación de carga.
  • Página 35 3. INSTALACIÓN Conecte el cable de guía en el cable delimitador con un empalme; • Inserte los extremos del cable delimitador en el agujero derecho y el agujero izquierdo, respectivamente, del empalme. • Inserte el extremo del cable de guía en el agujero central.

  • Página 36: Empleo

    4. Empleo 4.1 Carga de la batería totalmente descargada Cuando Husqvarna Automower™ es nuevo o ha estado almacenado durante un periodo prolongado, la batería está descargada y es necesario cargarla antes del arranque. La carga tarda entre 1 1/2 y 2 1/2 horas.

  • Página 37: Empleo Del Temporizador

    4. EMPLEO 4.2 Empleo del temporizador Para un resultado de corte óptimo, la hierba no se debe cortar demasiado. Emplee el temporizador (vea 6.4 Temporizador (2) en la página 47) para que el césped no quede aplanado y para una durabilidad máxima de Automower.

  • Página 38: Reinicio

    4. EMPLEO 4.5 Reinicio Reinicio dentro de 20 segundos Cierre el panel fotovoltaico y compruebe que el botón STOP está en posición de funcionamiento. Automower arranca automáticamente. 3012-839 Reinicio después de más de 20 segundos Si transcurren más de 20 segundos desde la última pulsación de la tecla STOP o el teclado, no es posible arrancar Automower solamente cerrando el panel fotovoltaico y/o poniendo el botón STOP en posición...

  • Página 39: Ajuste De La Altura De Corte

    4. EMPLEO 4.7 Ajuste de la altura de corte La altura de corte es variable entre un mínimo de 2 cm (MIN) y un máximo de 6 cm (MAX). Si la hierba es alta, es adecuado que Automower empiece a cortar con la altura de corte máxima, MAX. A continuación, cuando la hierva es más baja, se puede reducir la altura de corte progresivamente.

  • Página 40: Panel De Mando

    5. PANEL DE MANDO 5. Panel de mando Con el panel de mando se hacen todos los comandos y ajustes de Husqvarna Automower. Se accede a todas las funciones mediante varios menús. 3012-838 El panel de mando consta de una pantalla y un teclado.

  • Página 41: Comandos Rápidos

    5. PANEL DE MANDO El teclado consta de cinco grupos de teclas: Comandos rápidos, programas, selección, cifras e interruptor general. Menú general Comandos Temporizador Jardin Ajustes 3012-416 5.1 Comandos rápidos Casa : • Envía el cortacésped a la estación de carga. La máquina se para en la estación de carga hasta que se vuelve a pulsar la tecla.

  • Página 42: Programas

    5. PANEL DE MANDO 5.2 Programas Con las teclas de programas se puede guardar diferentes configuraciones de ajustes para reutilizarlos o para facilitar el empleo de un Automower en varios jardines. En cada botón hay varios ajustes predefinidos. Usted puede elegir utilizarlos o modificarlos.

  • Página 43: Cifras

    5. PANEL DE MANDO 5.4 Cifras Utilice estas teclas en la estructura de menús para indicar ajustes como, por ejemplo, el código PIN, la hora o la dirección de salida. Utilícelas también para indicar una serie de cifras para selección rápida en los diferentes menús. Encontrará...

  • Página 44: Funciones De Menú

    6. FUNCIONES DE MENÚ 6. Funciones de menú 6.1 Menú general El menú general tiene cuatro opciones: Menú general 6.3 Comandos (1) 6.4 Temporizador (2) Comandos 6.5 Jardín (3) Temporizador 6.6 Ajustes (4) Jardin Las cifras se refieren a los titulares de las páginas Ajustes siguientes.

  • Página 45: Automower™ Menú General, Resumen

    6. FUNCIONES DE MENÚ 6.2 Automower™ Menú general, resumen 46 - Español...

  • Página 46: Comandos (1)

    6. FUNCIONES DE MENÚ 6.3 Comandos (1) Con esta opción del menú general se obtienen las Carga después Comandos siguientes funciones de Automower. AUTO • Carga después AUTO (1-1) Temporizador Mostrar últimos fallos para que Automower vaya de inmediato a la estación de carga, cargue la batería y vuelva Jardín automáticamente al modo de funcionamiento...
  • Página 47 6. FUNCIONES DE MENÚ Omitir temporizador (2-1) Si se ha ajustado el temporizador de Automower, con esta función es posible abandonar los ajustes. Omitir temporizador • SI (2-1-1) 2-1- Ponga el cursor en SI y pulse YES para Temporizador diario desactivar el temporizador.

  • Página 48: Jardín (3)

    6. FUNCIONES DE MENÚ Temp. semanal (2-4) Utilice la tecla YES para marcar/desmarcar los días Omitir temporizador que desea que Automower corte/no corte. Automower cortará en los días marcados con una muesca. Temporizador diario • Lun (2-4-1) Temp. fin de semana •...
  • Página 49 6. FUNCIONES DE MENÚ Ángulos salida (3-1) Normalmente Automower abandona la estación de carga en una dirección dentro del sector de salida 90° - 270°, en que 90° se denomina comenzar ángulo y 270° se denomina finalizar ángulo. Ajustando comenzar ángulo y finalizar ángulo se determina la dirección en que Automower abandonará...
  • Página 50 6. FUNCIONES DE MENÚ • % Salida sector 1 (3-1-6) Cuando utilice dos sectores de salida: indique un porcentaje para determinar la proporción de veces que Automower debe abandonar la estación de carga en el sector 1. Para probar los ajustes en Ángulos salida: Indique el valor 100 % en % Salida sector 1 si se va a probar el sector 1.
  • Página 51 6. FUNCIONES DE MENÚ Es posible activar hasta cinco áreas lejanas: Área 1 Área 1, Área 2, Área 3, Área 4 y Área 5. Para activar una área es necesario indicar tres parámetros: Área 2 Seguir lazo fuera Área 3 Seguir lazo dentro Área 4...
  • Página 52 6. FUNCIONES DE MENÚ • Seguir lazo dentro (3-2-2) Con esta función se controla la forma en que Seguir lazo fuera Ángulos salida Automower busca la estación de carga. Automower inicia siempre la búsqueda de la Seguir lazo Seguir lazo estación de carga con una forma de búsqueda dentro irregular.
  • Página 53 6. FUNCIONES DE MENÚ • Ancho pasillo (3-2-3) El ajuste Ancho pasillo indica la distancia entre el Pasillo camino que recorre el cortacésped y el lazo delimitador o el cable de guía cuando los sigue hacia/desde la estación de carga. La superficie junto al lazo o el cable que utiliza el cortacésped se denomina Pasillo.
  • Página 54 6. FUNCIONES DE MENÚ • Prueba DENTRO (3-2-4) La función Prueba DENTRO (3-2-4) se utiliza Seguir lazo fuera para probar cómo Automower busca la estación de carga. Seguir lazo dentro Ancho pasillo Prueba DENTRO Prueba FUERA 3-2-4 Cuando se selecciona esta función, el cortacésped sigue directamente el lazo delimitador, la guía 1 o la guía 2 (el que encuentra primero) hacia la estación de carga.
  • Página 55 6. FUNCIONES DE MENÚ Para averiguar la distancia entre la estación de carga y un área lejana: • Indique una distancia que con seguridad sobrepase la distancia real. La distancia máxima que se puede indicar es de 500 metros. Indique el valor 100 % en Proporción, para el área cuyo tramo se va a medir y el valor 0 % para las demás áreas.
  • Página 56 6. FUNCIONES DE MENÚ Avanzado (3-4) • Comprobar lazo (3-4-1) Con esta función se puede controlar la recepción Ángulos salida de la señal del lazo delimitador por el cortacésped, y determinar exactamente la Seguir lazo ubicación del cable delimitador en el césped. El sensor que se utiliza en esta función está...

  • Página 57: Ajustes (4)

    6. FUNCIONES DE MENÚ 6.6 Ajustes (4) Con esta opción del menú general se obtienen las Comandos siguientes posibilidades de ajuste. • Seguridad (4-1) Seguridad Temporizador para hacer ajustes de código PIN, protección Stop, bloqueo de ajustes, bloqueo de instalación Sonidos Jardín y alarma.
  • Página 58 6. FUNCIONES DE MENÚ Para: • Activar: Ponga el cursor en Bloqueo hora y pulse YES. A continuación ponga el cursor en Número de días y pulse YES. Luego indique el número de días que ha de cortar Automower antes de solicitar el código PIN. Termine pulsando YES.
  • Página 59 6. FUNCIONES DE MENÚ • Bloqueo de ajustes (4-1-4) Esta función impide que nadie que no conozca el Código PIN código PIN pueda cambiar ajustes. Tampoco es posible seleccionar o guardar los programas A, B o C. Bloqueo hora Para: Protección Stop •...
  • Página 60 6. FUNCIONES DE MENÚ Sonidos Significa 2 pitidos/10 segundos Cargando 5 pitidos durante 2 segundos Arrancar cuchilla 3 pitidos/segundo Mensaje de fallo Un pitido largo Disco de corte frenado Chasquido corto Pulsación de tecla del teclado Pitido apagado largo Entrada errónea El cortacésped se saca manualmente de la estación de carga durante la carga Doble pitido corto...
  • Página 61 6. FUNCIONES DE MENÚ Hora & Fecha (4-4) Con esta función se puede cambiar la hora y la fecha Seguridad en Automower. Con la función también se puede cambiar el formato Sonidos Ajustar hora que se seleccionó en la primera puesta en marcha de Automower.

  • Página 62: Ejemplos De Jardines

    El comportamiento del cortacésped es controlado por los ajustes hechos. Adaptando los ajustes de jardín del cortacésped a la forma del jardín, Husqvarna Automower™ llega más fácilmente a todas las partes del jardín con una misma frecuencia, obteniéndose así...
  • Página 63 7. EJEMPLOS DE JARDINES Propuestas de instalación y ajustes Área: 1.800 m . No se requiere cable de guía. Temporizador: tiempo de funcionamiento de 20 horas diarias. Ángulos salida: un sector 90° - 270°. Forma de búsqueda: irregular y Seguir lazo delimitador dentro.
  • Página 64 7. EJEMPLOS DE JARDINES Propuestas de instalación y ajustes Área: 600 m . Jardín en forma de L con la estación de carga situada en la superficie estrecha. Hay dos islas. No se requiere cable de guía. Temporizador: tiempo de funcionamiento de 7 horas diarias.
  • Página 65 7. EJEMPLOS DE JARDINES Propuestas de instalación y ajustes Área: 500 m . Hay varias islas. No se requiere cable de guía. No es necesario modificar la configuración básica del cortacésped. Temporizador: tiempo de funcionamiento de 6 horas diarias. Ángulos salida: un sector 90° - 270°. Forma de búsqueda: irregular.
  • Página 66 7. EJEMPLOS DE JARDINES Propuestas de instalación y ajustes Área: 2.100 m . Se recomienda usar dos cables de guía. Temporizador: tiempo de funcionamiento de 24 horas diarias. Ángulos salida: Un sector 90° - 270°. Seguir lazo fuera: Área 1; Guía de dirección 1, distancia de 40 metros y proporción del 20 %.

  • Página 67: Mantenimiento

    8. MANTENIMIENTO 8. Mantenimiento Para una mejor seguridad del funcionamiento y una vida útil más larga de la máquina, controle y limpie Husqvarna Automower™ regularmente y cambie las piezas gastadas cuando sea necesario. Para más información sobre la limpieza, vea 8.5 Limpieza en la página 70.

  • Página 68: Almacenamiento Invernal

    8. MANTENIMIENTO 8.2 Almacenamiento invernal Automower™ Automower se debe limpiar bien antes del almacena- miento invernal, vea 8.5 Limpieza en la página 70. Cargue la batería completamente antes del almacenamiento invernal. Ponga el interruptor general en la posición OFF. También se recomienda cargar totalmente la batería alguna vez durante el invierno para alargar su vida útil.

  • Página 69: Limpieza

    8. MANTENIMIENTO 8.5 Limpieza Es importante mantener limpio Automower. Un cortacésped con gran acumulación de hierba tiene más dificultades en superar las pendientes. Se recomienda limpiar usando un cepillo y un botella rociadora con agua. Información importante No utilice nunca lavado a alta presión ni agua corriente para limpiar Automower.

  • Página 70: Cambio De Las Cuchillas

    8. MANTENIMIENTO Carrocería Use una esponja blanda o un trapo húmedo para limpiar la carrocería y el panel fotovoltaico. Si la carrocería y el panel fotovoltaico está muy sucia/o, también puede ser necesario usar una solución jabonosa o detergente para lavar vajillas a mano. 3012-844 8.6 Cambio de las cuchillas ¡Advertencia!
  • Página 71 8. MANTENIMIENTO Para cambiar las cuchillas: Ponga el interruptor principal en la posición OFF. Use guantes protectores. 3012-288 3012-272 Coloque Automower vuelto hacia arriba. Gire la placa deslizante para que su agujero quede frente al tornillo de la cuchilla. Desatornille la cuchilla. Use un destornillador plano o en cruz.

  • Página 72: Localización Y Corrección De Averías

    9. Localización y corrección de averías 9.1 Mensajes de falla A continuación hay una lista de diversos mensajes de fallo que se pueden mostrar en el display de Husqvarna Automower™. Si se repite el mismo fallo con frecuencia: póngase en contacto con el distribuidor.
  • Página 73 9. LOCALIZACIÓN Y CORRECCIÓN DE AVERÍAS Mensaje de falla Causa Medida correctora Fuera área de trabajo Si ocurre en algunas zonas, puede Pruebe desplazando el cable deberse a perturbaciones de objetos delimitador. metálicos (vallas o hierro de armadura) o a que hay cables enterrados cerca.

  • Página 74: Síntoma De Avería

    9. LOCALIZACIÓN Y CORRECCIÓN DE AVERÍAS 9.2 Síntoma de avería Si Automower no funciona adecuadamente, emplee el esquema de localización y corrección de averías siguiente. Si la avería permanece; consulte con el distribuidor. Síntoma Causa Medida correctora Resultado de corte Automower trabaja demasiado pocas Aumente el tiempo de trabajo, vea irregular...
