Ao ligar o cabo de alimentação ao bloco de terminais de
alimentação, fixe-o seguramente com grampos, conforme se
mostra na figura 9.
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
Cuidados a ter com os cabos de alimentação

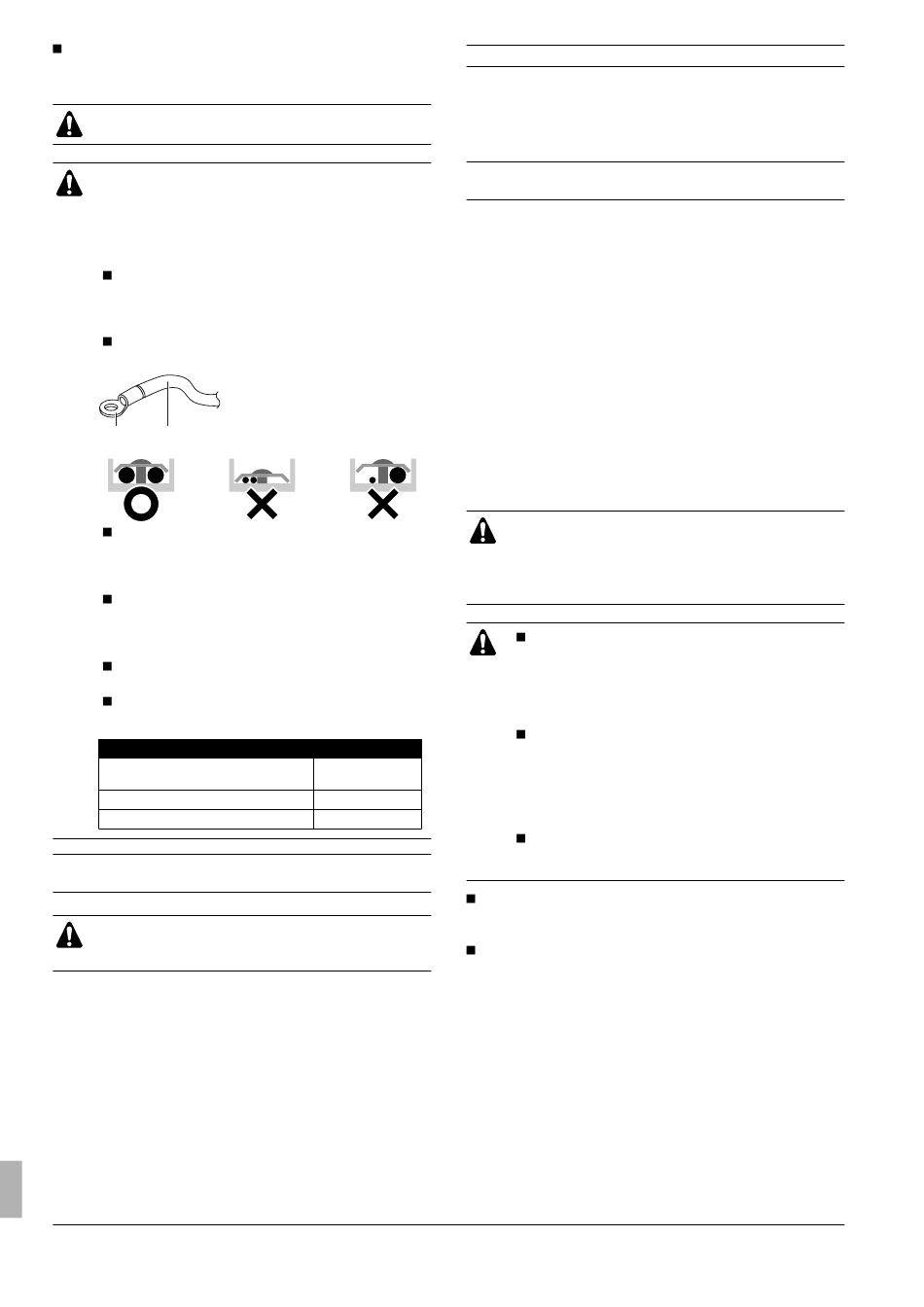

Utilize terminais de pressão redondos para efectuar as
ligações ao bloco de terminais de alimentação.
Quando não tiver nenhum disponível, cumpra as
instruções que se seguem.
Não ligue ao bloco de terminais de alimentação
cabos com diferentes espessuras. (As folgas nos
cabos de alimentação
aquecimento anormal.)
Ao ligar cabos da mesma espessura, faça-o da forma
indicada na figura seguinte.
1 2
Para efectuar as ligações, utilize o cabo de
alimentação adequado e ligue-o firmemente. Depois,
fixe-o, como prevenção contra pressões externas,
exercidas sobre a placa de terminais.
Utilize uma chave de fendas adequada, para apertar
os parafusos dos terminais. Um chave de fendas de
cabeça pequena vai desgastar a cabeça do parafuso
e impossibilitar um aperto adequado.
Um aperto excessivo dos parafusos dos terminais
pode parti-los.
Consulte a tabela seguinte para obter os binários de
aperto dos parafusos dos terminais.
Binário de aperto (N•m)
M5 (Bloco de terminais de alimentação/fio
de terra)
M4 (Terra com blindagem)
M3,5 (Bloco de cabos de controlo)
Ligação da linha local: cablagem de controlo e selecção de
aquecimento ou refrigeração
Se for aplicada uma força excessiva durante a ligação dos
cabos ao bloco de terminais na placa de circuito impresso,
esta pode ficar danificada.
Consulte a figura 10.
1 Selector de aquecimento ou refrigeração (não é necessário nas
unidades só de frio)
2 Placa de circuito impresso da unidade de exterior (A1P)
3 Tenha em atenção a polaridade (não é necessário nas unidades
só de frio)
4 Utilize o condutor do fio blindado (2 condutores) (sem polaridade)
5 Placa de terminais (fornecimento local)
Manual de instalação
13
podem originar um
1 Terminal de pressão
redondo
2 Cabo de alimentação
2,39~2,92
1,18~1,44
0,79~0,97
Arranque sequencial
Efectue as ligações de cabos da unidade de exterior, conforme se
ilustra de seguida.
A placa de circuito impresso da unidade de exterior (A1P) vem
configurada de fábrica para "Arranque sequencial disponível".
Configuração do funcionamento de aquecimento e
arrefecimento (apenas na unidade com bomba de calor)
1 Configuração de aquecimento e arrefecimento com o controlo
remoto ligado à unidade interior.
Mantenha o interruptor-selector de aquecimento ou refrigeração
(DS1), na placa de circuito impresso da unidade de exterior, na
posição de fábrica, IN/D UNIT. (Ver figura 11).
1 Controlo remoto
2 Configuração de aquecimento e arrefecimento com o selector
de aquecimento e arrefecimento.
Ligue o comando remoto do selector de aquecimento ou
refrigeração (opcional) aos terminais A/B/C. Depois, regule o
interruptor-selector de aquecimento ou refrigeração (DS1) na
placa de circuito impresso da unidade de exterior (A1P), para a
posição OUT/D UNIT. (Ver figura 12).
1 Selector de aquecimento ou refrigeração
Para um funcionamento com pouco ruído, é necessário o
"Adaptador de controlo externo para a unidade de
exterior", opcional (DTA104A61/62).
Para mais informações, consulte o manual de instalação
fornecido com o adaptador.
Certifique-se de que respeita os limites indicados de
seguida. Se os cabos entre unidades ultrapassarem
estes limites, a transmissão pode não funcionar bem.
Comprimento máximo das ligações: 1000 m
Comprimento total das ligações: 2000 m
N.º máximo de ramificações: 9
É possível executar até 9 ramificações na cablagem
entre unidades. Não é permitido efectuar uma
ramificação de outra ramificação. (Ver figura 13).
1 Ramificação
2 Sub-ramificação
Nunca ligue a fonte de alimentação ao bloco de
terminais da cablagem
contrário, todo o sistema pode falhar.
Os cabos provenientes das unidades interiores têm de ser
ligados aos terminais F1/F2 (entrada-saída), na placa de
circuito impresso da unidade de exterior.
Depois de instalar os fios de interconexão no interior da
unidade, fixe-os com fita ao tubos locais de refrigerante, como
se ilustra em figura 14.
1 Tubos de líquido
2 Tubos de gás
3 Cabos de interconexão
4 Isolante
5 Fita de acabamento
No caso da cablagem supramencionada, empregue sempre fios
revestidos a PVC, de 0,75 a 1,25 mm
(Os cabos de três condutores só devem ser utilizados para
comutação entre aquecimento e refrigeração, no controlo remoto.)
entre unidades. Caso
2
, ou cabos de 2 condutores.
