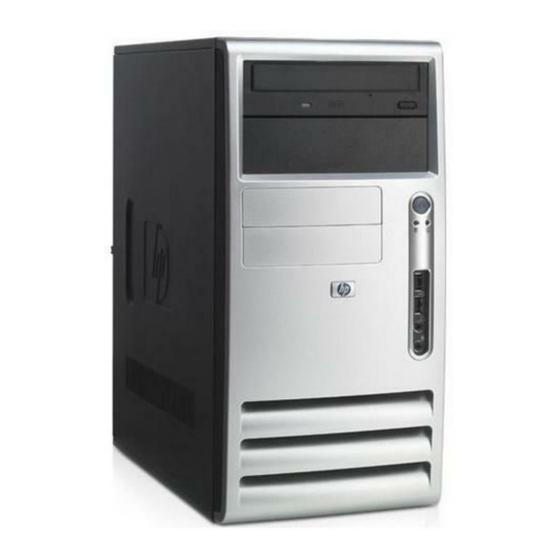

- Página 1 Guía de referencia del hardware Ordenadores para empresas de HP Compaq Modelo microtorre dc5100 Referencia: 376292-071 Noviembre 2004 En esta guía encontrará información básica para actualizar este modelo de ordenador.
- Página 2 La información contenida aquí no debe interpretarse como garantía adicional. HP no se hace responsable de las omisiones ni de los errores técnicos o de edición que pueda contener este documento.
-
Página 3: Tabla De Contenido
Teclado modular de HP opcional ........ - Página 4 Preparación para el transporte ..........E–4 Índice www.hp.com Guía de referencia del hardware...
-
Página 5: Características Del Producto
Características del producto Características de la configuración estándar Las características del equipo microtorre de HP Compaq pueden variar según el modelo. Para obtener una lista completa del hardware y el software instalados en el equipo, ejecute la utilidad Diagnostics para Windows. Encontrará instrucciones sobre cómo utilizar esta utilidad en la Guía de solución de problemas incluida en el CD de documentación. -
Página 6: Componentes Del Panel Frontal
Indicador luminoso de actividad de la unidad de disquete (opcional) de la unidad de disco duro Botón de expulsión de disquete Conector de auriculares (opcional) Puertos USB (Bus serie universal) Conector de micrófono 1–2 www.hp.com Guía de referencia del hardware... -
Página 7: Componentes Del Panel Posterior
Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación. *El cabezal de la placa del sistema etiquetado P52 admite un segundo puerto serie opcional (referencia 284216-001). Guía de referencia del hardware www.hp.com 1–3... -
Página 8: Componentes Del Teclado
9 Teclas Alt Se utilizan en combinación con otra tecla y su función depende de la aplicación de software que se esté utilizando. *Teclas disponibles solamente en determinadas zonas geográficas. 1–4 www.hp.com Guía de referencia del hardware... -
Página 9: Teclado Modular De Hp Opcional
Características del producto Teclado modular de HP opcional Si el kit del ordenador incluye un teclado modular de HP, consulte la Guía del usuario del teclado modular de HP incluido en el CD de documentación para obtener información sobre la identificación de sus componentes y su configuración. -
Página 10: Funciones Especiales Del Ratón
Tenga esto números a mano cuando se ponga en contacto con el servicio de atención al cliente para obtener ayuda. Ubicación del número de serie y de identificación del producto 1–6 www.hp.com Guía de referencia del hardware... -
Página 11: Actualizaciones De Hardware
Consulte el Apéndice D, “Descarga electrostática” para obtener más información. Ä PRECAUCIÓN: antes de extraer la cubierta, debe apagar el equipo y desenchufar el cable de alimentación de la toma eléctrica. Guía de referencia del hardware www.hp.com 2–1... -
Página 12: Extracción Del Panel De Acceso Del Ordenador
Si lo desea, puede colocar el equipo sobre uno de sus lados para instalar las piezas internas. Asegúrese de colocar el lado del panel de acceso con el asa hacia arriba. Extracción del panel de acceso del ordenador 2–2 www.hp.com Guía de referencia del hardware... -
Página 13: Extracción Del Panel Frontal
4. Para desmontar el panel frontal, presione hacia abajo las tres pestañas del lado izquierdo del panel 1, a continuación gírelo y sáquelo del chasis 2, empezando por el lado izquierdo y luego el derecho. Extracción del panel frontal Guía de referencia del hardware www.hp.com 2–3... -
Página 14: Instalación De Memoria Adicional
DIMM de una o dos caras ■ módulos DIMM fabricados con dispositivos DDR x8 y x16; los módulos DIMM fabricados con SDRAM x4 no son compatibles ✎ El sistema no se iniciará si instala módulos DIMM no compatibles. 2–4 www.hp.com Guía de referencia del hardware... -
Página 15: Instalación En Zócalos Dimm
Por ejemplo, si en el sistema se instala un módulo DIMM a 400 MHz y un segundo módulo DIMM a 533 MHz, el sistema se ejecutará a la velocidad más lenta de las dos. Guía de referencia del hardware www.hp.com 2–5... - Página 16 Ubicaciones de los zócalos DIMM Elemento Descripción Color del zócalo Zócalo DIMM XMM1, Canal A Negro Zócalo DIMM XMM2, Canal A Blanco Zócalo DIMM XMM3, Canal B Negro Zócalo DIMM XMM4, Canal B Blanco 2–6 www.hp.com Guía de referencia del hardware...
-
Página 17: Instalación De Módulos Dimm
4. Localice los zócalos del módulo de memoria en la placa del sistema. Å ADVERTENCIA: para reducir el riesgo de quemaduras producidas por superficies calientes, espere a que se enfríen los componentes internos del sistema antes de tocarlos. Guía de referencia del hardware www.hp.com 2–7... - Página 18 DIMM con la misma capacidad de memoria en el zócalo XMM3 o XMM4. 6. Inserte el módulo en el zócalo; compruebe que quede totalmente insertado y bien encajado. Asegúrese de que las pestañas están en la posición cerrada 3. 2–8 www.hp.com Guía de referencia del hardware...
-
Página 19: Sustitución O Actualización De Una Unidad
CD. De lo contrario, podría perder datos. Después de sustituir la unidad de disco duro primario, tendrá que ejecutar el CD Restore Plus! para cargar los archivos de HP instalados en fábrica. Guía de referencia del hardware www.hp.com... -
Página 20: Ubicación De Las Unidades
Dos compartimientos estándar de 3,5 pulgadas y un tercio de altura (se muestra una unidad de disquete de 1,44 MB) Dos compartimientos internos de 3,5 pulgadas y un tercio de altura para unidades de disco duro 2–10 www.hp.com Guía de referencia del hardware... -
Página 21: Extracción De Una Unidad
2. Retire el panel de acceso y el panel frontal. 3. Desconecte los cables de alimentación y de datos de la parte posterior de la unidad, tal como se indica en las siguientes ilustraciones. Desconexión de los cables de la unidad óptica Guía de referencia del hardware www.hp.com 2–11... - Página 22 Actualizaciones de hardware Desconexión de los cables de la unidad de disquete Desconexión de los cables de la unidad de disco duro 2–12 www.hp.com Guía de referencia del hardware...
- Página 23 2. Extracción de unidades 5. Retire los cuatro tornillos de guía, dos en cada lateral, de la unidad antigua. Necesitará esos tornillos para instalar la unidad nueva. Guía de referencia del hardware www.hp.com 2–13...
-
Página 24: Sustitución De Una Unidad
✎ HP no admite la conexión de ambos tipos de unidades de disco duro, SATA y PATA, en el mismo sistema. 2–14 www.hp.com... - Página 25 2. Deslice la unidad en el compartimiento de la unidad, alineando los tornillos de guía con las ranuras de guía hasta que quede firmemente en su sitio. Deslizamiento de las unidades en sus alojamientos Guía de referencia del hardware www.hp.com 2–15...
- Página 26 Actualizaciones de hardware 3. Vuelva a conectar los cables de alimentación y de datos a la unidad como se muestra en las siguientes ilustraciones. Reconexión de los cables de la unidad óptica 2–16 www.hp.com Guía de referencia del hardware...
- Página 27 Actualizaciones de hardware Reconexión de los cables de la unidad de disquete Reconexión de los cables de la unidad de disco duro Guía de referencia del hardware www.hp.com 2–17...
- Página 28 Si va a añadir una segunda unidad de disco duro, conecte el cable de datos del disco duro al conector blanco identificado como P61 SATA 1. HP no admite la conexión de ambos tipos de unidades de disco duro, SATA y PATA, en el mismo sistema.
-
Página 29: Extracción O Instalación De Una Tarjeta De Expansión
17,46 cm (6,875 pulgadas) de longitud. El equipo también cuenta con una ranura de expansión PCI Express x1. Ubicaciones de las ranuras de expansión Elemento Descripción Ranuras de expansión PCI Ranura de expansión PCI Express x1 Guía de referencia del hardware www.hp.com 2–19... - Página 30 1 y deslice el cierre de la tapa de la ranura alejándolo de los soportes 2 para que ya no estén sujetos por el cierre. Apertura del sistema de cierre de la tapa de la ranura 2–20 www.hp.com Guía de referencia del hardware...
- Página 31 Tire hacia arriba y en posición recta de la tapa de la ranura para sacarla del zócalo alejándola del interior del chasis. Extracción de la tapa de la ranura de expansión Guía de referencia del hardware www.hp.com 2–21...
- Página 32 PRECAUCIÓN: tras extraer una tarjeta de expansión, debe reemplazarla por una tarjeta nueva o una tapa de ranura de expansión para que los componentes internos se puedan refrigerar correctamente durante el funcionamiento del equipo. 2–22 www.hp.com Guía de referencia del hardware...
- Página 33 7. Si va a sustituir una tarjeta de expansión, guarde la tarjeta antigua en el embalaje antiestático de la tarjeta nueva. Guía de referencia del hardware www.hp.com 2–23...
- Página 34 2 que sujeta el cierre de la tapa de la ranura. Fijación de las tarjetas de expansión y tapas de la ranura 9. Complete el procedimiento descrito en la sección “Montaje del ordenador” de este capítulo. 2–24 www.hp.com Guía de referencia del hardware...
-
Página 35: Montaje Del Ordenador
1 en los orificios rectangulares del chasis y, a continuación, gire el panel a su sitio 2 para que las tres pestañas del lado izquierdo del panel encajen en las ranuras del chasis. Colocación del panel frontal Guía de referencia del hardware www.hp.com 2–25... - Página 36 ADVERTENCIA: para reducir el riesgo de descarga eléctrica, fuego o daños en el equipo, no enchufe conectores de telecomunicaciones o telefónicos en los puertos del controlador de interfaz de red (NIC). 5. Pulse el botón de alimentación para encender el equipo. 2–26 www.hp.com Guía de referencia del hardware...
- Página 37 Especificaciones Equipo microtorre de HP Compaq Dimensiones de la microtorre Altura 14,5 pulg. 36,8 cm Anchura 6,88 pulg. 17,5 cm Profundidad 16,5 pulg. 42,0 cm Peso aproximado 23,8 libras 10,82 kg Intervalo de temperaturas 50° a 95 °F 10° a 35 °C En funcionamiento –22°...
- Página 38 Especificaciones Equipo microtorre de HP Compaq (Continuación) Tensión de entrada 115 V 230 V Fuente de alimentación Intervalo de tensión en funcionamiento* 90–132 VCA 180–264 VCA Tensión nominal 100–127 VCA 200–240 VCA Frecuencia de red 50–60 Hz 50–60 Hz Potencia de salida...
-
Página 39: B Sustitución De La Batería
Las baterías, los paquetes de baterías y los acumuladores no deben tirarse a la basura con otros residuos domésticos. Para su reciclado o eliminación correcta, utilice el sistema público de recogida o devuélvalos a HP, a un distribuidor o servicio técnico autorizado de HP. - Página 40 Extracción de una batería tipo botón (Tipo 1) b. Inserte la batería de repuesto en su sitio, con el polo positivo hacia arriba. El soporte de la batería la fijará automáticamente en la posición correcta. B–2 www.hp.com Guía de referencia del hardware...
- Página 41 Empuje el otro extremo hacia abajo hasta que encaje en la sujeción 2. Extracción y colocación de una batería tipo botón (Tipo 2) Guía de referencia del hardware www.hp.com B–3...
- Página 42 7. Vuelva a establecer la fecha y la hora, las contraseñas y cualquier otra configuración especial del sistema con Computer Setup. Consulte la Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación. B–4 www.hp.com Guía de referencia del hardware...
-
Página 43: C Candados De Seguridad
Instalación de un candado de seguridad Los candados de seguridad que se muestran a continuación y en la página siguiente pueden utilizarse para asegurar el equipo microtorre. Candado con cadena Instalación de un candado con cadena Guía de referencia del hardware www.hp.com C–1... -
Página 44: Candado
Candados de seguridad Candado Instalación de un candado C–2 www.hp.com Guía de referencia del hardware... -
Página 45: D Descarga Electrostática
■ Procure no tocar las patillas, los cables ni los circuitos. ■ Utilice siempre un método de conexión a tierra adecuado al manipular un componente o una unidad sensible a la electricidad estática. Guía de referencia del hardware www.hp.com D–1... -
Página 46: Métodos De Conexión A Tierra
HP. ✎ Para obtener más información sobre la electricidad estática, póngase en contacto con su distribuidor o servicio técnico autorizado de HP. D–2 www.hp.com Guía de referencia del hardware... -
Página 47: E Directrices De Funcionamiento Del Ordenador
Nunca encienda el equipo sin la cubierta o el panel lateral instalados. ■ No coloque los ordenadores uno encima de otro, ni los coloque tan cerca entre sí que queden sujetos al aire precalentado o recirculado de cada uno. Guía de referencia del hardware www.hp.com E–1... - Página 48 ❏ Limpie de vez en cuando todas las ranuras de ventilación del equipo. La pelusa, el polvo y otros cuerpos extraños pueden bloquear las ranuras de ventilación y obstruir la circulación de aire. E–2 www.hp.com Guía de referencia del hardware...
-
Página 49: Precauciones Con Las Unidades Ópticas
Evite el uso de disolventes como el alcohol o el benceno, porque pueden dañar el acabado. Seguridad Si cae un objeto o se vierte líquido en la unidad, desenchufe inmediatamente el equipo y solicite a un servicio técnico autorizado de HP que lo revise. Guía de referencia del hardware www.hp.com E–3... -
Página 50: Preparación Para El Transporte
✎ Para obtener información sobre las características ambientales necesarias cuando el equipo no está en funcionamiento, consulte Apéndice A, “Especificaciones” de esta misma guía. E–4 www.hp.com Guía de referencia del hardware... -
Página 51: Índice
1–2 unidades 2–9 2–14 panel posterior 1–3 teclado 1–4 logotipo de Windows, tecla funciones 1–5 DDR2-SDRAM 2–4 ubicaciones 1–4 desbloquear el panel de acceso C–1 descarga electrostática, prevenir daños D–1 DVD-ROM instalar 2–9 Guía de referencia del hardware www.hp.com Índice–1... - Página 52 USB definidas 1–2 panel frontal 1–2 extraer 2–11 panel posterior 1–3 indicador luminoso de actividad 1–2 instalar 2–14 localizar 2–10 ratón conector 1–3 funciones especiales 1–6 restaurar software 2–18 RJ-45, conector 1–3 Índice–2 www.hp.com Guía de referencia del hardware...
