Resumen de contenidos para Mitsubishi Electric MXZ-6C122VA
Página 1

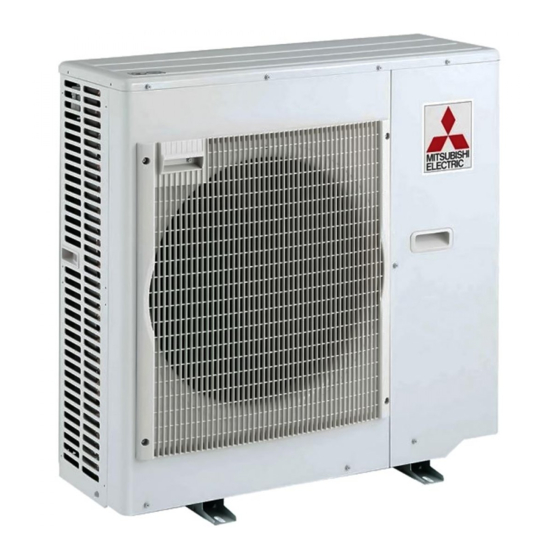

Split-type Air-Conditioner MXZ-6C122VA Deutsch Français Nederlands Para el INSTALADOR Manual de instalación Traducción del Español original • En este manual sólo se describe la instalación de la unidad exterior. Para instalar la unidad interior, consulte el manual de instalación de dicha uni- dad. Italiano Ελληνικά Português Dansk Svenska Türkçe Русский...
Página 2
Herramientas necesarias para la instalación ÍNDICE Destornillador Phillips Válvula colectora de manómetro para R410A Nivel 1. ANTES DE LA INSTALACIÓN ................. Báscula Bomba de vacío para 2. INSTALACIÓN DE LA UNIDAD EXTERIOR ............ 4 Cuchilla o tijeras R40A 3. TRABAJOS DE ABOCARDADO Y CONEXIÓN DE TUBERÍAS ..... 5 Llave dinamométrica Manguera de carga para 4.
Página 3
1-3. SELECCIÓN DE LAS JUNTAS PARA DISTINTOS DIÁMETROS OPCIONALES Si el diámetro del tubo de conexión no coincide con el tamaño de puerto de la unidad exterior, utilice las juntas para distintos diámetros opcionales de acuerdo con la siguiente tabla. (Unidad: mm (pulg.)) Juntas para distintos diámetros opcionales Tamaño de puerto de la unidad exterior (tamaño de puerto de la unidad exterior →...
Página 4
1-5. DIAGRAMA DE INSTALACIÓN ACCESORIOS Después de la prueba de fugas, Antes de la instalación, compruebe que tiene las aplique material aislante de modo siguientes piezas. que no queden huecos. (1) Boquilla de drenaje Cuando los tubos deban insta- larse en una pared con contenido COMPONENTES QUE DEBERÁ ADQUIRIR LO- metálico (placas de latón) o reji- llas metálicas, ponga un trozo de...
Página 5
2. INSTALACIÓN DE LA UNIDAD EXTERIOR 2-1. INSTALACIÓN DE LA UNIDAD • Asegúrese de fijar los pies de la unidad con tornillos cuando la instale. • Asegúrese de instalar firmemente la unidad para evitar su desprendimiento en caso de terremoto o ráfaga de viento. • Con respecto a la cimentación de hormigón, refiérase a la figura de la derecha. •...
Página 6
3. TRABAJOS DE ABOCARDADO Y CONEXIÓN DE TUBERÍAS 3-1. TAREAS DE ABOCARDAMIENTO 1) Corte el tubo de cobre correctamente con un cortador de tubos. (Fig. 1, 2) 2) Elimine completamente las rebabas del corte transversal del tubo. (Fig. 3) Bien • Oriente la tubería de cobre hacia abajo para evitar que las rebabas caigan dentro de la misma.
Página 7
4-2. CARGA DE GAS Válvula de retención Efectúe la carga de gas en la unidad. 1) Conecte el cilindro de gas a la abertura de servicio de la válvula de retención. Tubería de Unión líquido 2) Purgue el aire de la tubería (o manguera) procedente del cilindro del refrige- Unión rante.
Página 8
4-6. COMPROBACIÓN DE FUNCIONAMIENTO • Deben realizarse pruebas de funcionamiento de las unidades interiores de forma individual. Consulte el manual de instalación que acompaña a la uni- dad interior y asegúrese de que todas las unidades funcionan correctamente. • Si se realiza la prueba de funcionamiento de todas las unidades al mismo tiempo, no podrán detectarse posibles conexiones erróneas de las tuberías de refrigerante ni de los cables que conectan las unidades interiores y la exterior.
Página 9
EG-CONFORMITEITSVERKLARING DECLARAÇÃO DE CONFORMIDADE CE MITSUBISHI ELECTRIC CORPORATION, SHIZUOKA WORKS 18-1, OSHIKA 3-CHOME, SURUGA-KU, SHIZUOKA-CITY 422-8528, JAPAN hereby declares under its sole responsibility that the air conditioners and heat pumps described below for use in residential, commercial and light-industrial environments: erklärt hiermit auf seine alleinige Verantwortung, dass die Klimaanlagen und Wärmepumpen für das häusliche, kommerzielle und leicht-industrielle Umfeld wie unten beschrieben:...
