Sistema de postratamiento del
motor

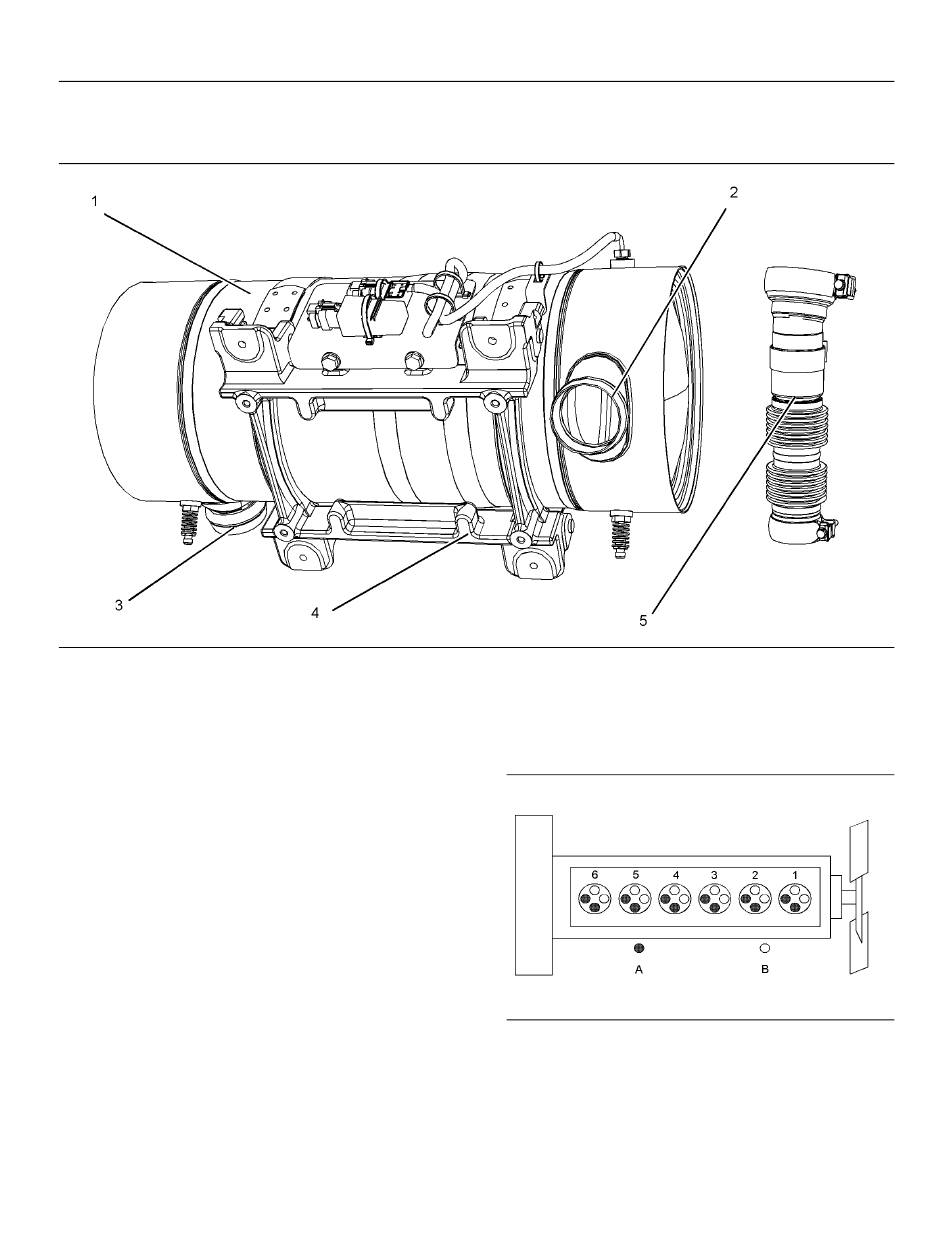

Ilustración 21
Ejemplo típico
(1) Módulo de Emisiones Limpias (CEM)
(2) Conexión de admisión
Descripción del motor
El Motor Industrial Perkins 1206-E66 tiene las
siguientes características.
•
Seis cilindros en línea
•
Ciclo de cuatro tiempos
•
Carga enfriada, con turbocompresión
Especificaciones del motor
Nota: El extremo delantero del motor se encuentra
en el lado opuesto al extremo del volante del
motor. Los lados izquierdo y derecho del motor se
determinan cuando se mira desde el extremo del
volante. El cilindro número 1 es el cilindro delantero.
(3) Conexión de salida
(4) Base de montaje
i04384901
Ilustración 22
Ubicación del cilindro y de la válvula
(A) Válvulas de escape
(B) Válvulas de admisión
Sección de Información Sobre el Producto
Vistas del modelo
(5) Tubo flexible de escape entre el motor
y el CEM
29
g02384560
g01127295
