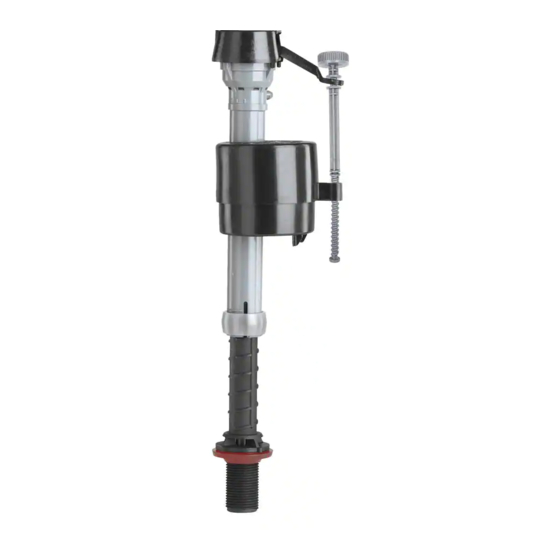

Fluidmaster 400A Guía De Instalación Rápida
Válvula de llenado
Ocultar thumbs
Ver también para 400A:
- Guía de instalación rápida (11 páginas) ,
- Instrucciones de instalación (2 páginas) ,
- Instrucciones de instalación (2 páginas)
Manuales relacionados para Fluidmaster 400A
Resumen de contenidos para Fluidmaster 400A
- Página 1 Guía de Instalación RÁPIDA VÁLVULA DE LLENADO 400A *Consulte la última página para obtener información legal importante. INSTALE CON CONFIANZA...
-
Página 2: Herramienta Necesaria
HERRAMIENTA NECESARIA Toalla Esponja Alicate Balde... - Página 3 EMPEZANDO RESUMEN DE PIEZAS Tornillo de Ajuste del Nivel del Agua del Tanque Manguera de Relleno Gancho de Relleno Junta del Vástago Contratuerca Tornillo de Ajuste del Nivel del Agua del Tanque...
-
Página 4: Paso 1: Prepare El Tanque
PASO 1: PREPARE EL TANQUE A: CIERRE EL AGUA GIRE B: DRENE EL AGUA Descargue el sanitario para drenar la mayoría del agua del tanque. DESCARGUE C: USE LA ESPONJA O LA TOALLA PARA REMOVER EL EXCESO DE AGUA EN EL TANQUE Esponja Toalla... -
Página 5: C: Remueva La Válvula De Llenado Antigua
PASO 2: REMUEVA LA VÁLVULA DE LLENADO ANTIGUA A: REMUEVA EL CONECTOR Remueva el conector del IZQUIERDA suministro de agua de la parte inferior de la válvula de llenado girando la tuerca del conector hacia la izquierda. B: REMUEVA LA IZQUIERDA CONTRATUERCA ANTIGUA Debajo del tanque, gire... -
Página 6: A: Gire La Válvula De Llenado Para Ajustar La Altura
PASO 3: AJUSTE LA ALTURA DE LA VÁLVULA DE LLENADO NUEVA A: GIRE LA VÁLVULA DE LLENADO PARA AJUSTAR LA ALTURA La parte superior de la tapa de la válvula de llenado debe medir aproximadamente 1,27CM más que la parte superior del tubo de desagüe. SOSTENGA IZQUIERDA... - Página 7 Tapa de la Válvula de Llenado LA PARTE SUPERIOR DE LA TAPA DE LA VÁLVULA DE LLENADO 7,62CM PARTE SUPERIOR DEL TUBO DE DESAGÜE Tubo de Desagüe...
-
Página 8: Paso 4: Instale La Válvula De Llenado Nueva
PASO 4: INSTALE LA VÁLVULA DE LLENADO NUEVA INSTALE LA JUNTA DEL VÁSTAGO Jale hacia arriba hasta la parte. superior del vástago. * Coloque la junta del vástago en el vástago roscado de la válvula Junta del de llenado. LADO vástago ANCHO HACIA Vástago... -
Página 9: F: Sujete La Manguera De Relleno A El Gancho De Relleno
INSTALE LA CONTRATUERCA Atornille la contratuerca hacia la derecha en el vástago de la válvula de llenado (debajo del DERECHA tanque) SUJETE LA MANGUERA DE RELLENO A EL GANCHO DE RELLENO Nota: Si la manguera de relleno es demasiado larga, recorte la manguera. -
Página 10: Paso 5: Pasos Para Terminar
PASO 5: PASOS PARA TERMINAR A: SUJETE EL CONECTOR DEL SUMINISTRO DE AGUA A LA VÁLVULA DE LLENADO Gire a la derecha DERECHA B: ABRA EL AGUA Revise por fugas. (Consulte Solución de Problemas para soluciones de fugas) GIRE... -
Página 11: C: Nivel Del Agua
C: NIVEL DEL AGUA Después que el tanque termine de llenar, el nivel del agua debe llenar el tanque aproximadamente 1,27CM más abajo de la parte superior del tubo de desagüe para asegurar una descarga apropiada. Parte Superior del Tubo de Desagüe 1,27 Nivel del agua Tubo de Desagüe... -
Página 12: Paso 6: Ajuste El Nivel Del Agua Del Tanque
PASO 6: AJUSTE EL NIVEL DEL AGUA DEL TANQUE A: DESCARGUE EL SANITARIO PARA REVISAR EL NIVEL DEL AGUA DEL TANQUE Después que el tanque termine de 1,27 llenar, el nivel del agua debe ser aproximadamente 1,27CM más abajo de la parte superior del tubo de desagüe para asegurar una descarga apropiada. - Página 13 Tornillo de Ajuste del Nivel del Agua del Tanque Parte Superior del Tubo de Desagüe 1,27 Flotador Nivel del Agua Tubo de Desagüe...
-
Página 14: Paso 7: Descargue El Sanitario
PASO 7: DESCARGUE EL SANITARIO A: DESCARGUE EL SANITARIO Si está satisfecho con el descargue, ¡TERMINO! - Página 15 ¡LO LOGRÓ! ¡Sabíamos que podía! ¡Comparta su historia de éxito con sus amigos y familia! #FixedMyToilet #Fluidmaster ¿Todavía no funciona exactamente bien? Consulté la siguiente página para Solución de Problemas.
-
Página 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS SI LA VÁLVULA DE LLENADO: • NO SE PRENDE • NO SE APAGA • NO RELLENA EL TANQUE REMUEVA LA TAPA Y REVISE POR MUGRE Cierre el suministro del agua. Descargue el sanitario. DERECHA Con la mano derecha, apriete y sostenga el vástago debajo del flotador, suba el flotador con su mano derecha. -
Página 17: Si El Flotador No Baja Cuando Descarga El Sanitario
REEMPLACE EL SELLO DE LA VÁLVULA DE LLENADO Remueva la tapa (consulte pagina 16). Reemplace el sello con un sello genuino 242 de Fluidmaster. Vuelva a colocar la tapa de la válvula . • Coloque el ensamble de la tapa sobre el cuerpo gris de la válvula alineando el... - Página 18 SOLUCIÓN DE PROBLEMAS EL NIVEL DEL AGUA EN LA TAZA DEL SANITARIO ESTÁ DEMASIADO BAJO A: EL AGUA DE LA MANGUERA DE RELLENO TIENE QUE FLUIR A TRAVÉS DEL TUBO Manguera DE DESAGÜE de Relleno Asegúrese que la manguera de relleno este supliendo agua Tubo de Desagüe dentro del tubo de desagüe.
- Página 19 ¿PREGUNTAS ADICIONALES? Para asistencia para la instalación, comuníquese con nuestro departamento de servicio técnico. Email, chat o llame a nuestro número gratuito. www.fluidmaster.com/support 1-800-631-2011 Horario Disponible: Lunes – Viernes 5:30 AM - 5:00 PM Hora Estándar del Pacífico...
- Página 20 SIN ANULAR la GARANTÍA DE FLUIDMASTER, ya que este sistema no daña los componentes. NO apriete demasiado las tuercas o el tanque, ya que la taza se puede agrietar. Siempre use piezas de calidad Fluidmaster al instalar o reparar. Fluidmaster no se hace responsable por el uso de piezas durante la que no sean de Fluidmaster durante la instalación o reparación.
