CEBEK I-1 Guia De Inicio Rapido

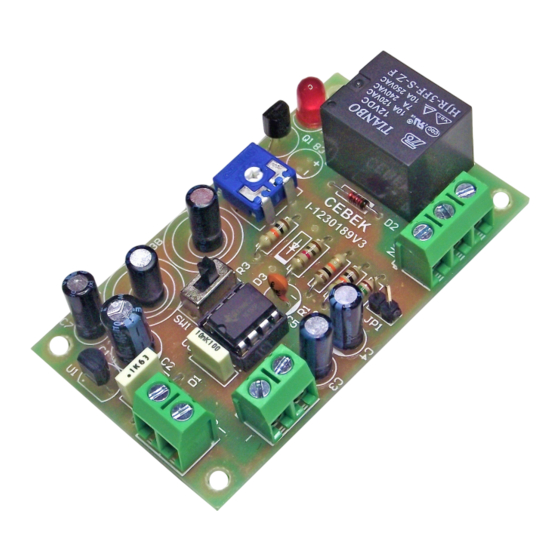

Timer 12 VDC start up. It has a double time scale selectable by SW1 (scale A or B), adjustable time between 0.1
second and 4 minutes with potentiometer. Allows activation by push button or by voltage.
Operation: When activating the timer by button or voltage, the relay is activated for the set time, after this time the relay
is deactivated, remaining in standby until a new activation.
POWER SUPPLY: Connect the 12 VDC power supply to the POWER terminal respecting the + and - polarity.
Install a switch for circuit protection and your own safety, according to CE standard.
Before activating the switch, make the rest of the circuit connections.
To supply 230 V AC you can use our recommended FE 103 or FE 300 power supplies.
TIMING: to adjust the delay time, select the time scale with SW 1 and adjust the time with the potentiometer, select with
JP 1 activation by button or voltage. Once these settings have been selected, the timer is ready for use.
Timer activation: It can be activated in two ways, with a button connected to the Start input, or by voltage without a
button. Supplied from the factory, push-button activation with JP1 open. For voltage activation, close jumper JP1.
Démarrage de la minuterie 12 VDC. Il dispose d'une double échelle de temps sélectionnable par SW1 (échelle A ou B),
temps réglable entre 0,1 seconde et 4 minutes avec potentiomètre. Permet l'activation par bouton poussoir ou par
tension.
Fonctionnement: Lors de l'activation de la minuterie par bouton ou tension, le relais est activé pendant le temps réglé,
après ce temps le relais est désactivé, restant en veille jusqu'à une nouvelle activation.
ALIMENTATION ÉLECTRIQUE: Connectez l'alimentation 12 VDC à la borne POWER en respectant la polarité + et -.
Installez un interrupteur pour la protection du circuit et votre propre sécurité, conformément à la norme CE.
Avant d'activer le commutateur, effectuez le reste des connexions du circuit.
www.cebek.com - sat@fadisel.com
Timer
Temporisateur
Temporizador
Temporitzador
I-1
TECHNICAL CHARACTERISTICS
Voltage : 12 V Dc
Medium Consumption : 60 mA
Timing configuration scale A : 0,1 to 24 secs.
Timing configuration scale B : 1 sec to 4 mins.
Activation : Pushbutton or voltage
Output type : Relay - NO / NC
Max. Output load : 7A ( 2A for inductive loads)
Operating Indicator Led : Yes.
Protection Inversion Polarity : Yes.
Sizes : 72 x 42 x 20 mm.
Weight : 28,5 gr.
Din rail : C-7562
