100 | Русский
Если во время одной из проверок измерительный инстру-
мент превысит максимально допустимое отклонение, от-
дайте его в ремонт в сервисную мастерскую Bosch.

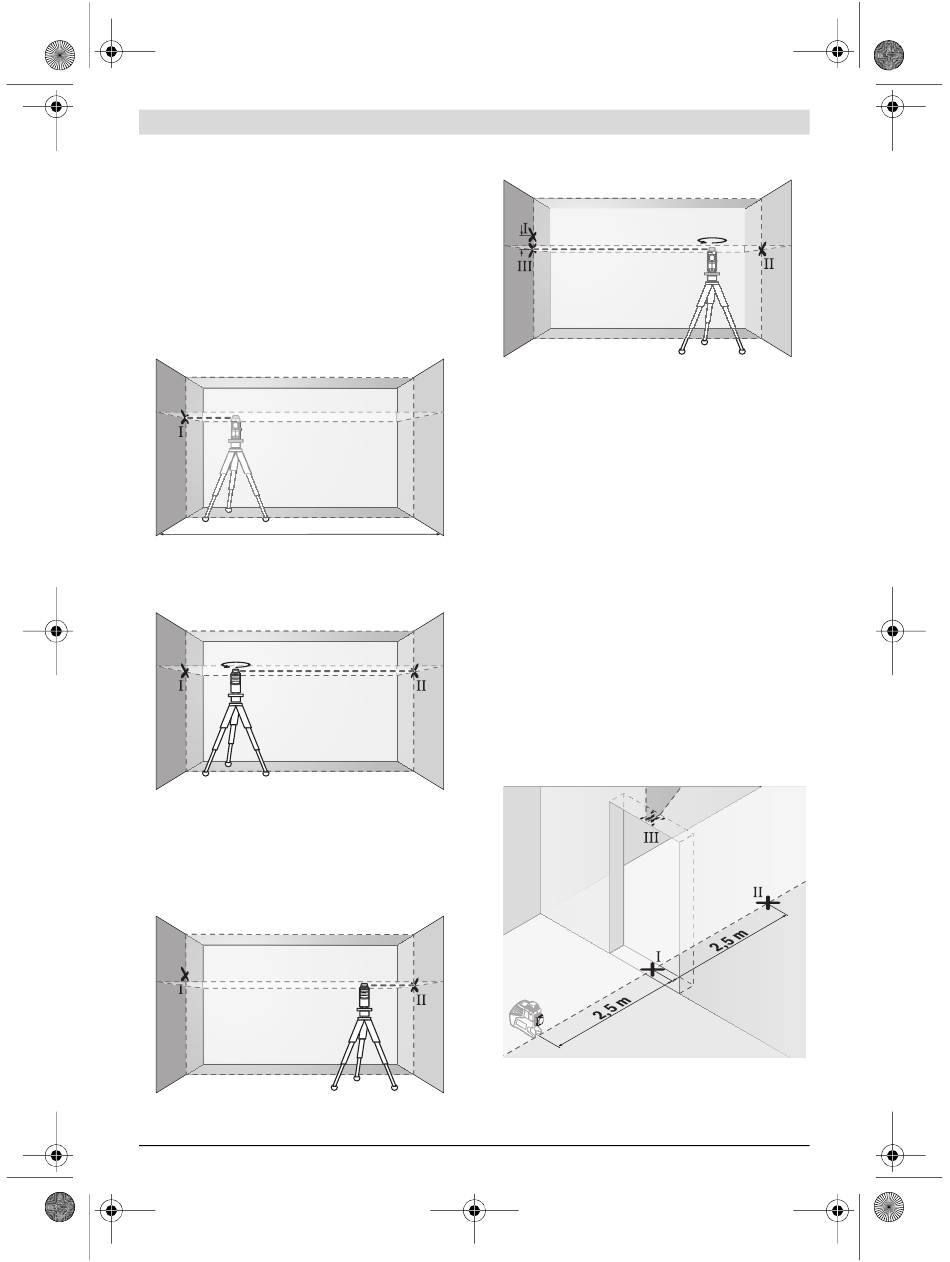

Проверка точности горизонтального нивелирования
вдоль поперечной оси
Для контроля Вам необходим свободный отрезок в 5 м на
прочном грунте между стенами А и В.
– Закрепите измерительный инструмент вблизи стены A
на штативе или установите его на прочное, плоское
основание. Включите измерительный инструмент. Вы-
берите режим перекрещивающихся линий с автомати-
ческим нивелированием.
A
5 m
– Направьте лазер на ближнюю стену А и обождите само-
нивелирование инструмента. Отметьте середину точ-
ки, в которой перекрещиваются на стене лазерные ли-
нии (точка I).
A
180°
– Поверните измерительный инструмент на 180°, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка II).
– Установите измерительный инструмент – не поворачи-
вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.
A
– Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
1 619 929 L96 | (29.11.12)
крещивания лазерных линий точно совпала с ранее
отмеченной точкой II на стене В.
A
d d
– Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
B
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку I. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка III).
– Расстояние d между двумя обозначенными точками I и
III на стене А отражает фактическое отклонение измери-
тельного инструмента по высоте вдоль поперечной оси.
На расстоянии 2 x 5 м = 10 м максимально допустимое от-
клонение составляет:
10 м x ±0,2 мм/м = ±2 мм.
Таким образом, расстояние d между точками I и III не
должно превышать макс. 2 мм.
Проверка точности нивелирования вертикальной
линии
B
Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.
– Установите измерительный прибор на расстоянии
2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Дайте измерительному прибору са-
монивелироваться в вертикальном режиме и направь-
те лазерные лучи на дверной проем.
B
– Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка III).
B
180°
