Instalación de la Cámara
Preparación del Adaptador y los Cables
– Conversor de Electricidad
El conversor de electricidad posee una potencia de AC24V 2.5A.
– video Cable
Se requiere un cable coaxial BNC según se muestra en el gráfico para conectar la terminal
de salida de video de la Rueda de Velocidad al monitor.
– Cable de Comunicaciones
Para que la cámara se comunique con el controlador, se requiere una línea de comunicaciones RS-485/422.
Para asegurar la calidad de las comunicaciones de larga distancia y la exactitud de las comunicaciones
generales, se recomienda la utilización de un cable conductor doble retorcido, tal como el Cable UTP.
* ¡Precaución!
Según el ambiente de la cámara, puede variar la distancia de las comunicaciones.
Notas
• N oseincluyeconlacámaraelcabledevideonidecomunicaciones.
26
CÁMARA CON RUEDA DE VELOCIDAD
Manual del Usuario
Distancia
Especificación Recomendada de Cable
500m o menos
Cable Coaxial 5C2V
500m o más
Cable Coaxial 7C2V
Instalación de la Cámara
Preparación e Instalación del Soporte de la Cámara
Para instrucciones de instalación de soportes y bastidores, remitirse al manual del usuario que
se incluye con el soporte o el bastidor que se venden por separado.

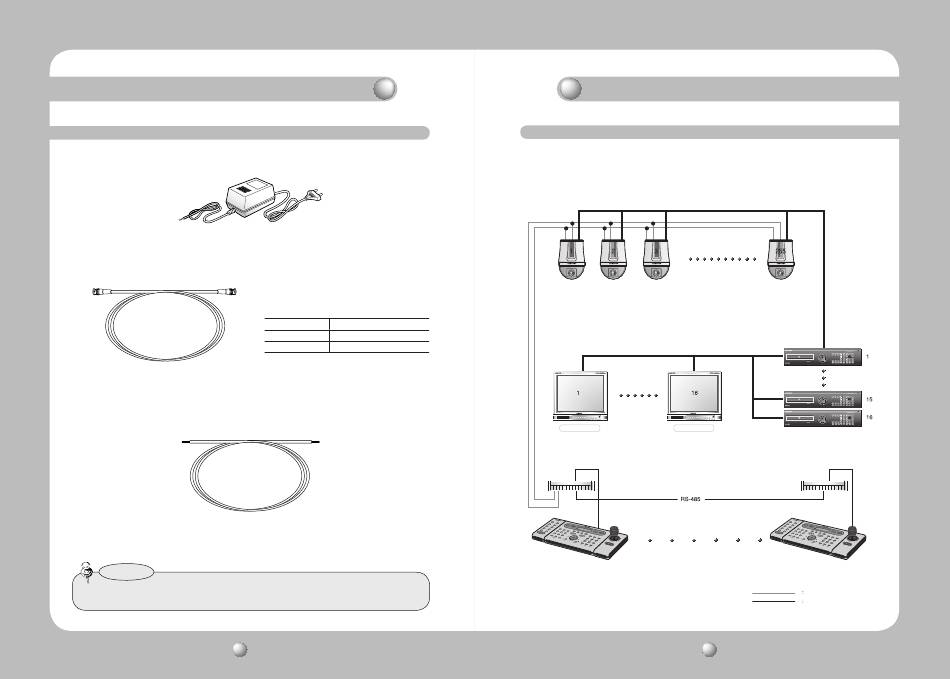

• Diagrama 1 de Cableado de la Cámara
MONITOR
MONITOR
CAJA DE
DATOS
CONTROLADOR
SCC-3100A (PRINCIPAL)
CÁMARA CON RUEDA DE VELOCIDAD
Serie SVR
(Control de Paneo / Panorámica Vertical)
CAJA DE
DATOS
CONTROLADOR
SCC-3100A (SUB 9)
Línea de Control
Línea de video
27
Manual del Usuario
