DESCRIPCIÓN DEL PRODUCTO Y USO PREVISTO
2
DESCRIPCIÓN DEL PRODUCTO Y USO PREVISTO
MC824HHS es una central electrónica para la automatización de cancelas y hojas batientes. MC824HHS sirve para el mando de
actuadores electromecánicos TTN3724HSC y se puede configurar para funcionar en dos modos principales, como se indica en "Tabla
4". Dispone de un sistema que verifica el esfuerzo de los motores conectados a ella (amperimétrica). Este sistema permite detectar
automáticamente los topes, memorizar el tiempo de trabajo de cada motor y reconocer eventuales obstáculos durante el movimiento
normal. Estas características simplifican notablemente la instalación, ya que no es necesaria ninguna regulación de los tiempos de
trabajo y desfase de las hojas.
La central tiene pre-programadas las funciones requeridas habitualmente e incorpora un radiorreceptor para los mandos a distancia.
Eventualmente, a través de un procedimiento sencillo se pueden elegir funciones más específicas (ver el capítulo "PROGRAMACIÓN").
MC824HHS está dotada de un conector tipo SM para acoplar radiorreceptores por encastre (ver el apartado "Conexión de un
radiorreceptor tipo SM") y de un conector de tipo IBT4N que mediante la interfaz IBT4N permite conectar los dispositivos BusT4,
como la unidad de programación Oview (ver el apartado "Conexión de la interfaz IBT4N").
La central está predispuesta para ser alimentada por baterías de reserva PS324 que, en caso de ausencia de tensión de red, sirven
de alimentación de emergencia (ver el apartado "Conexión de la batería de reserva PS324"). MC824HHS está predispuesta para
conectarse al sistema de alimentación y energía solar "Solemyo" (ver el apartado "Conexión del sistema Solemyo").
a
¡Cualquier otro uso distinto del descrito debe considerarse indebido y prohibido!
2.1 LISTA DE LAS PARTES QUE COMPONEN LA CENTRAL

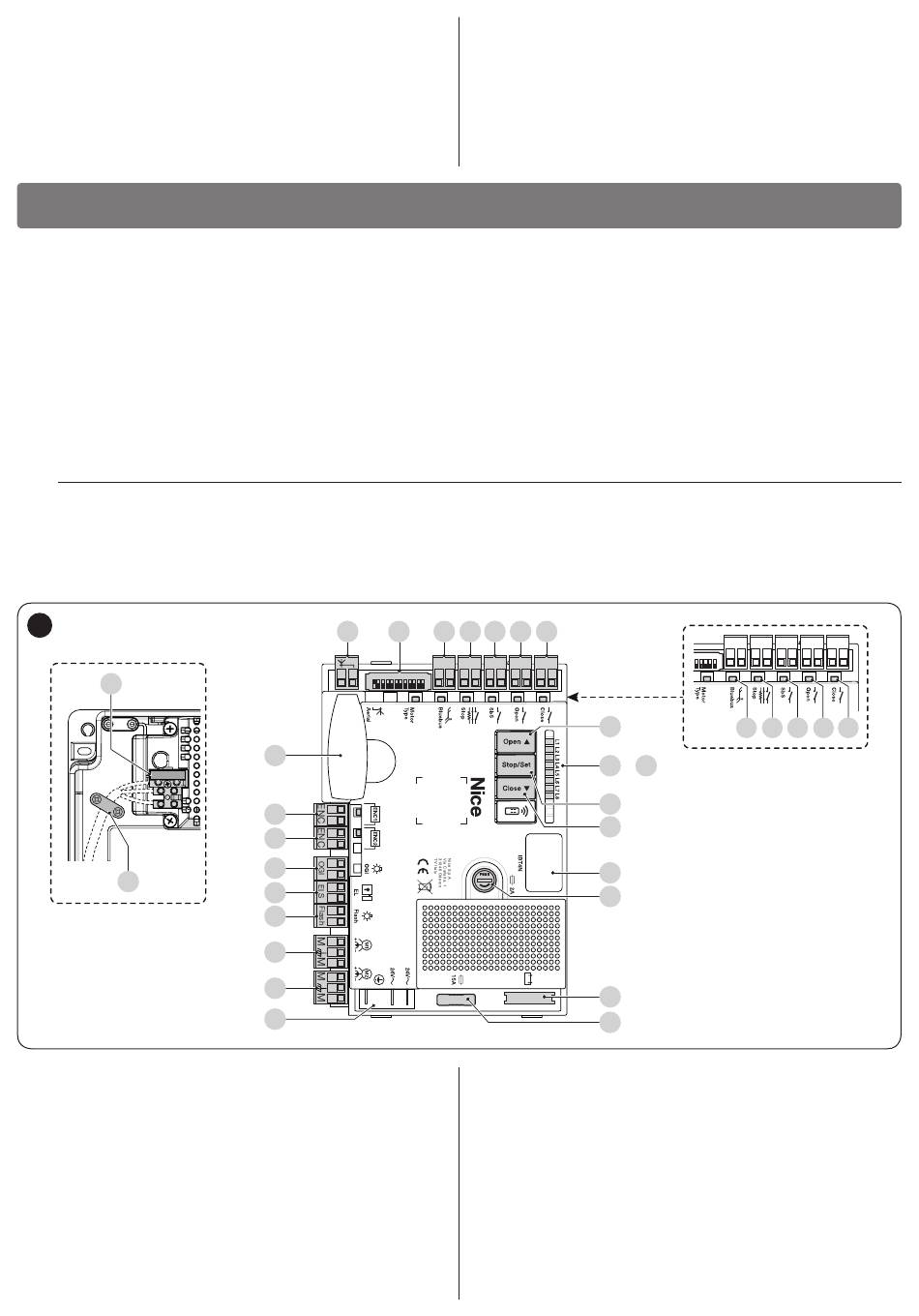

La central se compone de una tarjeta electrónica de mando y control contenida y protegida dentro de la caja. La "Figura 1" muestra las
principales partes de la tarjeta.
1
W
X
A
Conector alimentación 24 Va
B
Borne motor M2 (parte primero en apertura)
C
Borne motor M1 (parte primero en cierre)
D
Borne salida intermitente
E
Borne salida electrocerradura
F
Borne salida OGI (indicador cancela abierta)
G
Borne entrada encoder motor M2
H
Borne entrada encoder motor M1
I
Conector "SM" para radiorreceptor
J
Borne para antena radio
K
Selectores de tipo de motor
M
Borne entrada Bluebus
N
Borne entrada Stop (alt)
J
K
M N O Q R
Bluebus
1 2 3 4 5 6 7 8 9 10 11 12
I
H
G
F
E
D
C
B
A
– Inspeccionar la instalación con frecuencia, especialmente
los cables, muelles y soportes, a fin de detectar posibles
desequilibrios y marcas de desgaste o daños. No utilizar
la instalación si es necesaria una reparación o una
regulación: una avería en la instalación o un equilibrio
incorrecto de la automatización puede provocar lesiones.
Stop
SbS
Open
Close
P1
L1
..
P2
P3
S
T
U
V
O
Borne entrada SbS (paso-paso)
Q
Borne entrada Open (abre)
R
Borne entrada Close (cierra)
P1..P3
Botones para la programación de la central
L1..L8
Led programación
L9..L13
Led entradas
S
Conector para IBT4N
T
Fusible servicios (2A, tipo F)
U
Conector para batería de reserva PS324 / sistema de
alimentación a energía solar Solemyo
V
Fusible motores (15A)
W
Alimentación de red (L-Línea; N-Neutro)
X
Prensacable
Bluebus
Stop
SbS
Open
8 9 10 11 12
L13
L12
L11
L8
Close
L10
L9
ESPAÑOL – 3
